在售相机资料
常见问题及解答:
在线视野计算器:
相机相关认证及检测报告:
认证及检测报告：
XEMA相机认证.zip
FINCH相机认证.zip
SPARROW相机认证.zip
KINGFISHER相机认证.zip
最新版本相机宣传手册（含规格参数）：
中文：套件手册（中文版）
英文：套件手册（英文版）
相机资料一览 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
相机系列 | 型号 | 产品图片 | 产品备注 | FOV图纸 | 相机标定参数实例 | 分辨率 | 工作范围(mm) | 调焦距离(mm) | 产品状态 |
XEMA | XEMA-P-1204 |  | 黑白小视野高精度检测 | DF-XEMA-P-1203图纸资料.zip XEMA-P-1204图纸资料待补充 | P.param.txt | 2448*2048 | 100-150 | 定制调焦 | 在售 |
| XEMA-DCW-1601 |  | 彩色眼在手上 | DF-XEMA-DW-1601图纸资料.zip | DW-param.txt | 1920*1200 | 300-500 | 400 | 在售 | |
| XEMA-SCW-902 |  | 彩色 | DF-XEMA-SCW-901图纸资料.zip | SW-param.txt | 1920*1200 | 500-1000 | 650 | 在售 | |
| XEMA-LC-1903 |  | 彩色IP65中大视野 | XEMA-LC-1903图纸资料待补充 | param_xema_lc.txt | 1920*1200 | 1000-2500 | 1500 | （复产）在售 | |
| XEMA-LCW-1902 |  | 彩色XEMA-L大视野升级版 | DF-XEMA-LCW-1902图纸资料.zip | LW-param.txt | 1920*1200 | 1000-2500 | 1500 | 在售 | |

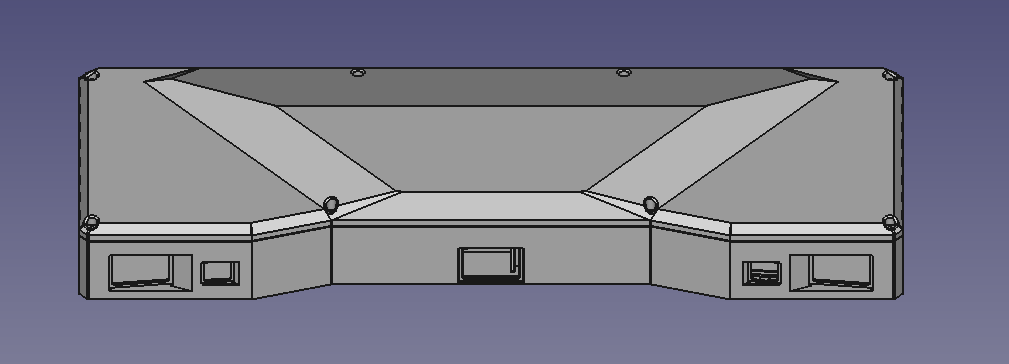

FINCH | FINCH-W-2002 |  | 彩色3D相机大视野 | DF-FINCH-W-2002图纸资料.zip | finch-param.xml | 彩色：2272*1648 灰度：1624*1240 | 1500-3500 | 2500 | 在售 |
SPARROW | SPARROW-D-1002 |  | 黑白小视野眼在手上无计算单元 | DF-SPARROW-D-1001图纸资料.zip SPARROW-D-1002图纸资料待补充 | sparrow-param.txt | 1440*1080 | 300-500 | 400 | 在售 |
| SPARROW-SC-1101 |  | 彩色小视野无计算单元 | DF-SPARRCW-SC-1100图纸资料.zip SPARROW-SC-1101图纸资料待补充 | sparrow-sc.txt | 1440*1080 | 500-1000 | 光机：300 相机：750 | 在售 | |
KINGFISHER | KINGFISHER-S-602 |  | 6cm基线低分辨率铝合金款 | DF-KINGFISHER-S-602图纸资料.zip | KINGFISHER-S-602.yaml | 1920*1080 | 200-1000 | 600 | 在售 |
| KINGFISHER-S-1001 |  | 15cm基线低分辨率铝合金款 | DF-KINGFISHER-S-1001图纸资料.zip | KINGFISHER-S-1001.yaml | 1280*1024 | 500-2000 | 1500 | 在售 | |
| KINGFISHER-S-1201W |  | 15cm基线高分辨率铝合金款 | DF-KINGFISHER-S-1201W图纸资料.zip | KINGFISHER-S-1201.yaml | 4024*3036 | 500-2000 | 1500 | 在售 | |
| KINGFISHER-W-1201W |  | 40cm基线高分辨率铝合金款 | DF-KINGFISHER-W-1201W图纸资料.zip | KINGFISHER-W-1201.yaml | 4024*3036 | 1500-3500 | 2500 | 在售 | |
| KINGFISHER-W-3003 |  | 40cm基线低分辨率铝合金款 | DF-KINGFISHER-W-3003图纸资料.zip | KINGFISHER-W-3003.yaml | 1280*1024 | 1500-3500 | 2500 | 在售 | |
人形相机 | |||||||||
KFC | KFC-USB | USB通信高帧率大视野 | kfc.yaml | 1920*1080 | 800 | ||||
相机配件资料：
| 类别 | 名称 | 资料 | 备注 |
|---|---|---|---|
| 标定板 | A3标定板 | A3检测报告.pdf | / |
| A4标定板 | A4检测报告.pdf | / | |
| A5标定板 | A5检测报告.pdf | / | |
| A6标定板 | A6检测报告.pdf | / | |
| 电源线 | 4Pin航插电源弯头 | M12-A芯4芯公头弯头.pdf | / |
| 4Pin航插电源直头 | M12-A芯4芯公头直头.pdf | 弯曲空间大于35mm | |
| 网线 | 双RJ45网线直头 | CCD工业相机网线.pdf | 弯曲空间大于45mm |
| 航插网线直头 | M12X型8芯直头.pdf | 弯曲空间大于45mm | |
| 航插网线弯头 | M12X型8芯弯头.pdf | / |
| 配线 | XEMA-P | XEMA-DCW | XEMA-SCW | XEMA-LCW | FINCH | KINGFISHER | SPARROW-D/ SPARROW-SC |
|---|---|---|---|---|---|---|---|
| 网线 （直头） | 双RJ45网线 5M（WL0001643） 10M（WL0001645） 15M（WL0001641） 20M（WL0001642） | 航插网线 5M(WL0001671) 10M(WL0001646) 20M(WL0001664) 30M(WL0001654) | |||||
| N/A | 航插网线（右弯） 5M（WL0003046） 10M（WL0003045） 20M （WL0003019） 30M（WL0003020） | 航插网线(左弯） 5M（WL0003044） 10M（WL0003021） 20M（WL0003022） 30M（WL0003023） | |||||
| 电源线 | 航插电源 5M（WL0001822） 10M（WL0001823） 15M（WL0001824） 20M（WL0002514） 30M（WL0002153） | N/A | 航插电源 5M（150000078） 10M（150000072） | ||||
| 航插电源(左弯） 5M（WL0003043） 10M（WL0003015) 20M（WL0003014) 30M（WL0003013） | N/A | N/A | |||||
