硬件介绍

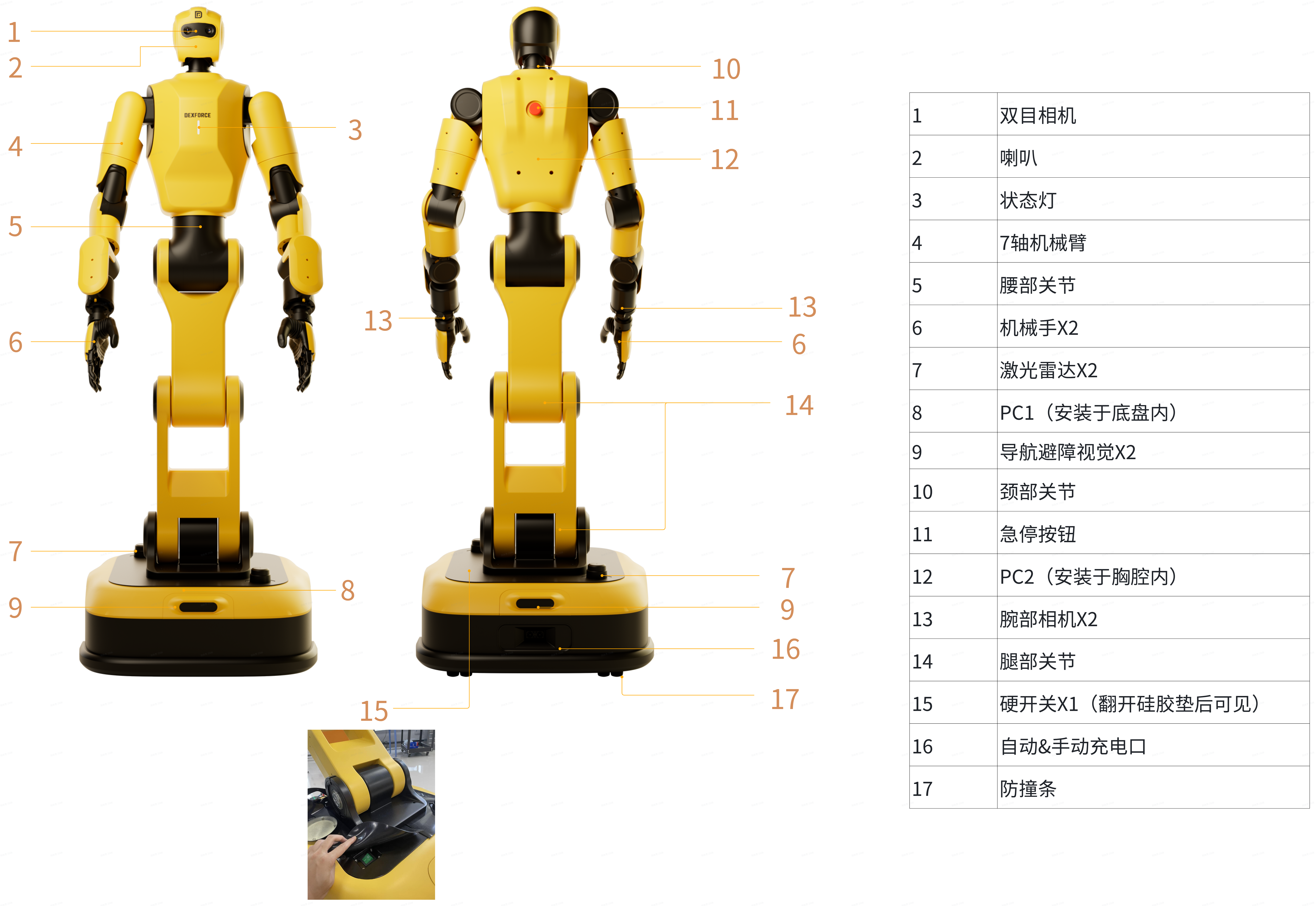

2.1 产品组成图
2.2 声光交互
机器人声光交互是指机器人通过状态灯（光信号） 的组合方式，向用户传递自身运行状态、操作提示及安全警报的交互机制。机器人胸部前方的状态灯为光信号输出载体，当机器人切换至对应状态时，将同步触发 “状态灯显示对应颜色 + 闪烁频率”。
颜色类别
红色：代表故障，需要立即干预
黄色：代表提示类状态
蓝色：代表等待类状态
绿色：代表正常状态
机器人状态清单
| 状态 | 状态描述 | 灯光显示 |
|---|---|---|
| 急停 | 1、持续触发急停，未解开 2、防撞条触发达到一定时间 | 红色常亮 |
| 低电量 | 机器人电量处于软件系统设置的低电量阈值 | 黄色快闪 |
| 充电中 | 机器人执行自动充电或者手动充电任务时 | 绿色呼吸 |
| 开机中 | 1、机器人：触发 PC ON/OFF 按钮或者硬开关按钮，进行开机 2、机器人PC执行初始化任务 | 蓝色呼吸 |
| 待机正常状态 | 机器人开机完成，进入待机状态 | 绿色常亮 |
| 待复位 | 系统处于待复位状态，按一次 PC ON/OFF按键，完成复位操作 | 绿色慢闪 |
| 软关机中 | 机器人触发 PC ON/OFF 按钮，播放语音，进行关机中 | 白色快闪 |

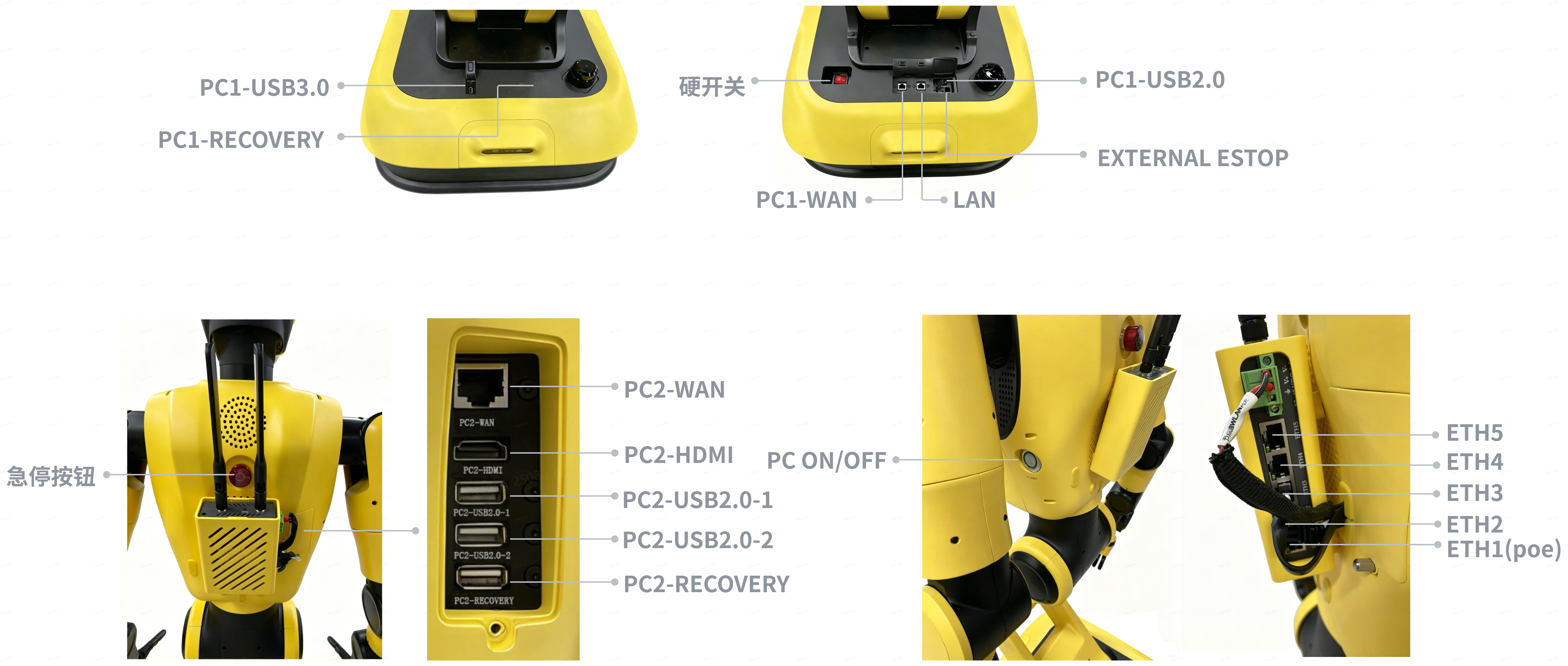

2.3 对外物理接口
HW V0.24版本对外物理接口：
| 接口区域 | 名称 | 功能 |
|---|---|---|
| 背部 | 急停按钮 | 当出现紧急情况时，如机器人即将摔倒、碰撞，或电机出现飞车等情况，按下急停按钮可使机器人电机断电，从而迅速停止机器人的运动，避免事故发生。 |
| PC2-WAN | 标准的有线网络接口，用于机器人 PC2 连接外网，使机器人能够与外部网络通信。 | |
| PC2-HDMI | 用于连接外部显示设备，实现视频传输 | |
| PC2-USB2.0-1 | 支持USB 2.0 Host，连接用户的USB device外设（如键盘或鼠标） | |
| PC2-USB2.0-2 | 支持USB 2.0 Host，连接用户的USB device外设（如键盘或鼠标） | |
| PC2-RECOVERY | 仅跨维智能技术支持人员可使用，升级PC2软件镜像 | |
| 胸腔左侧 | PC ON/OFF | 软件控制整机开机或者关机的物理按钮，可控制机器人 PC 端有序下电； 当机器人按下急停按钮而进入急停状态时，抬起急停按钮，按一次PC ON/OFF按键，即可清除急停状态信号，完成复位操作。 |
| 背部节点通 | 节点通ETH1(poe) | 标准 RJ45 网口， 暂不支持使用 |
| 节点通ETH2 | 标准 RJ45 网口，接入交换机，用于上联外部局域网 | |
| 节点通ETH3 | 标准 RJ45 网口，接入PC2 | |
| 节点通ETH4 | 标准 RJ45 网口，暂不支持使用 | |
| 节点通ETH5 | 标准 RJ45 网口，暂不支持使用 | |
| 底盘前 | PC1-USB3.0 | 支持USB 3.0 Host，连接用户的USB device外设（如键盘鼠标VR眼镜） |
| PC1-RECOVERY | 仅跨维智能技术支持人员可使用，升级PC1软件镜像 | |
| 底盘后 | 硬开关 | 硬件控制整机开机或者关机物理按钮，首次开机时打开硬开关，机器人有序上电开机 注意：包装发货前或长时间存储时，从物理上切断电池与绝大部分电路的连接，保持最少耗电和最高用电安全性。 |
| PC1-WAN | 标准的有线网络接口，用于机器人 PC1 连接外网，使机器人能够与外部网络通信。 | |
| LAN | 标准的有线网络接口，用于个人电脑连接机内网，访问机器人内部网络资源。 | |
| PC1-USB2.0 | 外接遥控手柄，控制机器人的运动，通过 USB 拓展坞，可以扩展外接 PC1 的设备。 | |
| EXTERNAL ESTOP | 外部急停接口，用于接入拉远急停头的信号接点，实现远程急停信号接入，不能在此回路串接普通急停按钮。 |
2.4 关节电机参数
W1 Pro机器人包含头、颈部、腰部、腿部、手臂、机械手，全身具有24个或34个自由度，实现灵活运动与高精度姿态控制。
| 关节 | W1 Pro 机器人（二指夹爪） | W1 Pro 机器人（灵巧手） |
|---|---|---|
| 整机自由度 | 24 | 34 |
| 颈部自由度 | 2（颈部水平1个、颈部俯仰1个） | 2（颈部水平1个、颈部俯仰1个） |
| 单臂自由度 | 7（肩部3个、肘部1个、腕部3个） | 7（肩部3个、肘部1个、腕部3个） |
| 末端执行器自由度 | 1 | 6 |
| 腰部自由度 | 2（腰部水平1个、腰部俯仰1个） | 2（腰部水平1个、腰部俯仰1个） |
| 腿部自由度 | 2（腿部膝关节1个、腿部踝关节1个） | 2（腿部膝关节1个、腿部踝关节1个） |
| 底盘自由度 | 2 | 2 |

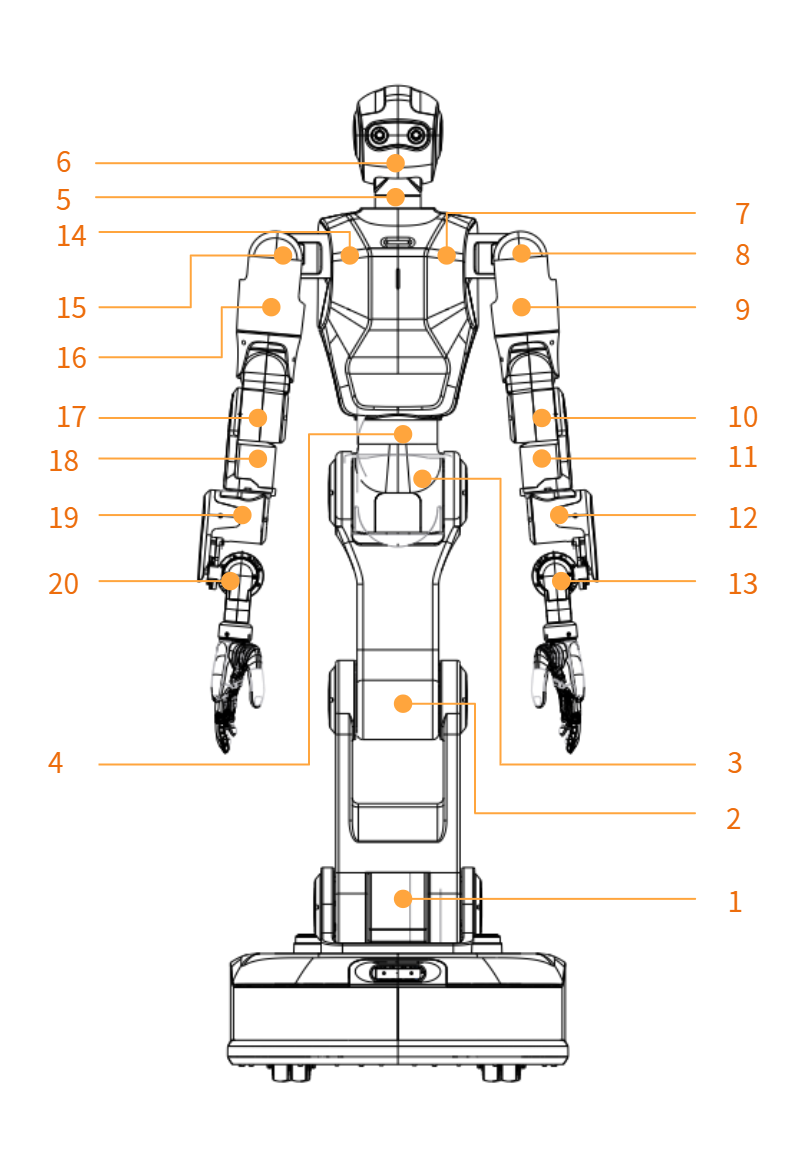

| 关节序号 | 关节名称 | 限位 (度) | 最大旋转速度 | 备注 | |
|---|---|---|---|---|---|
| 最大值 | 最小值 | ||||
| 1 | 腿部踝关节 | -90 | 90 | 180deg/s | 前+ 后- |
| 2 | 腿部膝关节 | -155 | 155 | 180deg/s | 前+ 后- |
| 3 | 腰部俯仰 | -110 | 90 | 180deg/s | 后+ 前- |
| 4 | 腰部水平 | -215 | 125 | 180deg/s | 左+ 右- |
| 5 | 头部水平 | -90 | 90 | 180deg/s | 左+ 右- |
| 6 | 头部俯仰 | -45 | 25 | 180deg/s | 前+ 后- |
| 7 | 左肩J1 | -170 | 170 | 180deg/s | 前+ 后- |
| 8 | 左肩J2 | -120 | 90 | 180deg/s | 上+ 下- |
| 9 | 左肘J3 | -170 | 170 | 180deg/s | 前+ 后- |
| 10 | 左肘J4 | -135 | 90 | 180deg/s | 前- 后+ |
| 11 | 左腕J5 | -170 | 170 | 180deg/s | 前+ 后- |
| 12 | 左腕J6 | -45 | 45 | 180deg/s | 前- 后+ |
| 13 | 左腕J7 | -90 | 60 | 180deg/s | 上+ 下- |
| 14 | 右肩J1 | -170 | 170 | 180deg/s | 前- 后+ |
| 15 | 右肩J2 | -90 | 120 | 180deg/s | 上- 下+ |
| 16 | 右肘J3 | -170 | 170 | 180deg/s | 前- 后+ |
| 17 | 右肘J4 | -90 | 135 | 180deg/s | 前+ 后- |
| 18 | 右腕J5 | -170 | 170 | 180deg/s | 前- 后+ |
| 19 | 右腕J6 | -45 | 45 | 180deg/s | 前+ 后- |
| 20 | 右腕J7 | -60 | 90 | 180deg/s | 上- 下+ |
