节拍异常的常见场景与解决方案
约 2409 字大约 8 分钟
2026-01-26
1. 系统配置
(1)模式选择:调试模式 -> 极速模式
- 减少保存历史数据数据量
(2)影子模式:开 -> 关
- 保存影子模式数据
- 实例多时,mask的序列化也非常耗时
(3)记忆模式:开 -> 关
- 开启记忆模式需要和前一次的结果比较,实例越多越耗时
(4)位姿计算个数:计算数量越多越耗时
(5)抓取逻辑:
- 拍一抓一:每次都重新计算
- 拍一抓多:计算一次后会缓存结果,下一次直接从缓存中获取
(6)实例点云生成时机:
- 分割后:全量实例计算
- 过滤后:过滤掉一部分实例后计算(可能影响全局排序)
(7)抓取策略
- 动态调整机制:选择工件姿态相关策略,会动态向后调整排序时机,计算全部实例的姿态后再排序,非常耗时(开启视觉计算加速模式后除外)
2. 2D识别
(1)基于CAD的合成数据训练(一键联通)
| 场景 | 预期节拍 | 异常处理 | 备注 | |
|---|---|---|---|---|
| 拆垛(纸箱/麻袋) | 0-2000 ms | 实例数量很多(超过50个),节拍大于2s 不勾选是否返回掩膜 ![]() | / | |
| 通用工件(有序/无序/定位装配) | 轴对称包围盒 | 0-2000 ms | / | |
| 有向包围盒 | 0-3500 ms | 使用trt模型可以将节拍减少到 0 - 2000 ms | ||
| 面型工件(有序/无序/定位装配) | 0-2000 ms | / | ||
| 圆面/圆柱/四边形 | 0-2000 ms | / | ||
注:自动增强节拍根据缩放比例和旋转角度数量叠加,如2个缩放比例和2个旋转角度,节拍预期是正常节拍2*2=4倍
| 缩放比例 | 旋转角度 | 预期节拍 |
|---|---|---|
| [1.0] | [0, 90] | 2x正常节拍 |
| [0.5, 0.8, 1.0] | [0, 90] | 6x正常节拍 |
(2)点云分割
实例分割3D
| 场景 | 预期节拍 | 异常处理 | 备注 |
|---|---|---|---|

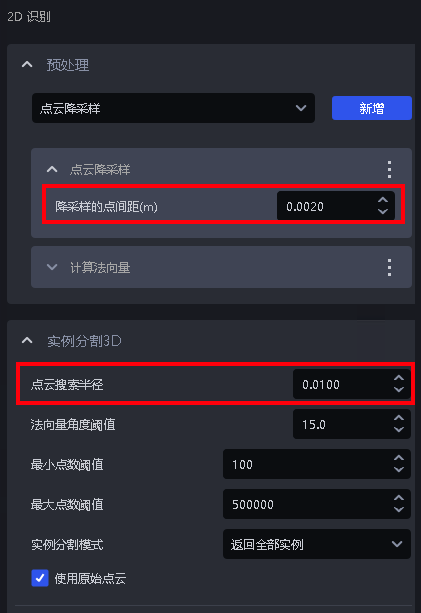

| 面型工件有序(物料相互孤立) | 0-3000 ms | 场景点云过大,适当增大降采样点间距,同步增大点云搜索半径![]() | 点云数量越大,节拍越久实例越多,节拍越久 |
3. 3D匹配
| 类型 | 预期节拍 | 异常处理 | 备注 | |
|---|---|---|---|---|
| 刚体变换 | 0-500 ms | 暂无 | 使用双模型节拍会在0-1000ms | |
| 基于掩膜的抓取点生成 | 50-1000 ms | 暂无 | 麻袋拆垛选择自身垂直坐标系会增加耗时约200ms左右 | |
| 基础几何形状拟合 | 0-500ms | 暂无 | / | |
| 3D配准icp的节拍 | 粗匹配 | 0-500ms | 降采样参数 | / |
| 精匹配 | 0-2000ms | 点云降采样(工件点云) | / | |
4. 功能性插件
| 类型 | 预期节拍 | 异常处理 | 备注 |
|---|---|---|---|
| 底托检测 | 50-1000 | 暂无 | / |
| 碰撞检测 | 料框检测:0-500 ms碰撞检测:0-300 ms | 暂无 | / |
| 视觉分类 | 0-500 ms | 暂无 | / |
5. 常用函数
(1)2D预处理
| 类型 | 预期节拍 | 异常处理 | 备注 |
|---|---|---|---|
| 边缘增强 | 20-200 | 节拍慢可在任务管理器关闭其它多余的程序,为边缘增强提供更多的计算资源 | 过滤法向量大于角度阈值的点,使用多线程并行计算,正在运行的其它程序过多占用大量CPU计算资源导致卡顿 |

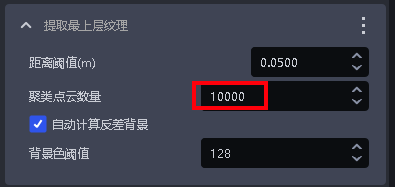

| 提取上层纹理 | 0-800ms | 降低聚类点云数量 | ![]() |
| 去除roi3d外的图片背景 | 0-300 | 暂无 | / |
(2)点云生成
| 类型 | 预期节拍 | 异常处理 | 备注 |
|---|---|---|---|
| 通过掩膜 | 0-500 | 暂无 | 10个实例运行约130ms |
| 通过包围盒 | 0-300 | 暂无 | 6个实例运行30ms |
| 去除roi3d外的图片背景 | 0-300 | 暂无 | / |
(3)3D预处理
| 类型 | 预期节拍 | 异常处理 | 备注 |
|---|---|---|---|
| 点云降采样 | 0-200 ms | 暂无 | 点云数量在20万以内 |
| 点云去除离群点 | 0-500 ms | 暂无 | 点云数量在20万以内 |
| 点云平面分割 | 0-200 ms | 暂无 | 点云数量在20万以内 |
| 计算法向量 | 0-200 ms | 暂无 | 点云数量在20万以内 |
| 滤除物体距离超限的点云 | 0-300 ms | 暂无 | / |
| 点云聚类降采样 | 0-300ms | 在函数前增加【点云降采样(工件点云)】 | >=1.7.2 |
| 点云轮廓提取 | 0-300ms | 暂无 | / |
| 移除法线大于角度阈值的点 | 20-200ms | 暂无 | / |
(4)抓取点过滤
| 类型 | 预期节拍 | 异常处理 | 备注 |
|---|---|---|---|
| 夹具抓取的碰撞检测 | 0 - 500 ms | 暂无 | 和输入夹具的面片数量有关,面片数量越多节拍越长,面片数量有限制在500以内 |
| 判断抓取点上层遮挡 | 5-30 | 暂无 | / |
(5)抓取点调整
| 类型 | 预期节拍 | 异常处理 | 备注 |
|---|---|---|---|

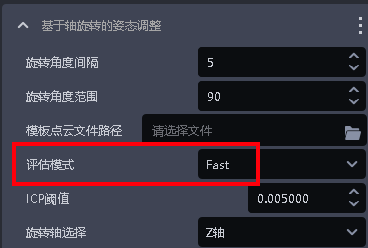

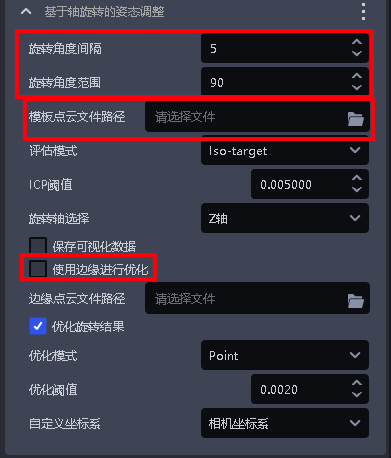

| 基于轴旋转的姿态调整 | 0-2000ms | 降低旋转角度范围(对称角度) 单独制作点云特征多,数量小的模版传入函数的模版点云路径,或使用边缘进行优化 评估模式选择Fast加速,警告:初始姿态不准或者抓取点未在对称中心时影响效果 ![]() | 点云模版越大,耗时越大![]() |
| 根据平面发现细化姿态函数 | 0 - 200 ms | 暂无 | / |

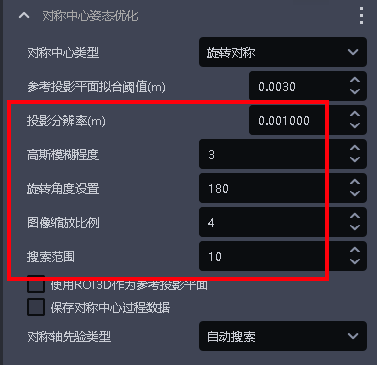

| 对称中心姿态优化 | 0-1000ms | 减小搜索范围 增加图像缩放比例 镜像模式下减小旋转角度(10-30) 精度要求较低时可降低投影分辨率 | 1.7.1版本存在旋转模式显存占用和耗时异常问题,如果满足镜像对称条件,使用镜像对称模式;不符合时联系产研。需要联系定制或升级1.7.2![]() |
| 计算法向量 | 0-200 ms | 暂无 | 点云数量在20万以内 |
| 滤除物体距离超限的点云 | 0-300 ms | 暂无 | / |
| 点云聚类降采样 | 0-300ms | 在函数前增加【点云降采样(工件点云)】 | >=1.7.2 |
| 点云轮廓提取 | 0-300ms | 暂无 | / |
| 移除法线大于角度阈值的点 | 20-200ms | 暂无 | / |
(6)实例排序
- XYZ、roi距离、机械臂距离等需要提取点云的策略
- 单个工件预期耗时:0.003s-0.03s,工件点云数越多,耗时越多。
