可视化调参操作指南
约 2850 字大约 10 分钟
2026-01-26
软件提供可视化调参显示功能,在可视化调参模式下,可视化视窗能够实时观察调参后的视觉结果,提高调整视觉参数的易用性和流畅性。本文将介绍可视化调参显示功能的使用方法。
1. 调整视觉参数
打开视觉参数界面,修改2D识别、3D计算、抓取点处理下的视觉参数,可参照视觉参数调整文件进行调整。

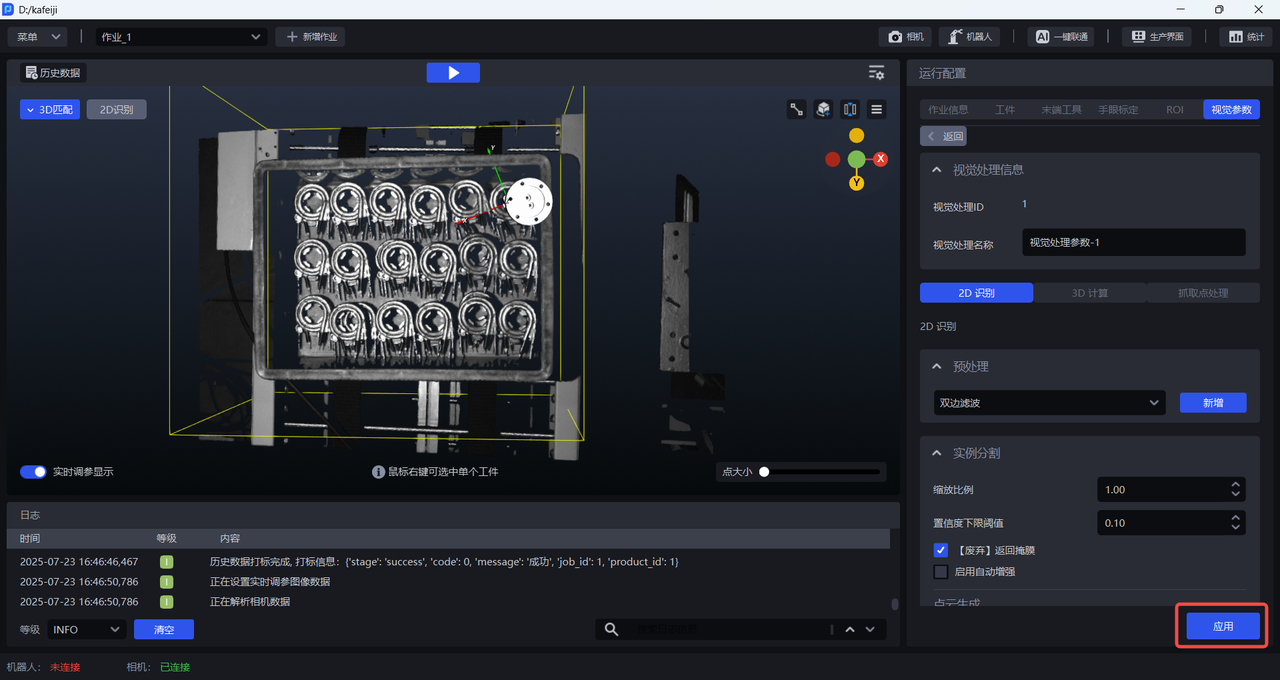

调整视觉参数后,点击主界面的运行按钮/运行历史数据,在可视化视窗查看调参后的视觉结果的处理过程。


2. 可视化视窗

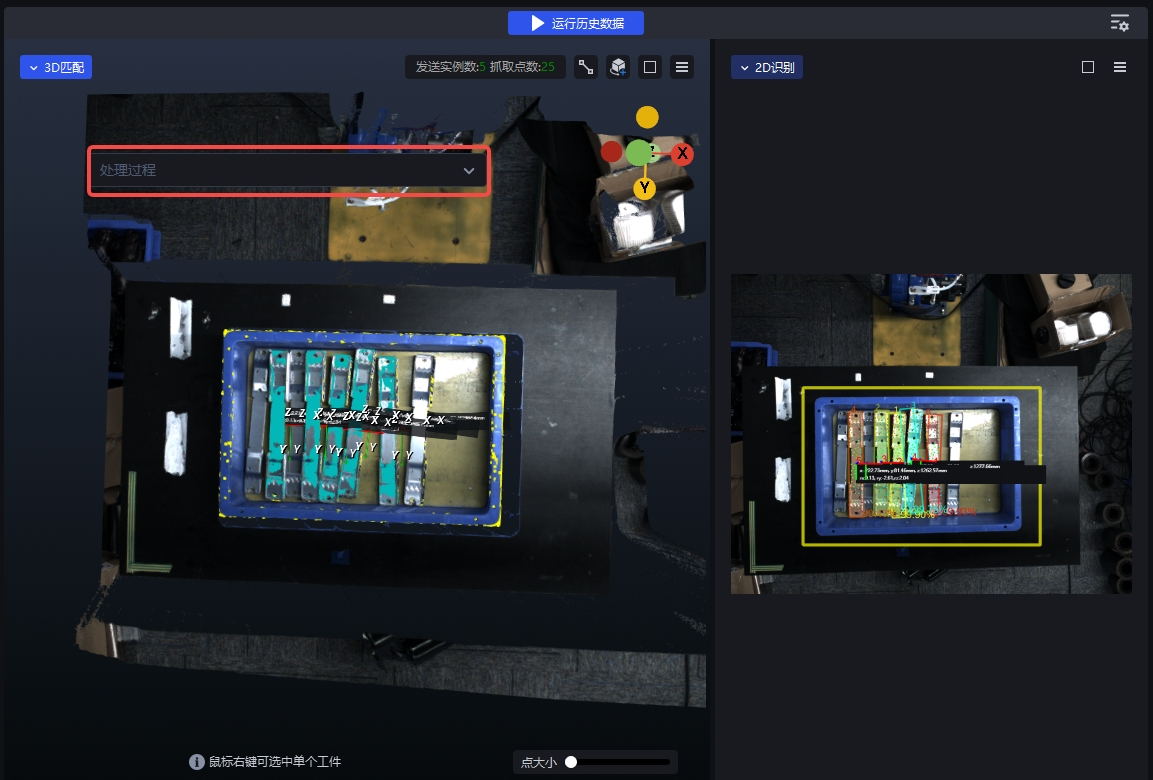

可视化视窗包含3D匹配和2D识别两个视窗,处理过程浮窗。处理过程会在运行后出现,可点击展开和收起。


(1)视窗分割/合并

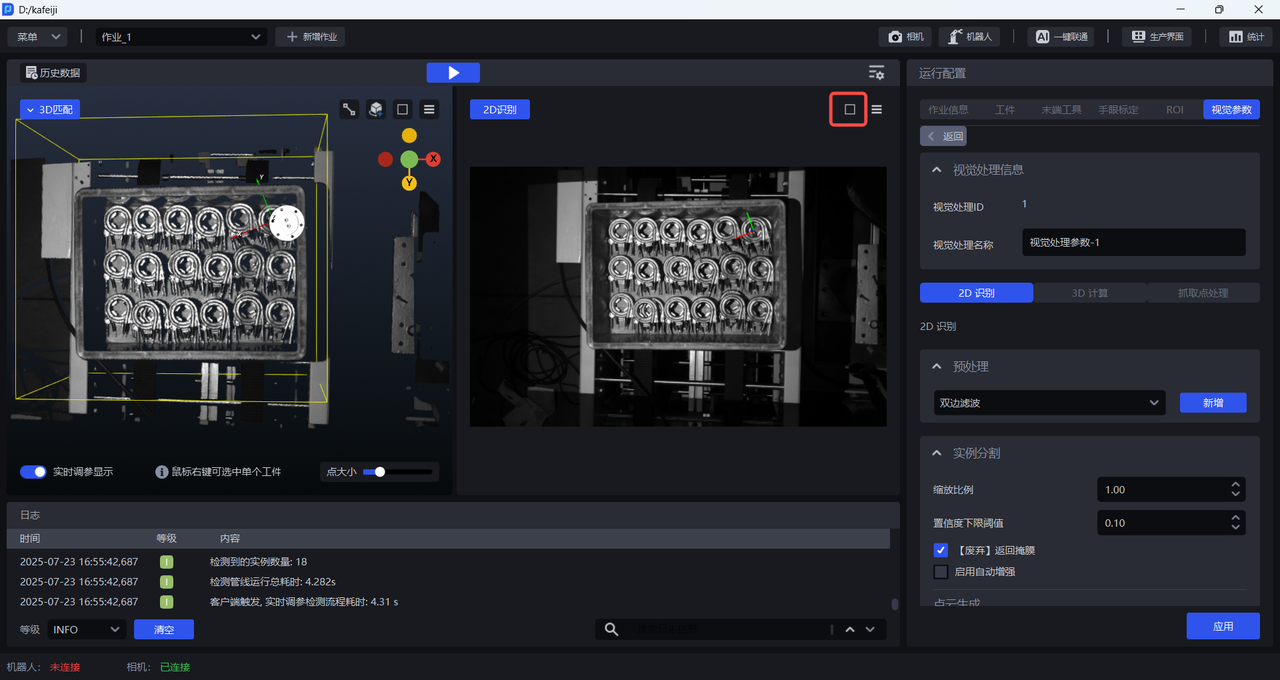

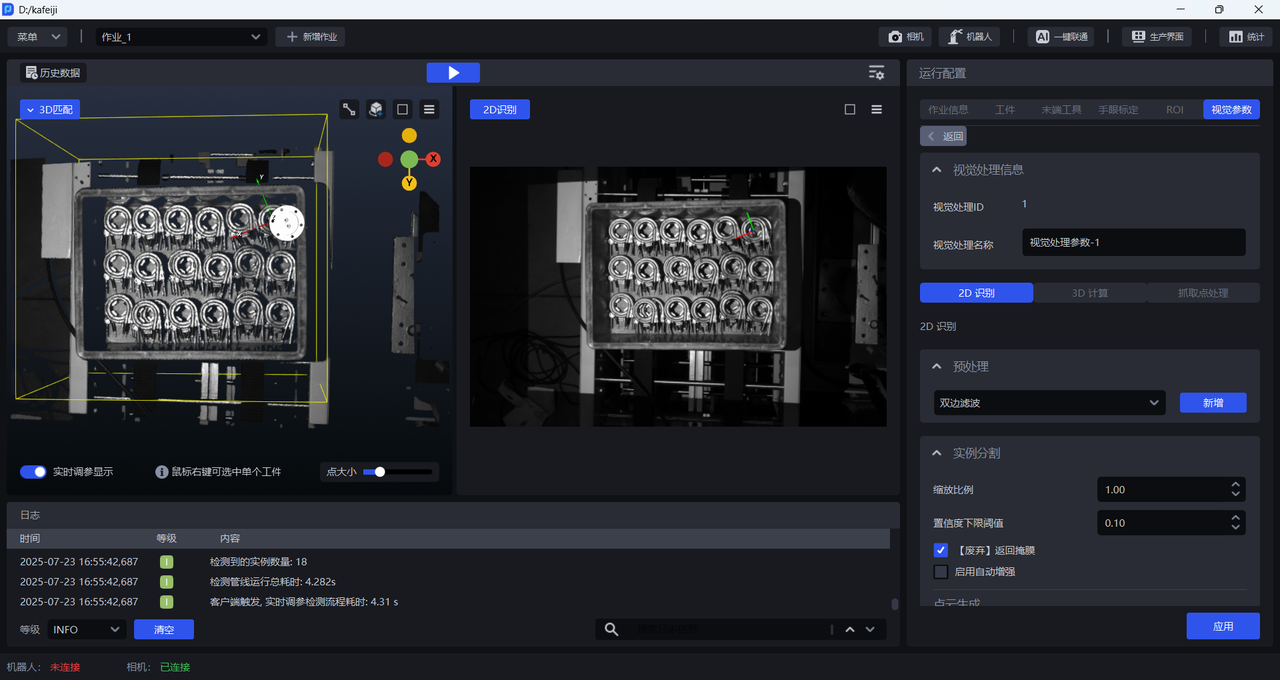

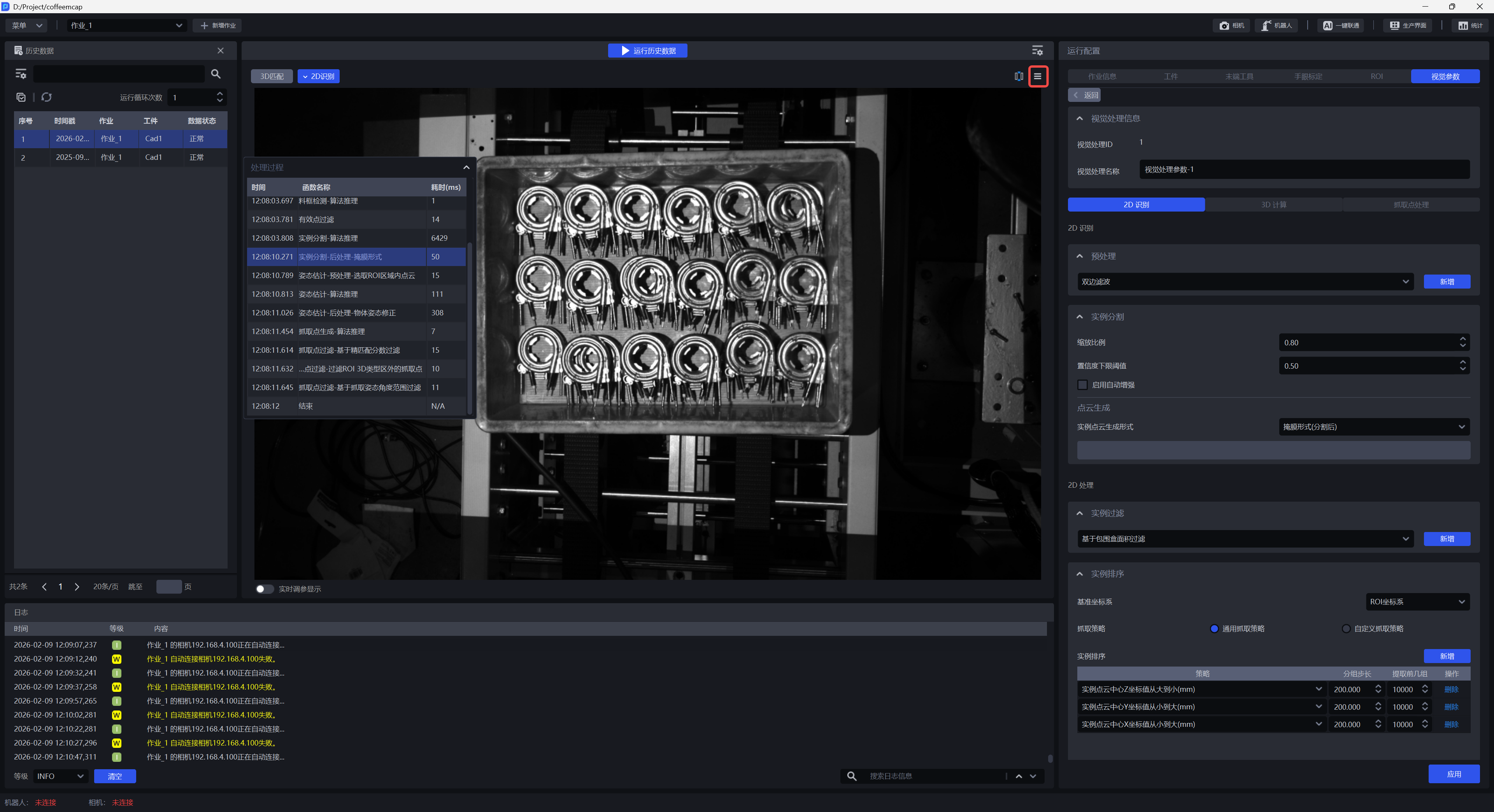

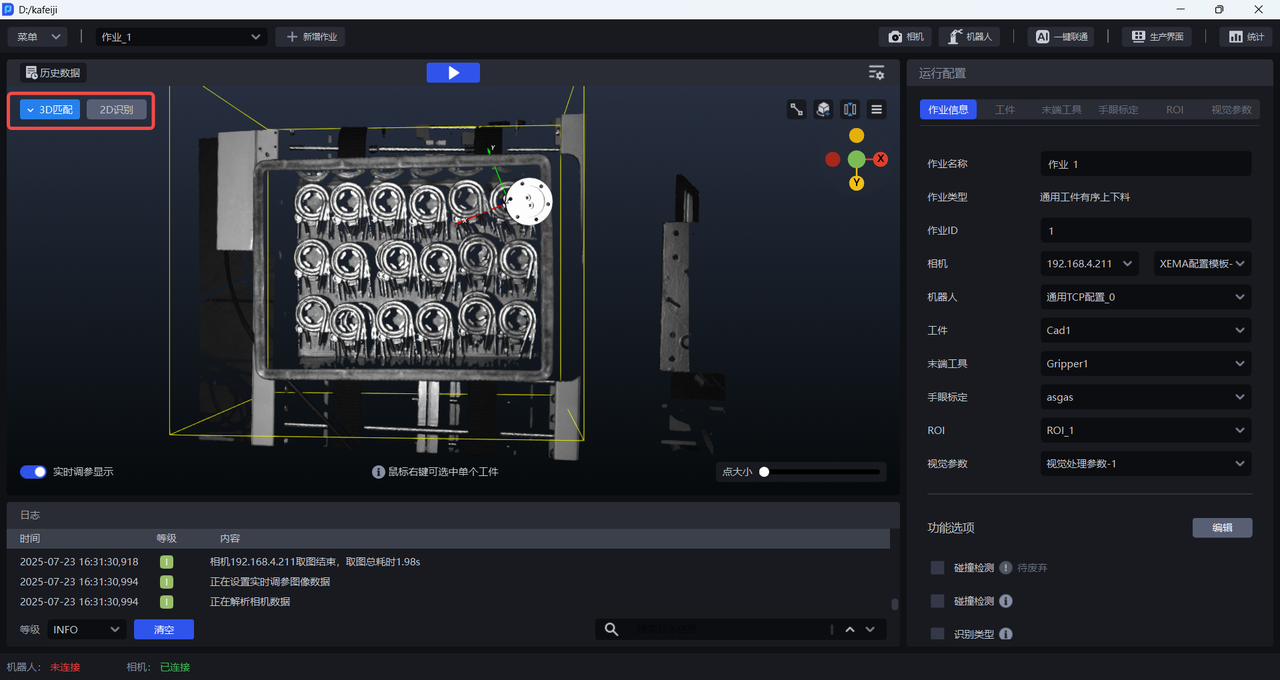

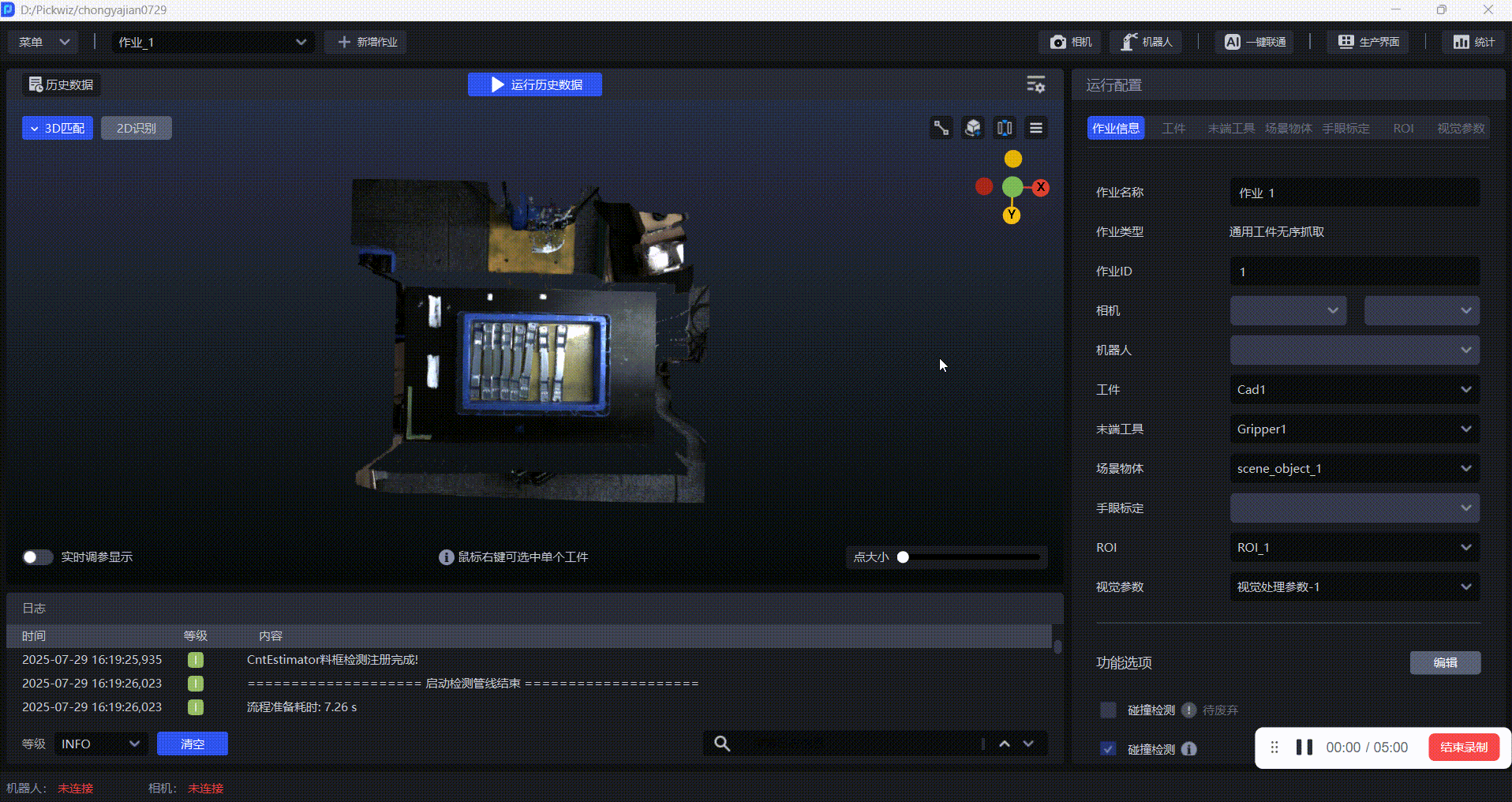

点击 视窗分割按钮 可将 视窗分割为3D匹配视窗和2D识别视窗,如下图所示。

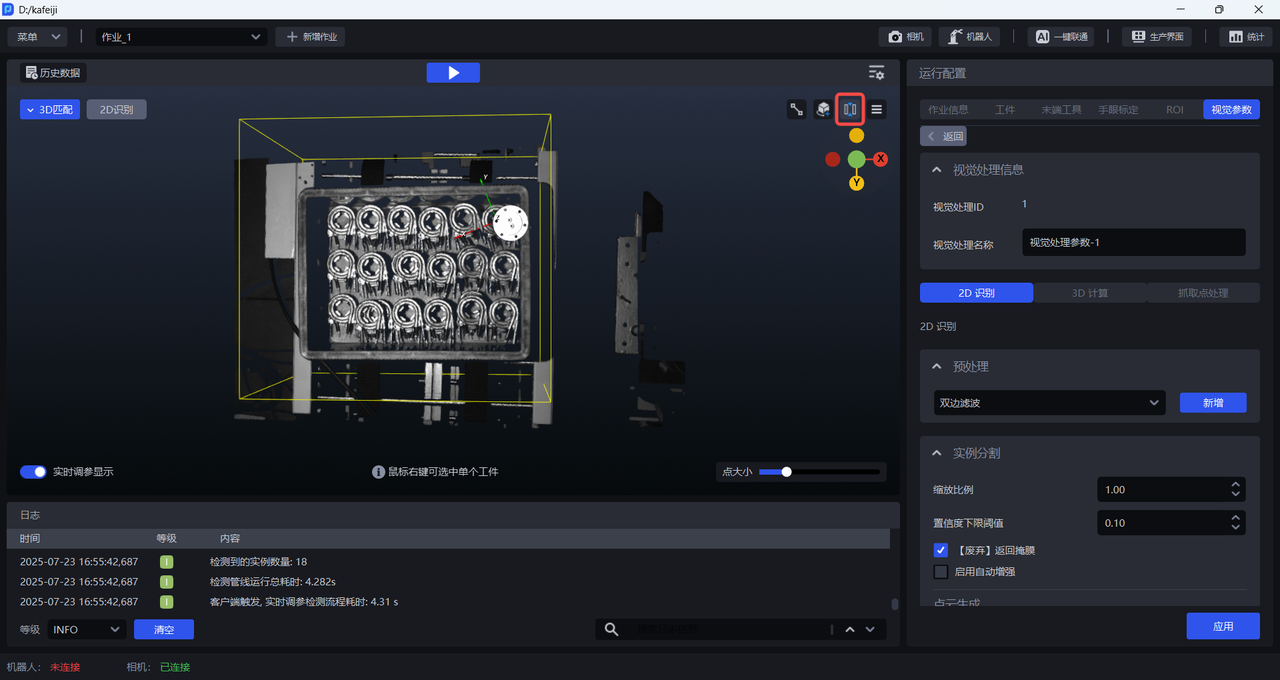

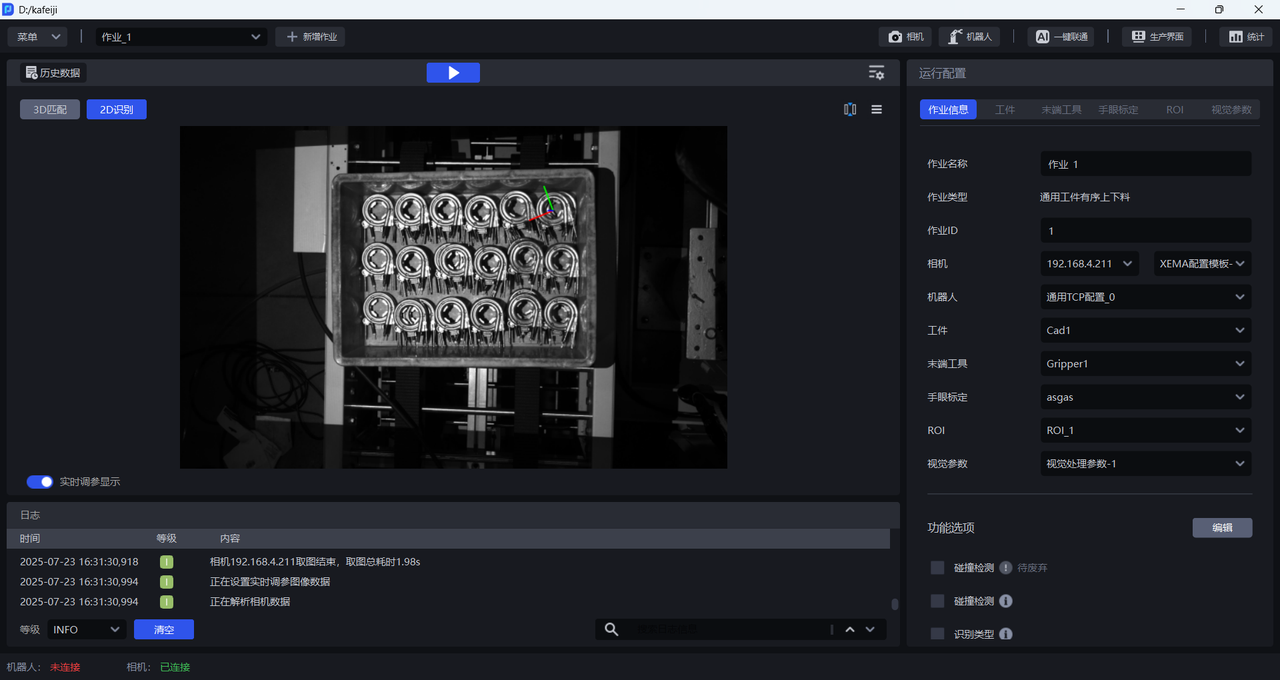

点击 视窗合并按钮 可将视窗合并,如下图所示。

(2)设置3D匹配视窗的背景颜色
可修改3D匹配视窗的背景颜色,便于观察场景点云。默认的视窗颜色是深灰色,若场景点云的颜色较深,则难以观察场景点云,因此可修改视窗的背景颜色。

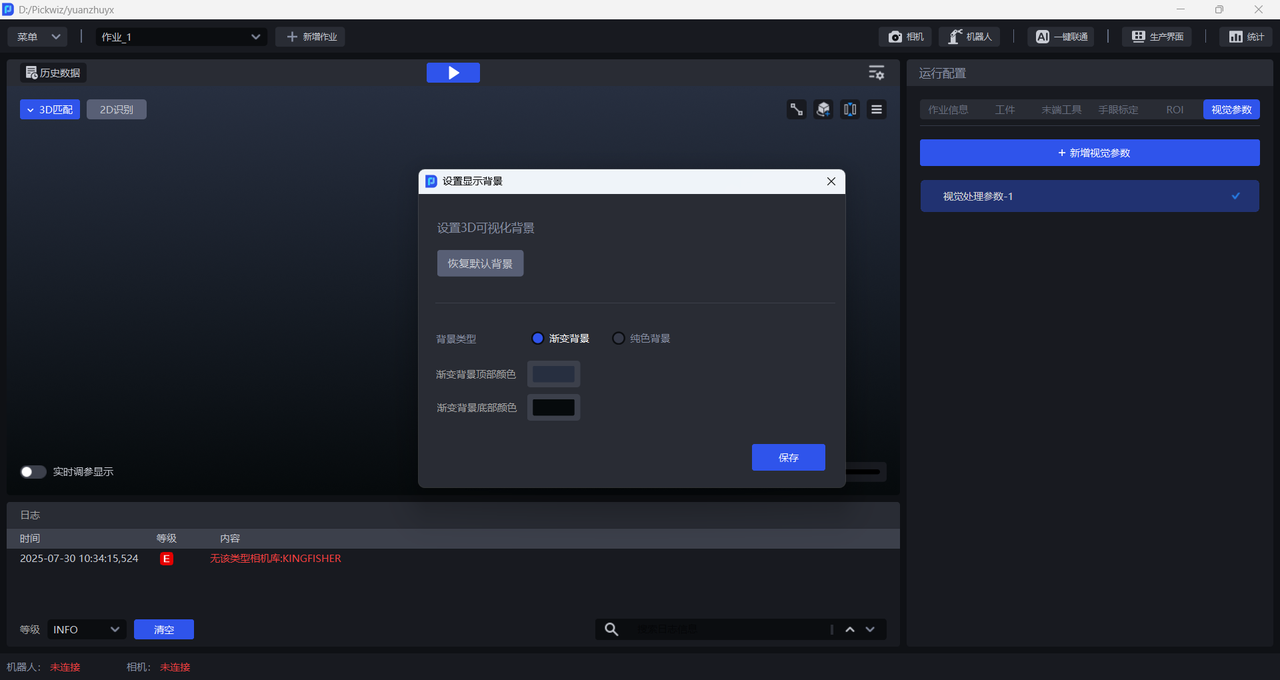

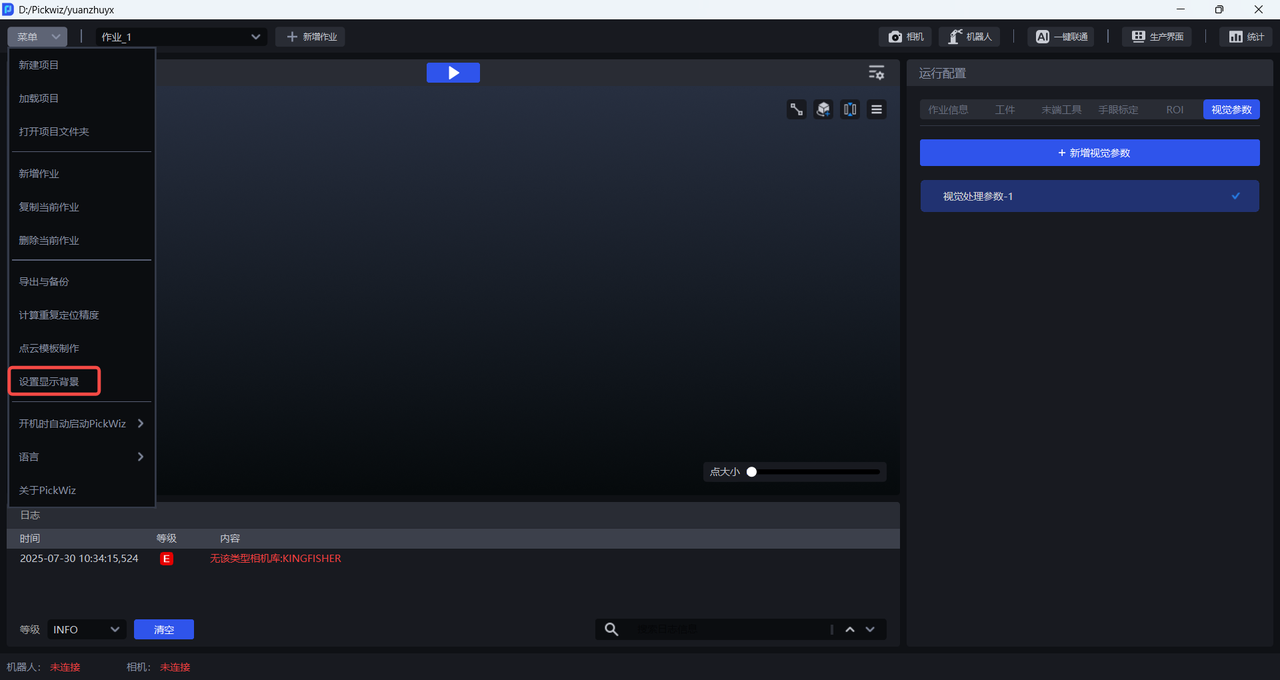

点击菜单>设置显示背景,出现设置显示背景弹窗,如下图所示。

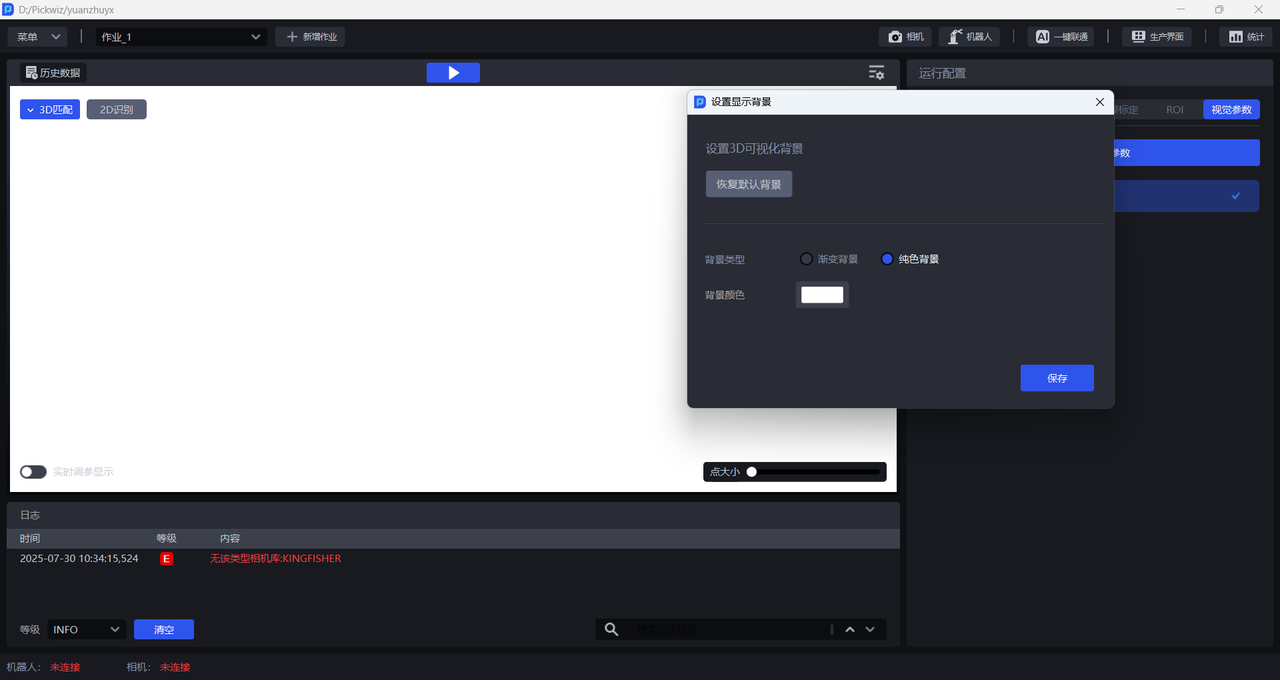

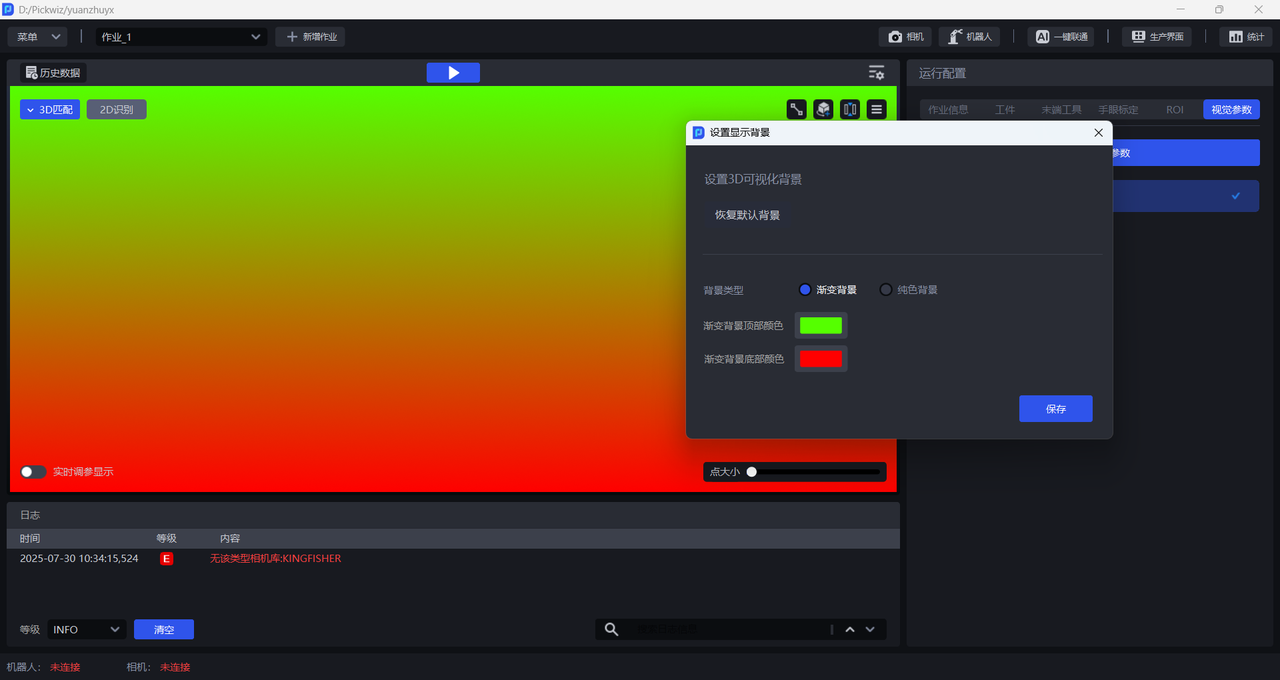

可将3D匹配视窗设置为纯色或渐变色背景,如下图所示。

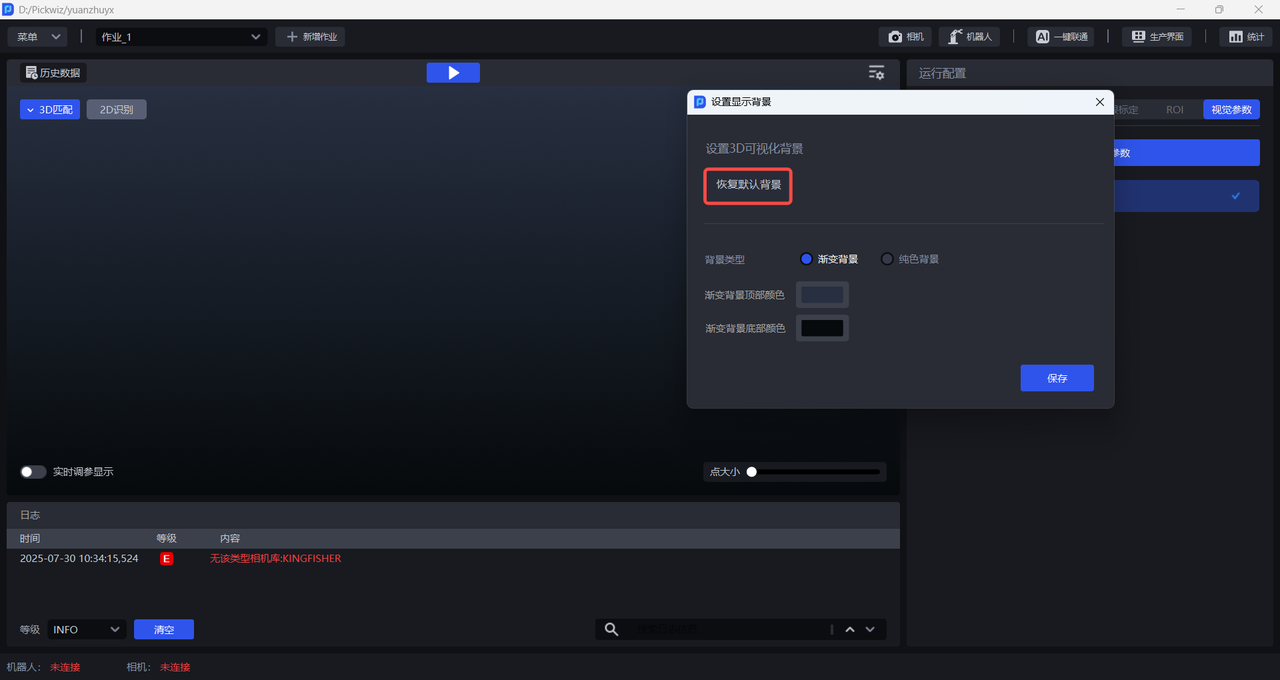

点击恢复默认背景可将3D匹配视窗恢复到默认的深灰色,如下图所示。

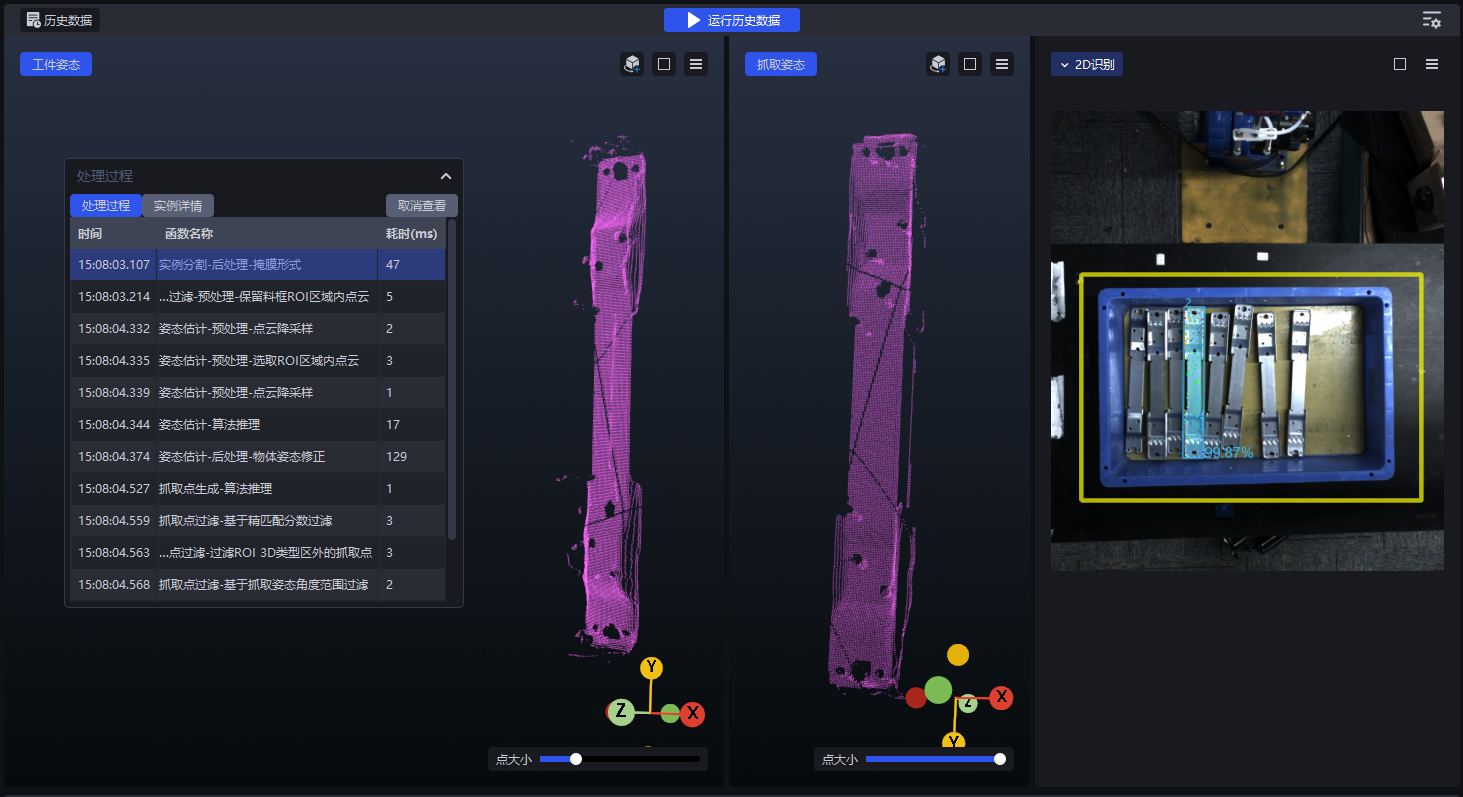

(3)处理过程查看

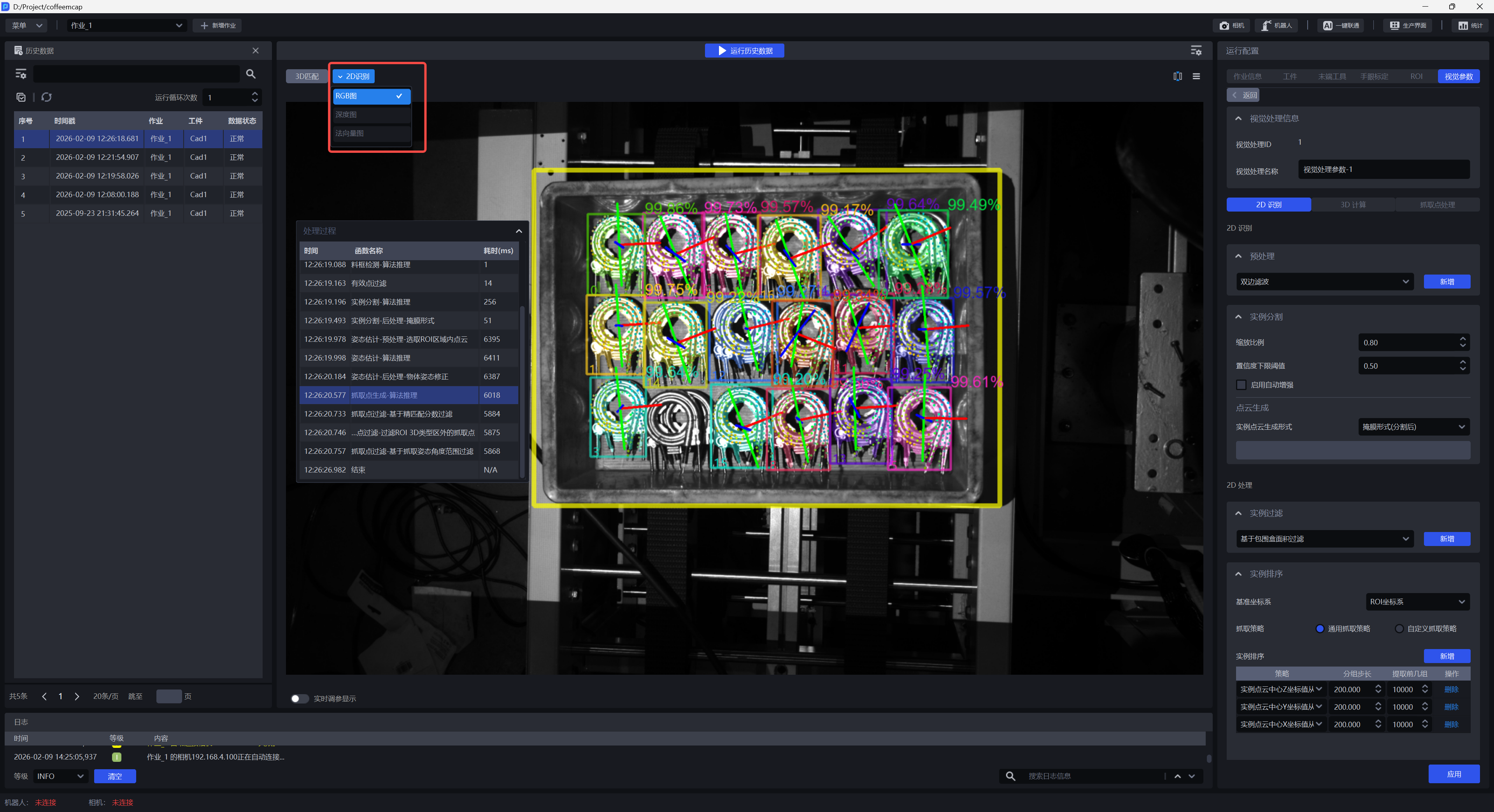

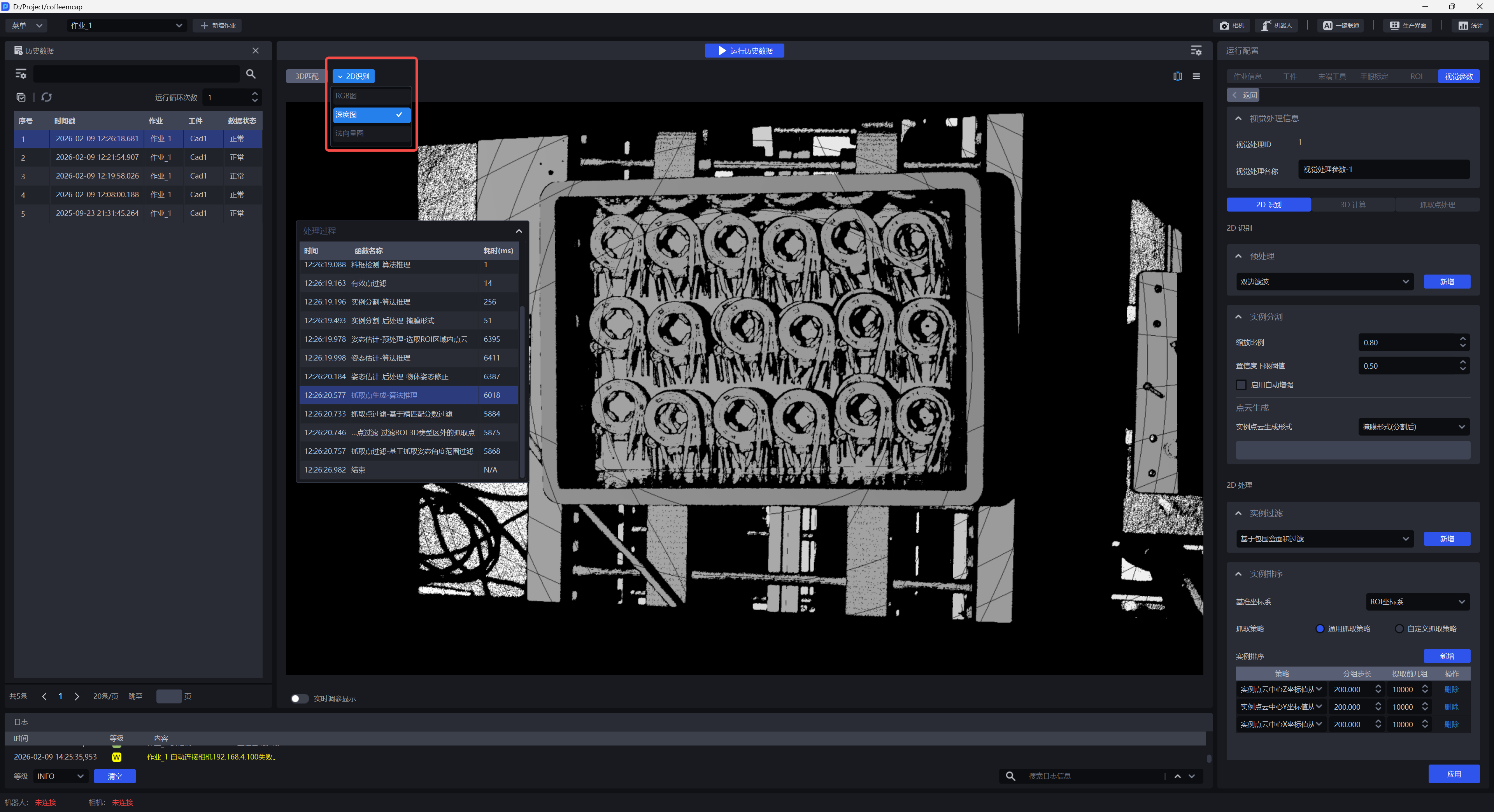

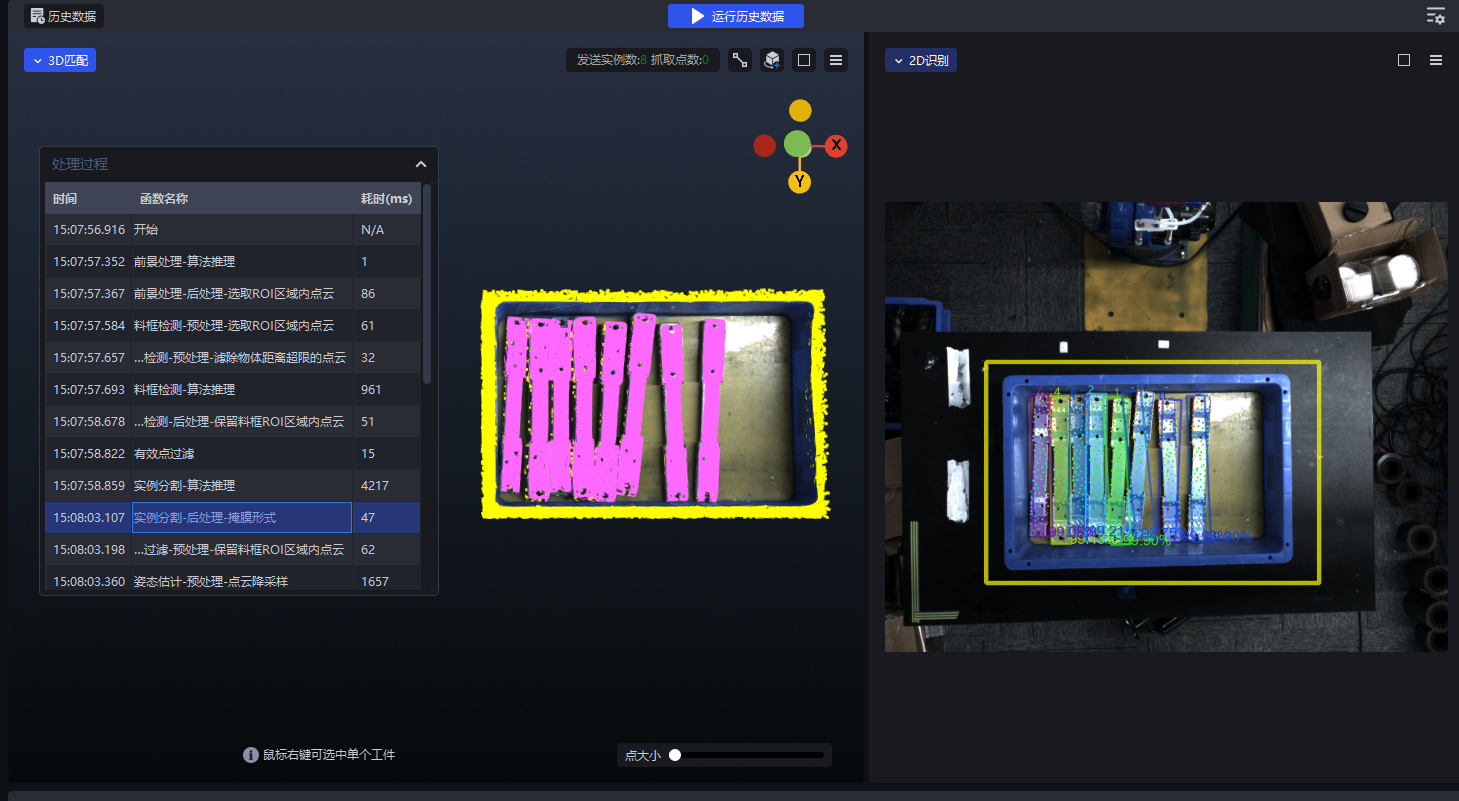

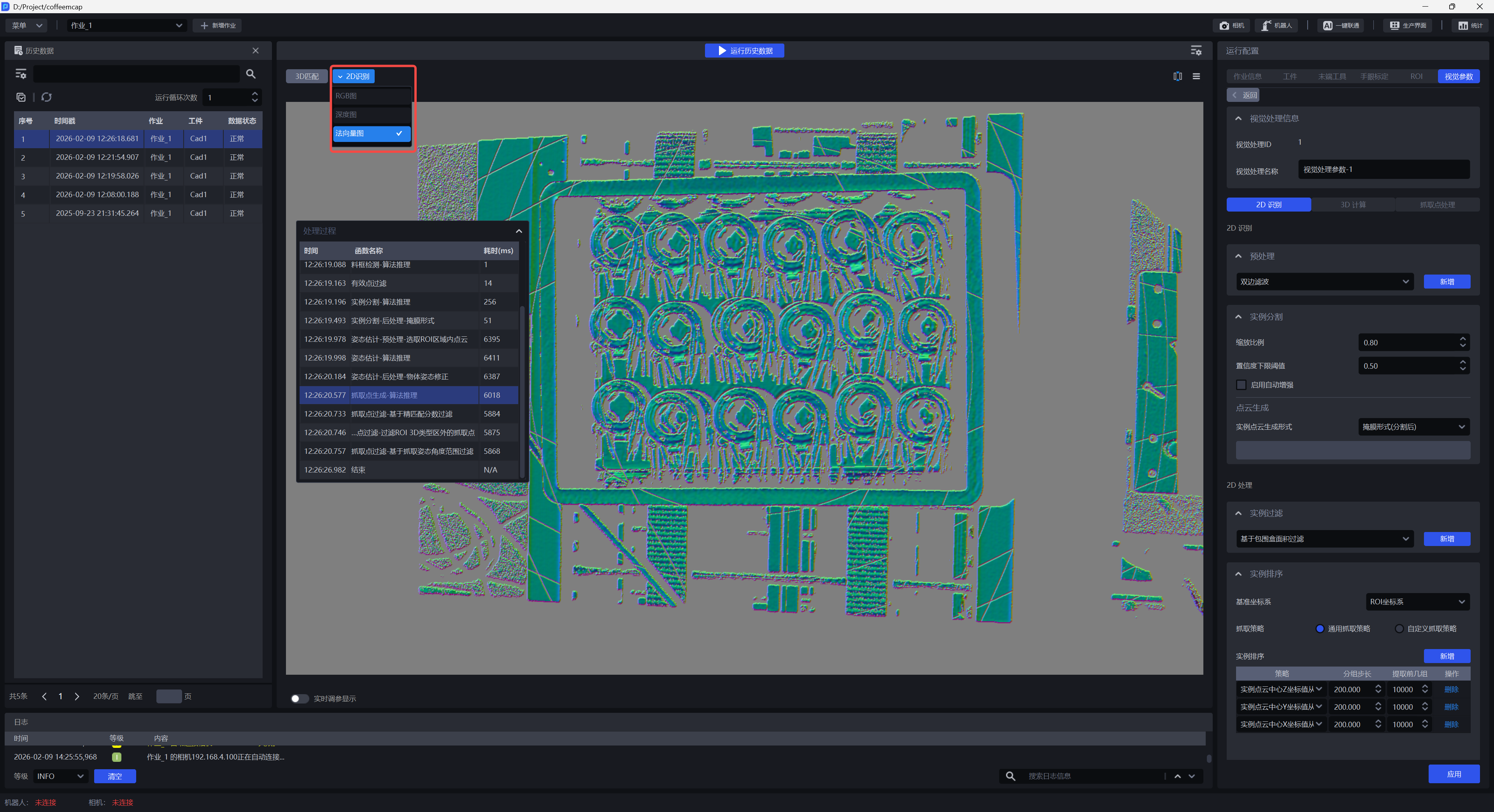

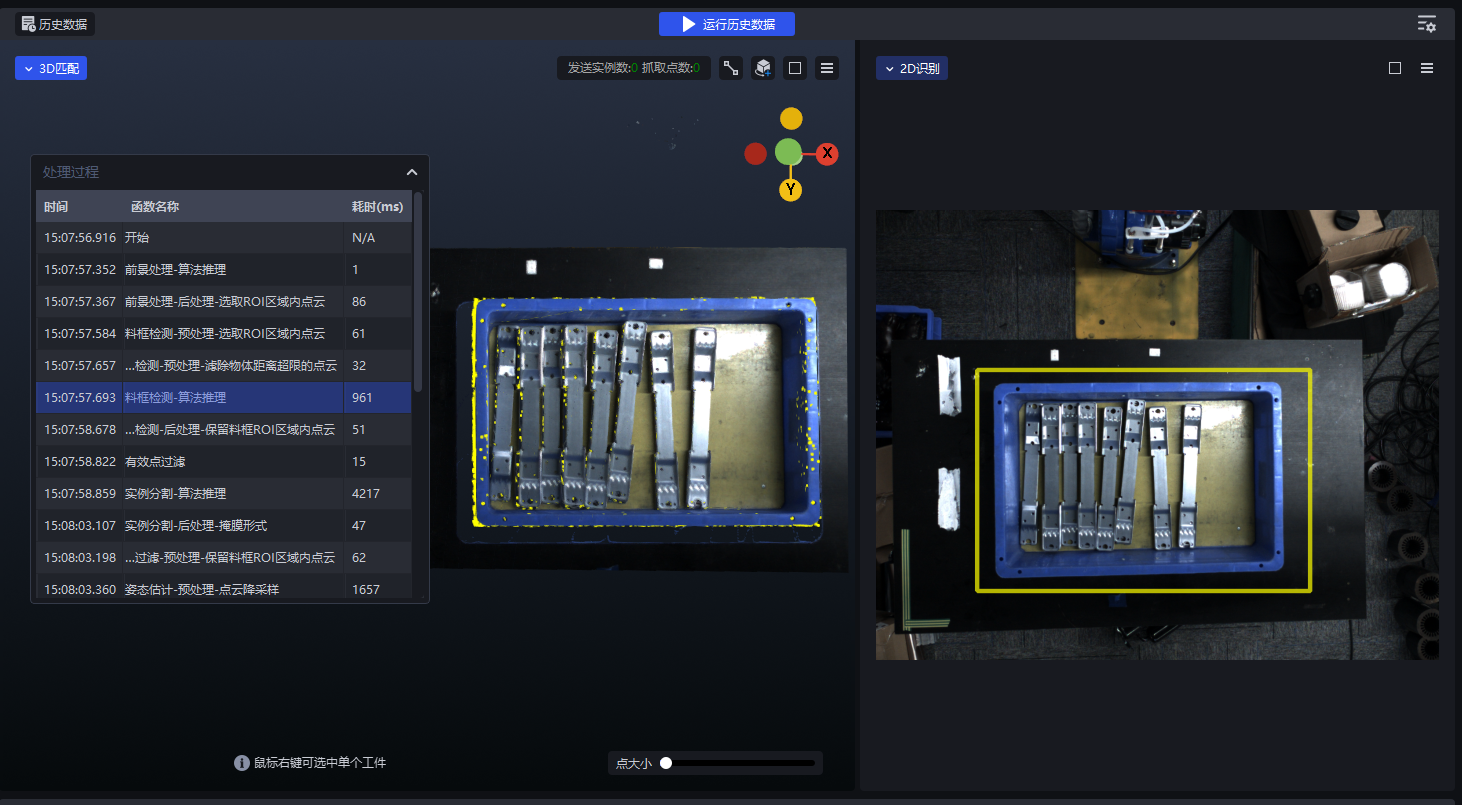

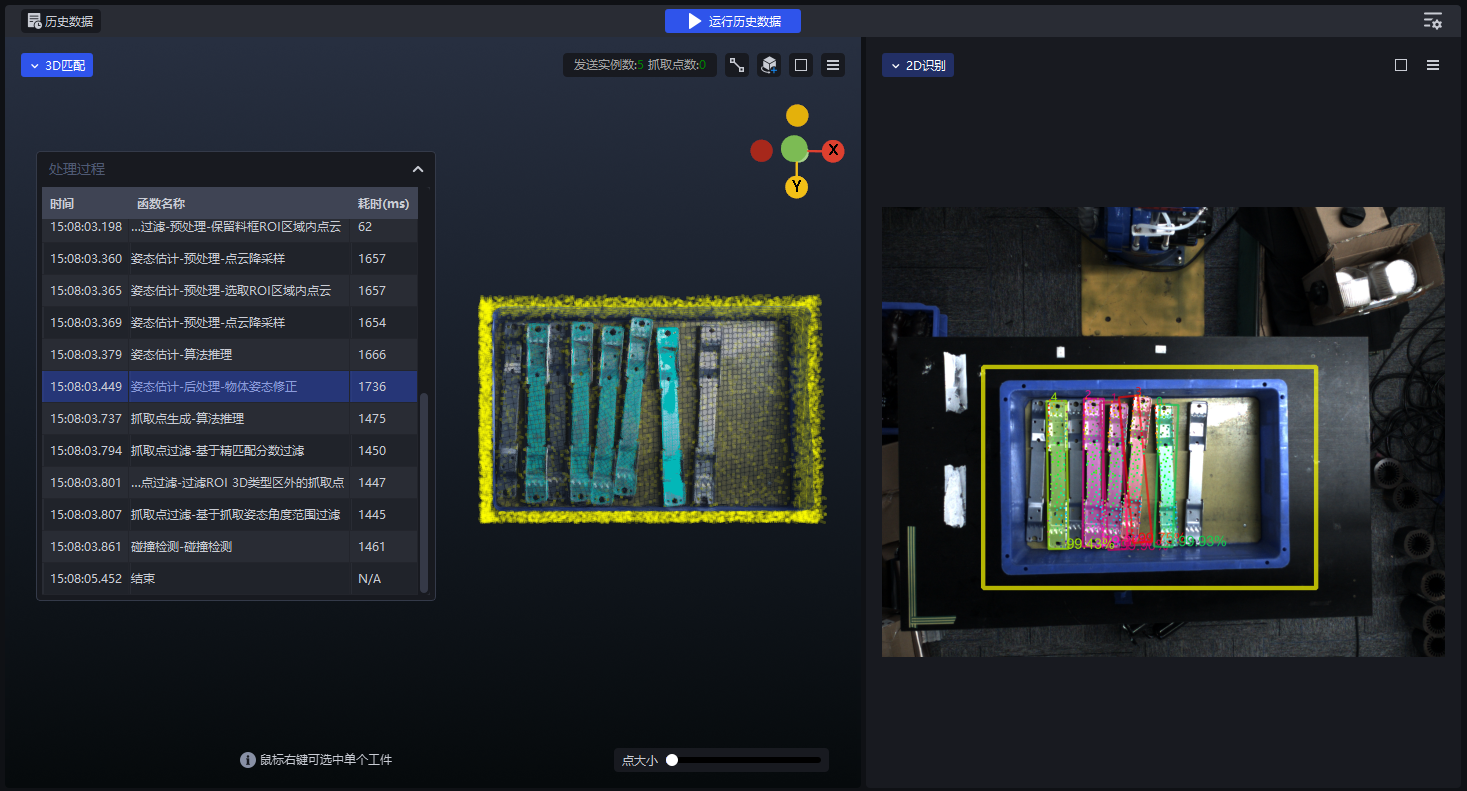

展开处理过程,可以看到经历过函数的总集合,包括函数的名称、开始进入该函数的处理时间(毫秒)、该函数处理的耗时(毫秒)

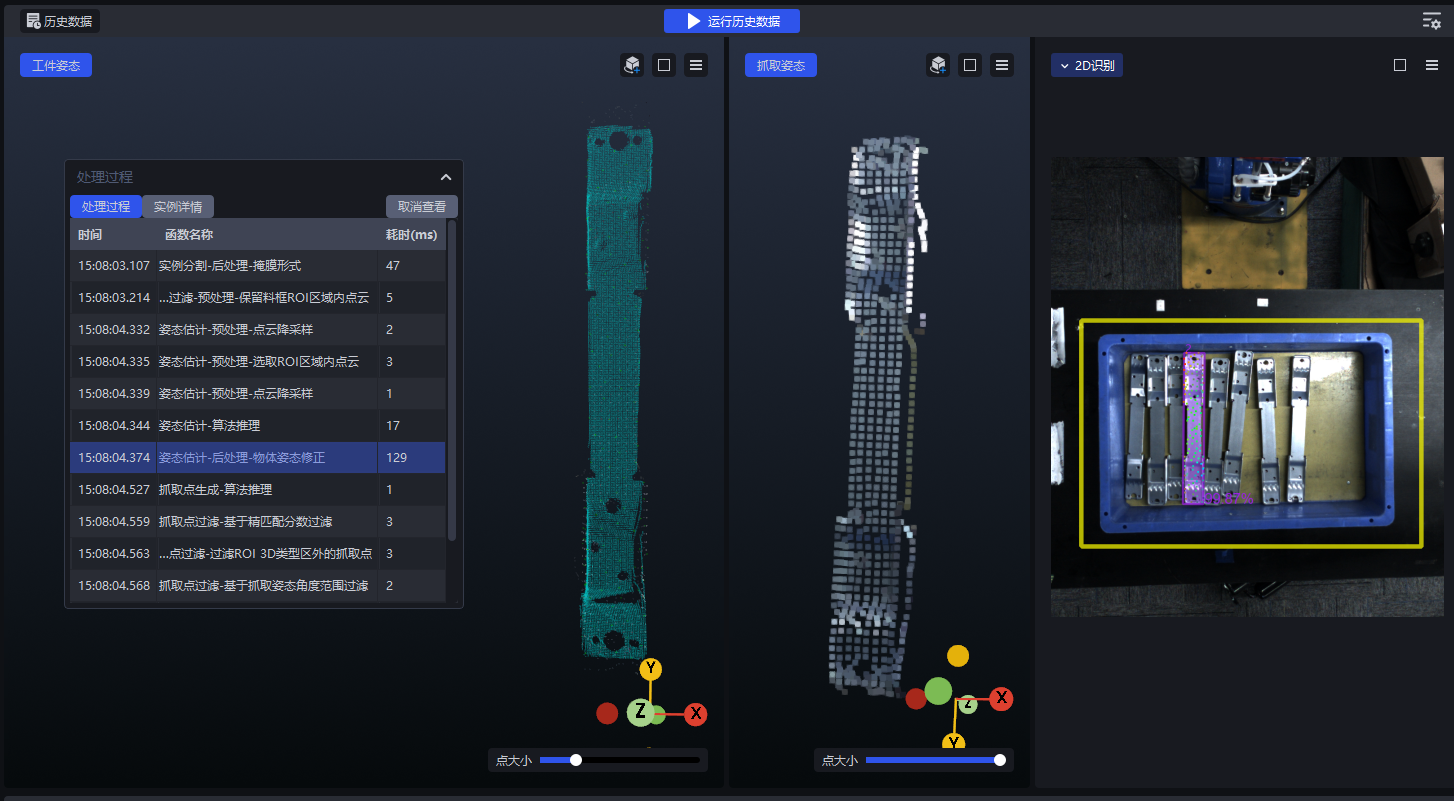

点击经历过的任意一个函数,可以在2D和3D视窗里看到从第一个函数开始一直到当前被点击函数为止,这些函数叠加处理后的3D匹配效果和2D识别效果。
2.1 2D识别

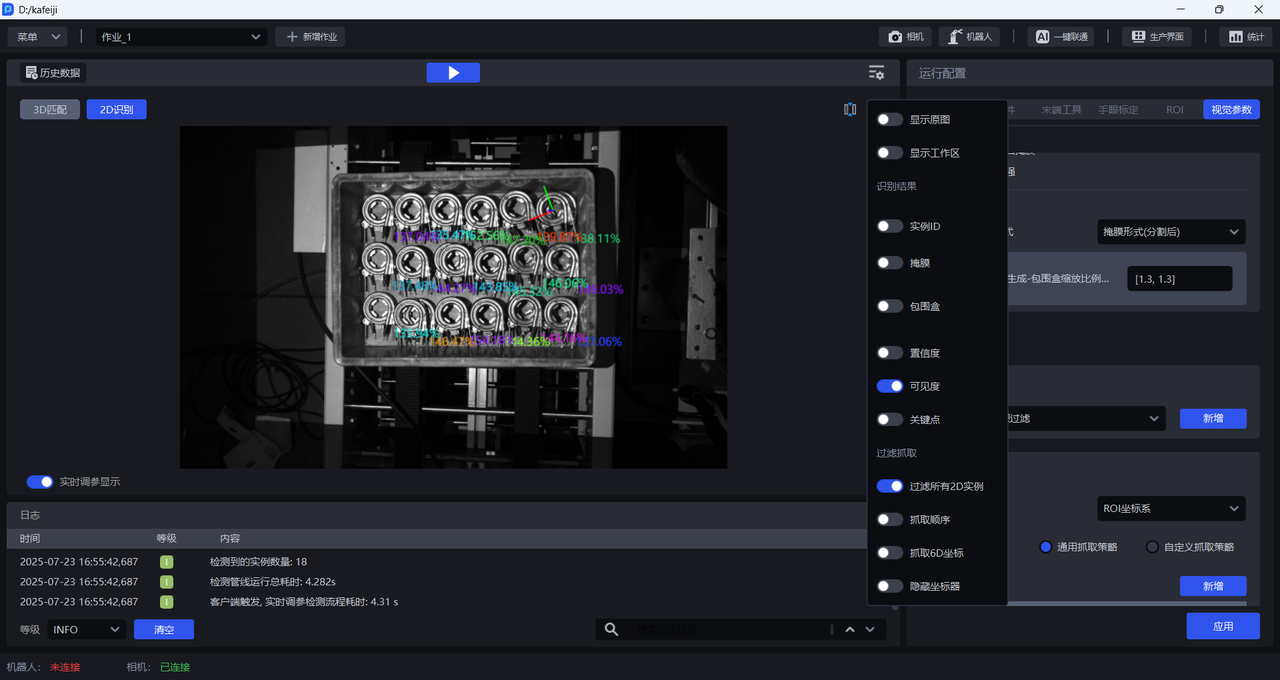

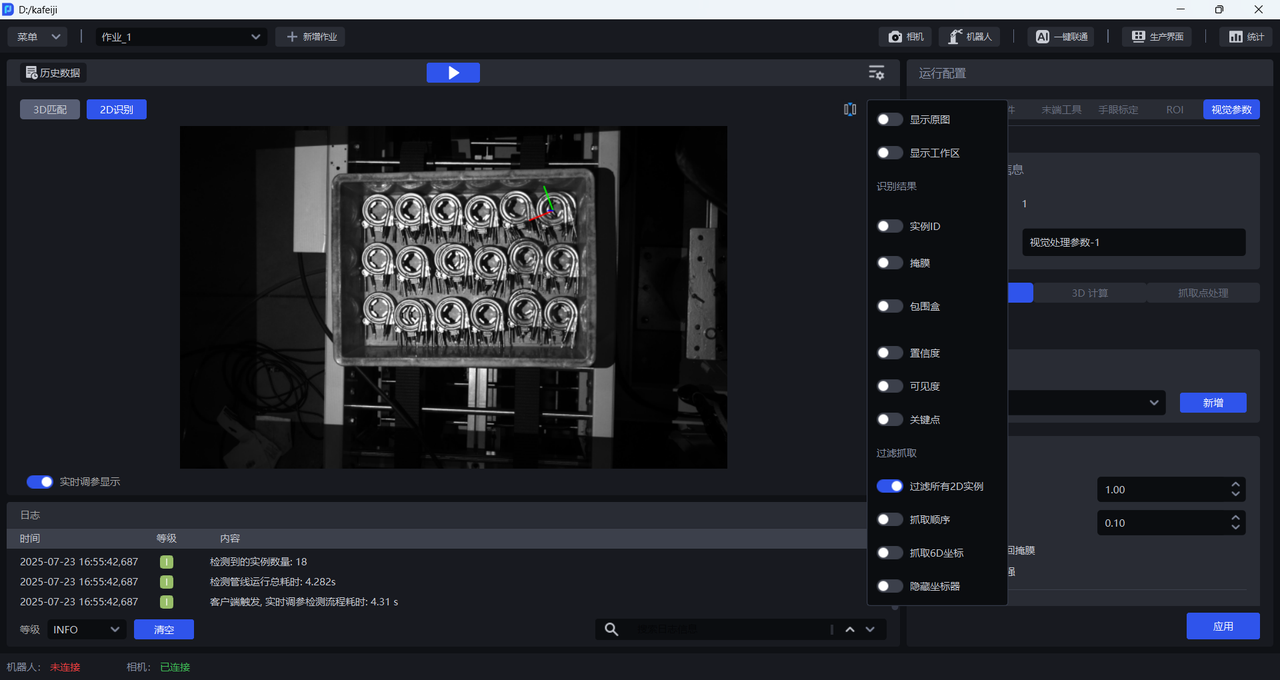

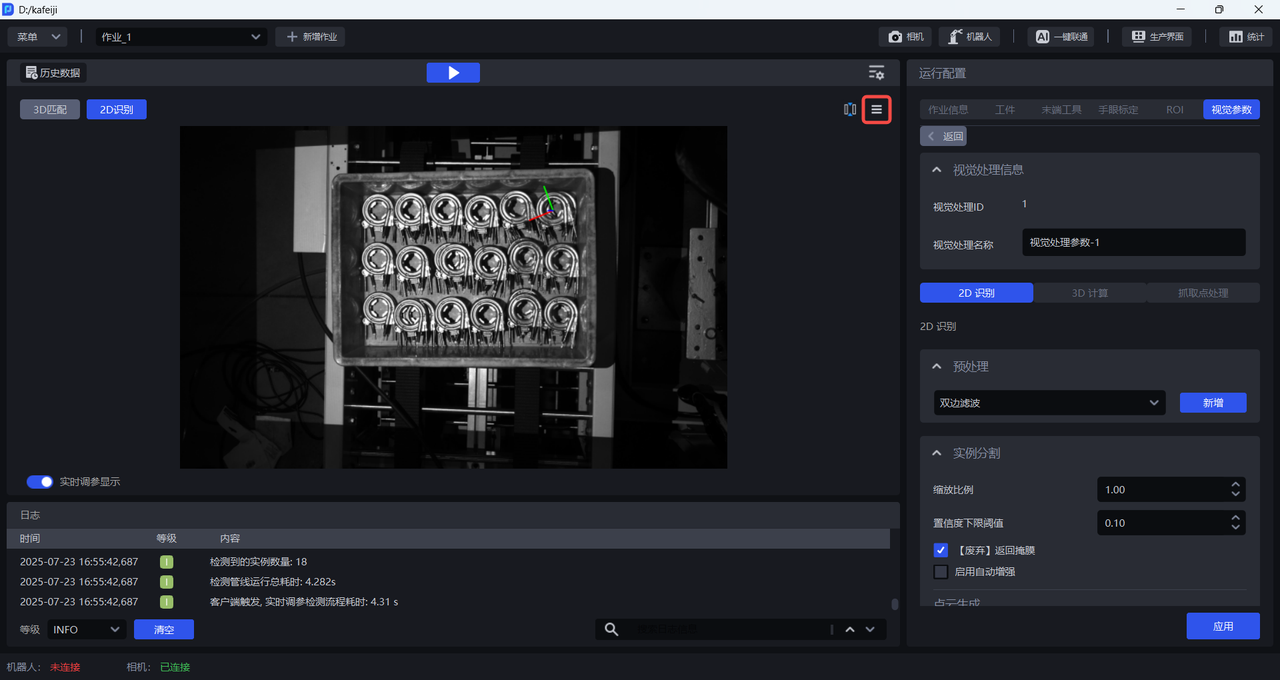

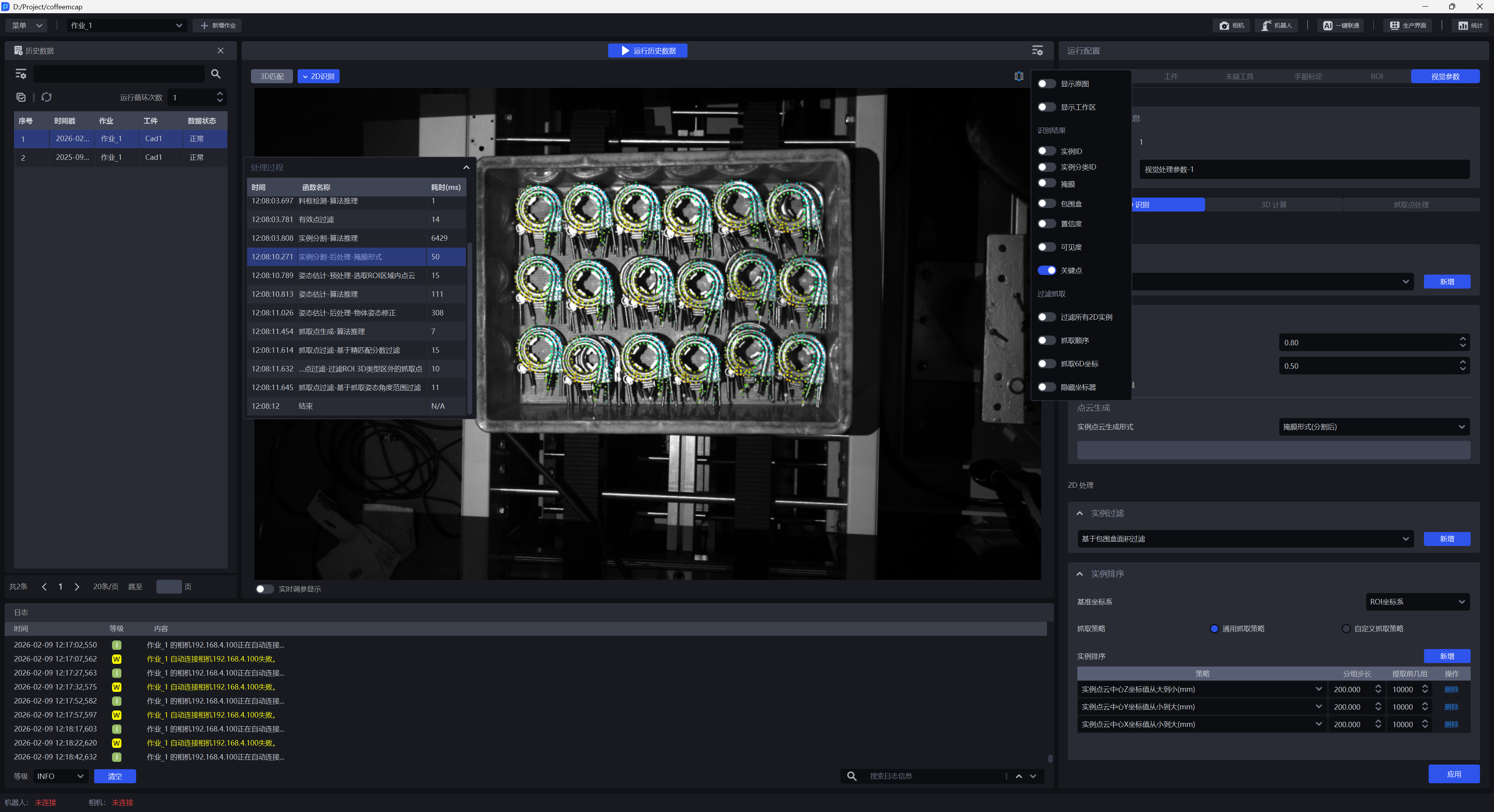

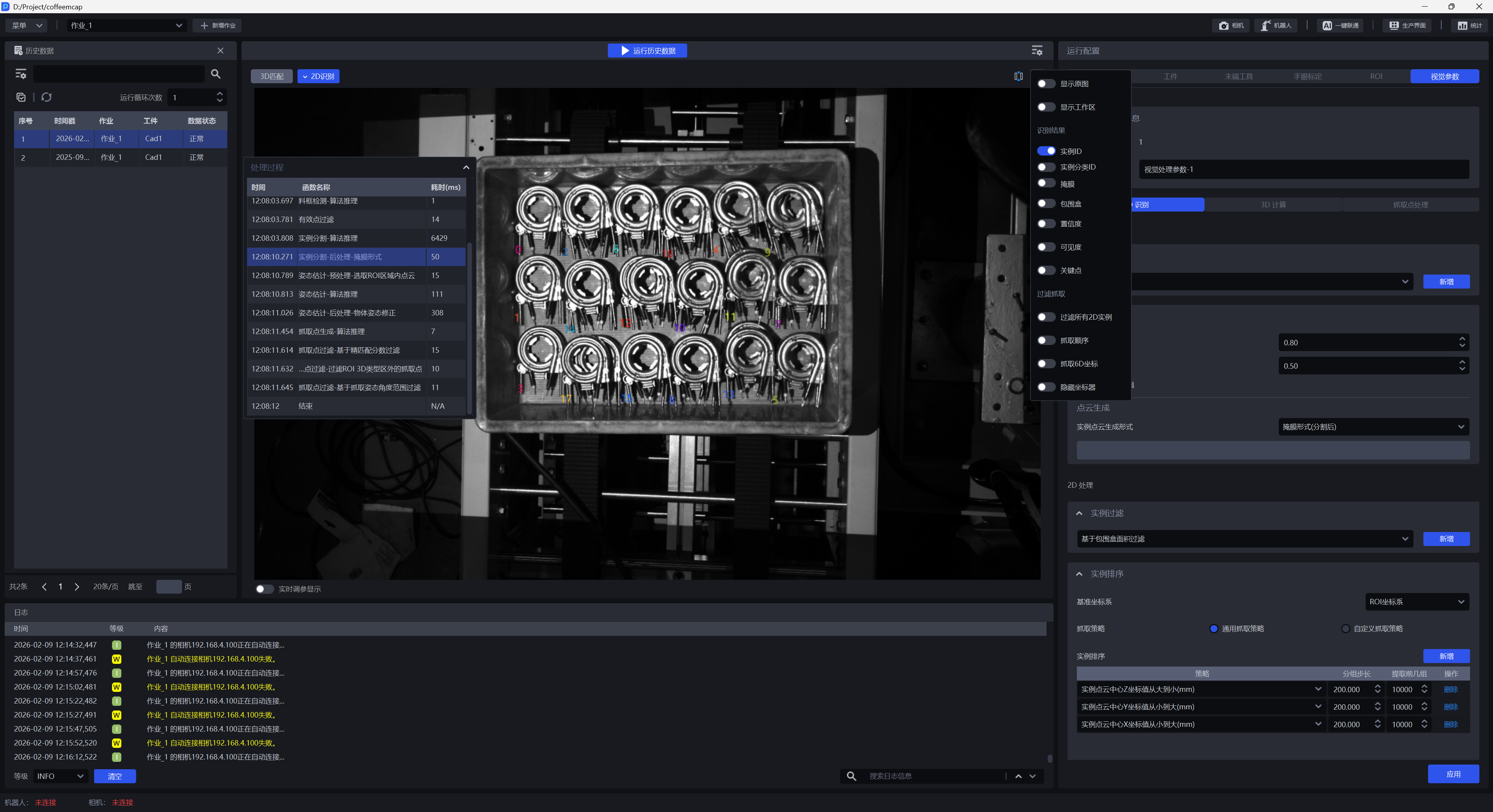

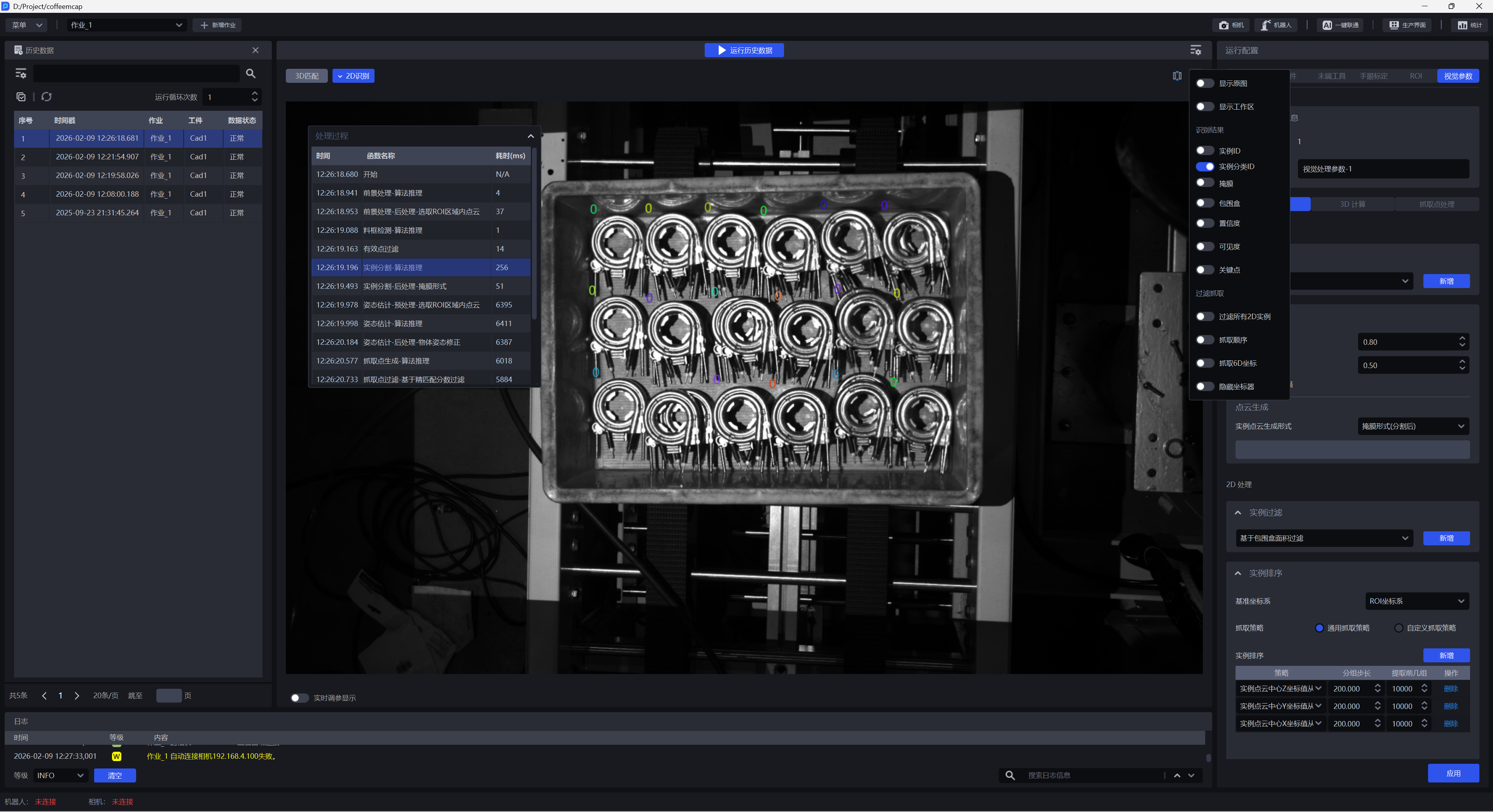

在2D识别视窗点击设置按钮,可自行选择显示的2D视觉结果,如下图所示。


2.1.1 显示原图

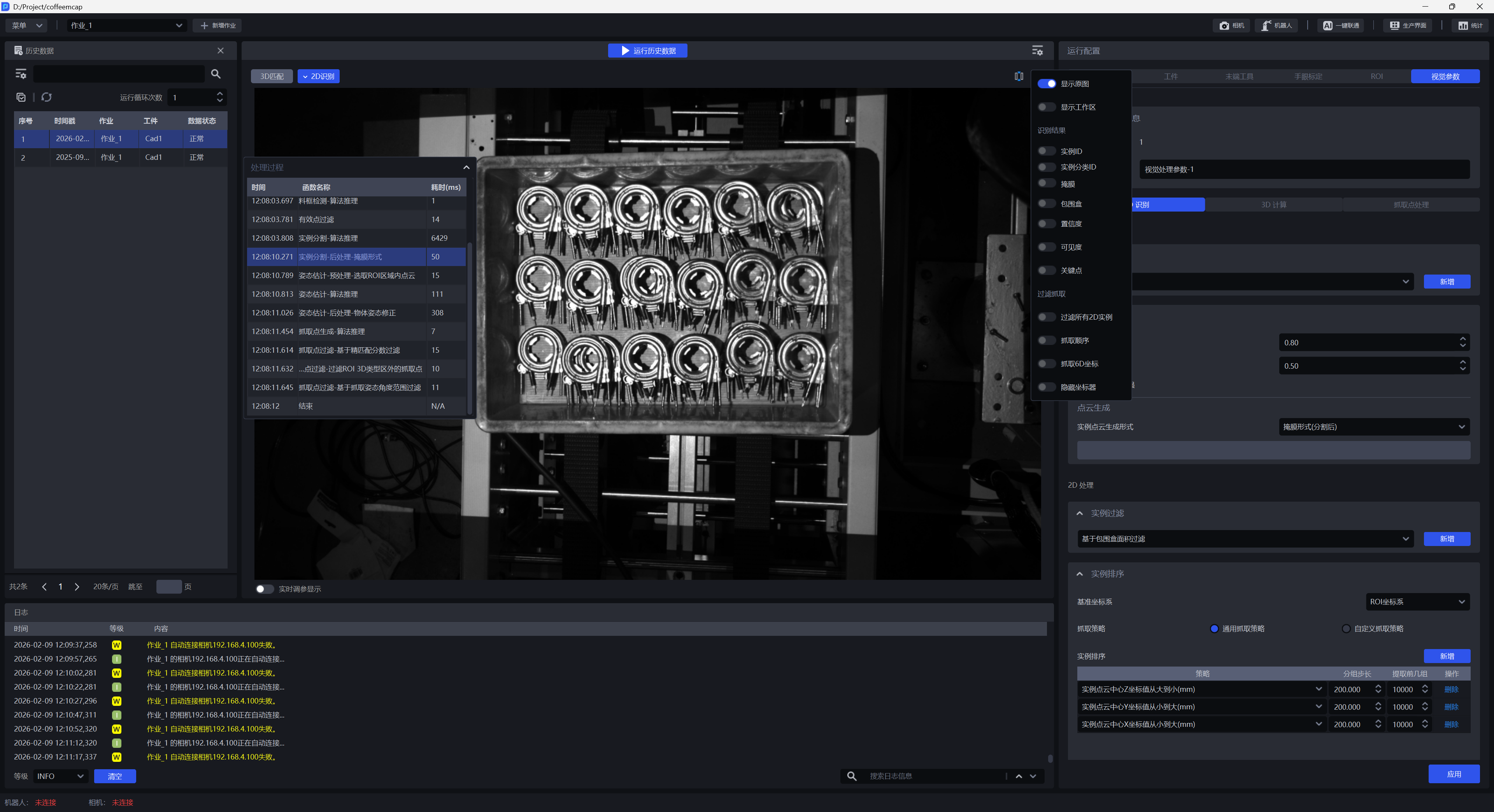

开启显示原图,开启后仅显示相机采集的2D图像,不显示任何视觉结果,且其他设置项不能开启 。


2.1.2 显示工作区
开启显示工作区,开启后仅显示 ROI 2D工作区,如下图所示。


2.1.3 实例ID
开启实例ID,开启后显示识别出的工件实例的唯一标识,如下图所示。

2.1.4 掩膜

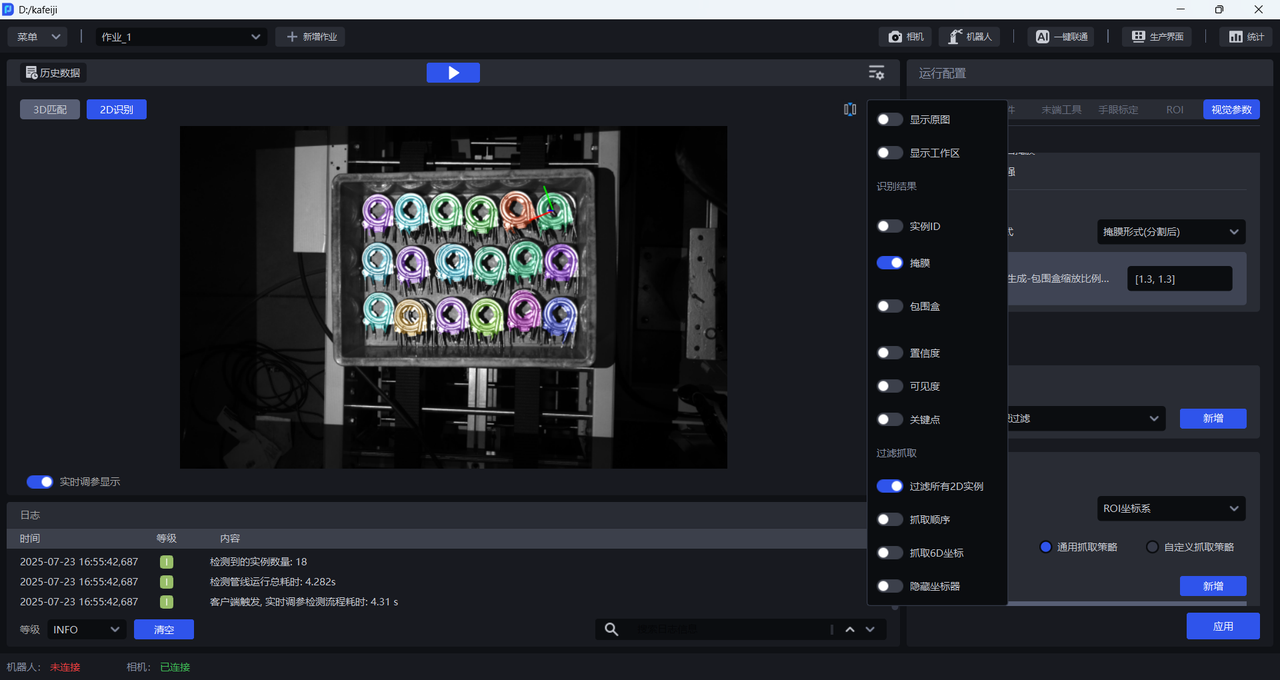

开启掩膜,开启后显示识别出的工件实例的掩膜,如下图所示。

2.1.5 包围盒
开启包围盒,开启后显示识别出的工件实例的包围盒,如下图所示。

2.1.6 置信度
开启置信度,开启后显示识别出的工件实例的置信度,如下图所示。

2.1.7 可见度
开启可见度,开启后显示识别出的工件实例的可见度,如下图所示。

2.1.8 关键点
开启关键点,开启后显示识别出的工件实例的关键点,如下图所示。

2.1.9 过滤所有2D实例
关闭后,显示实例分割节点识别出的实例;开启后,显示经过实例过滤节点过滤后的实例。

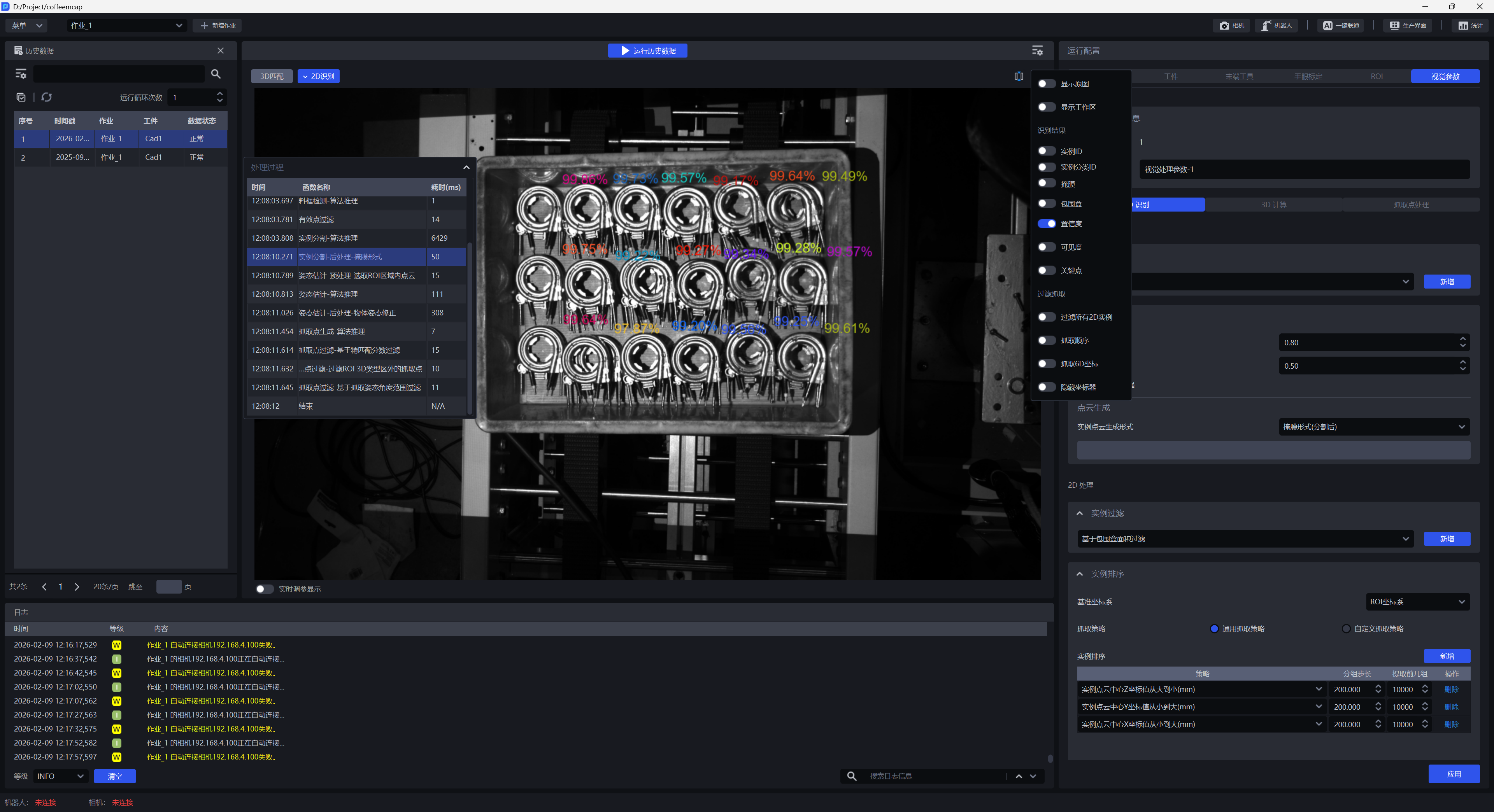

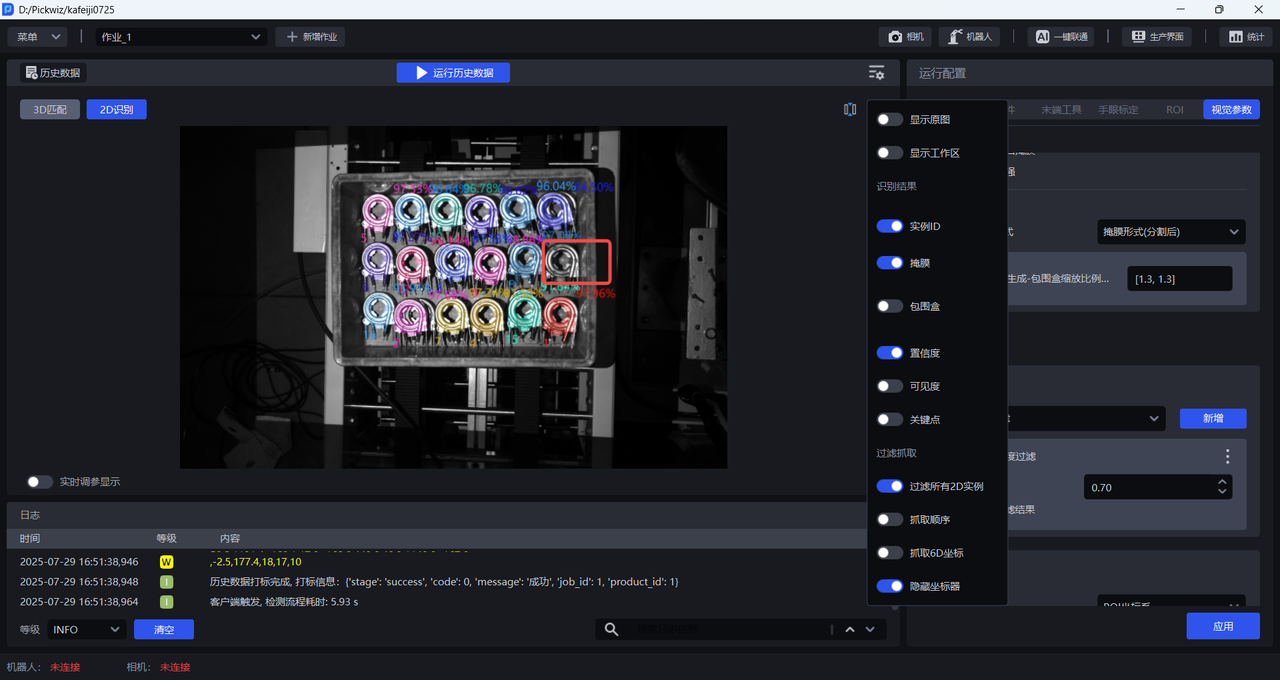

如下图所示,在实例过滤节点增加了基于置信度过滤函数,参考置信度设置为0.7,因此置信度小于70%的实例将被过滤。

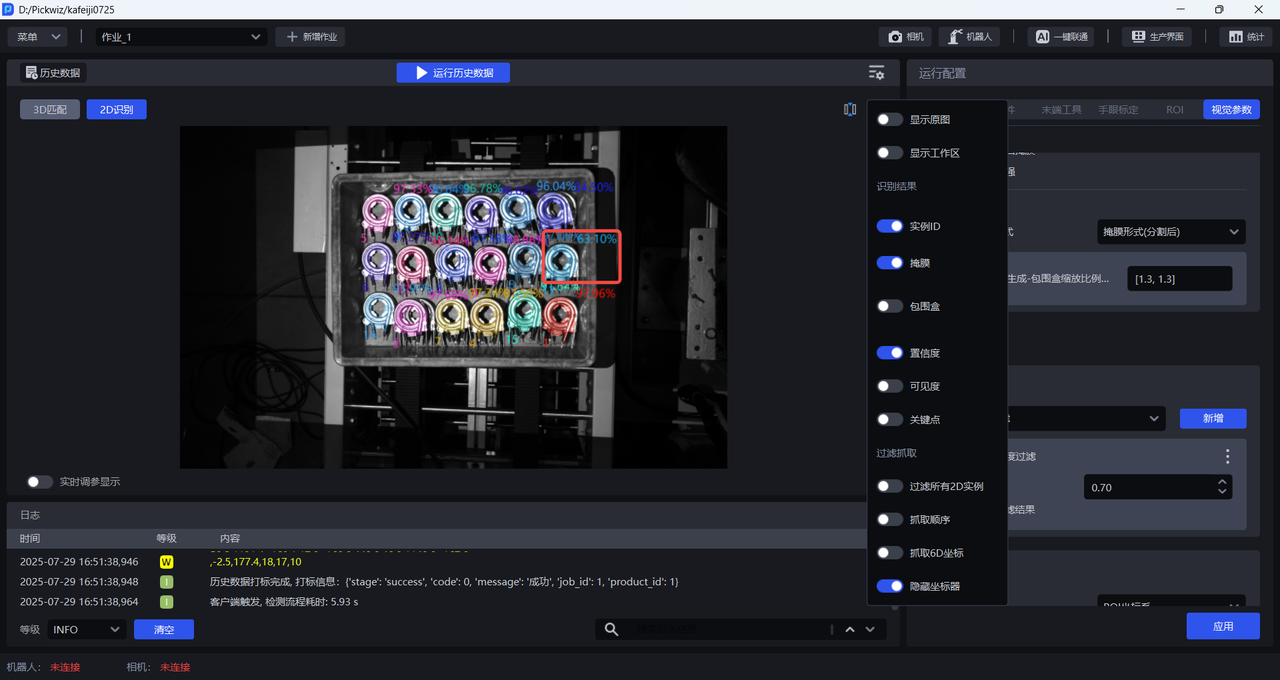

关闭过滤所有2D实例时,下图红框的实例置信度为63.1%,没有被过滤。

开启过滤所有2D实例时,红框的实例置信度为63.1%,将被过滤。

2.1.10 抓取顺序
开启抓取顺序,开启后显示识别出的工件实例的抓取顺序,如下图所示。

2.1.11 抓取6D坐标
开启抓取6D坐标,开启后显示识别出的工件实例的抓取位姿(即6D坐标),如下图所示。

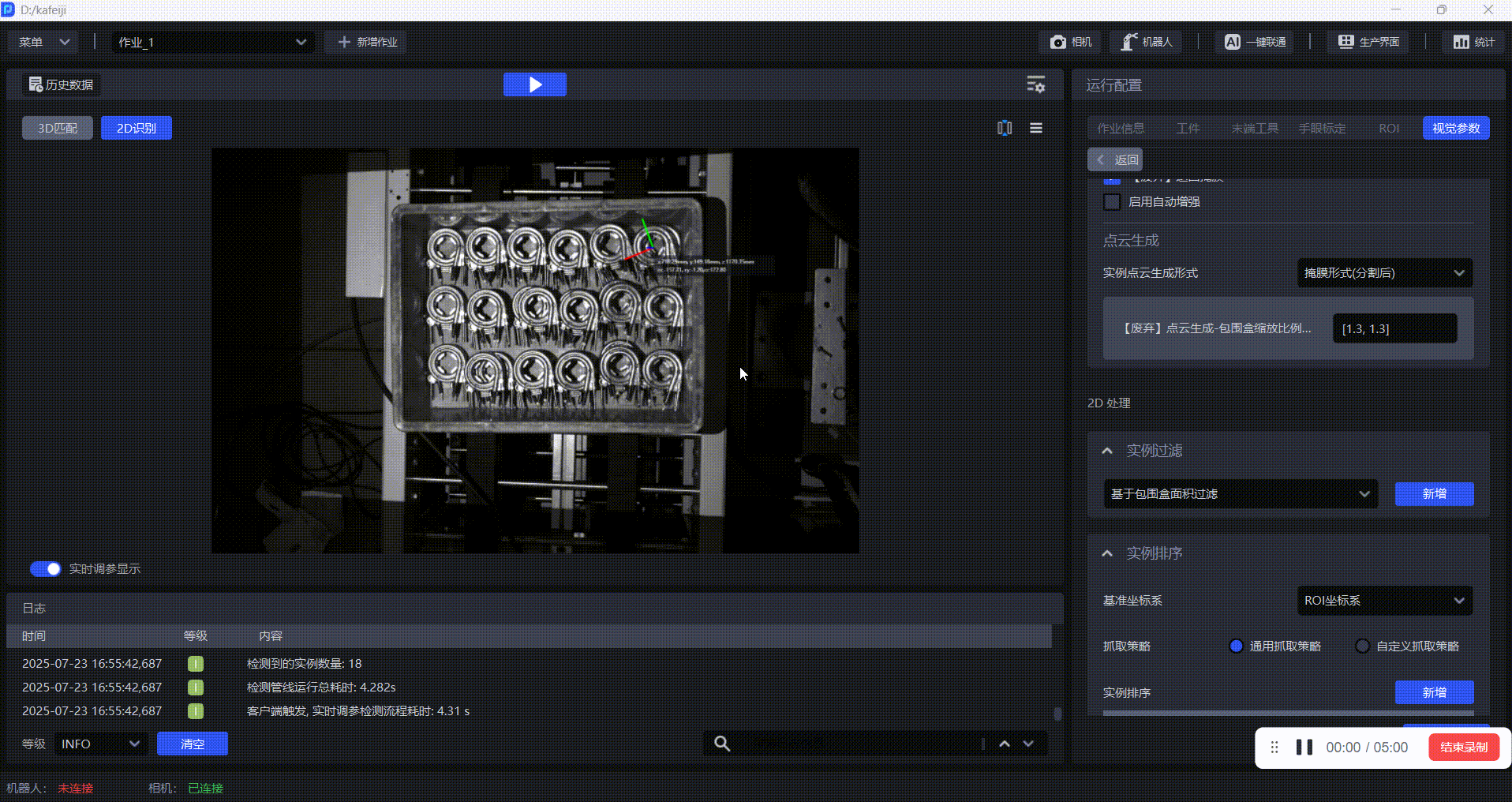

鼠标左键点击2D识别视窗的空白处可关闭设置框,然后将光标放在2D识别视窗,向上滑动鼠标滚轮可放大2D图像查看抓取点的6D坐标。

2.1.12 隐藏坐标器
开启隐藏坐标器,开启后隐藏抓取点的坐标器;关闭时,显示抓取点的坐标器。
2.2 3D匹配

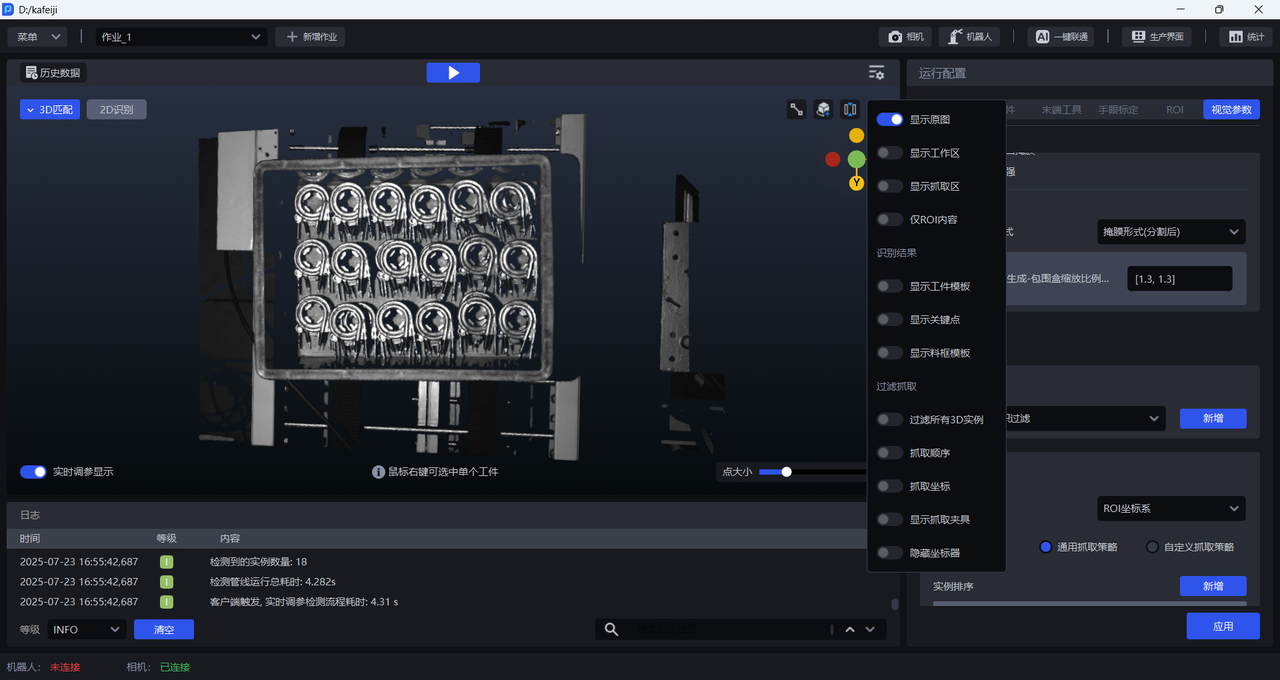

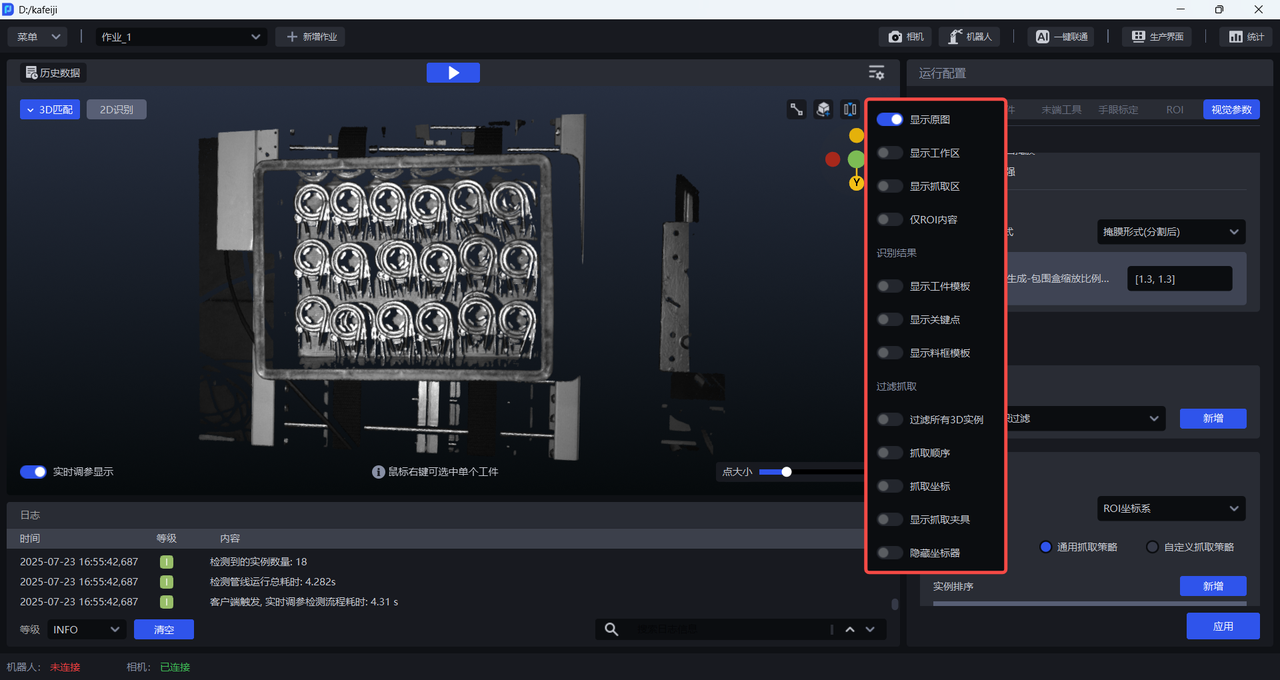

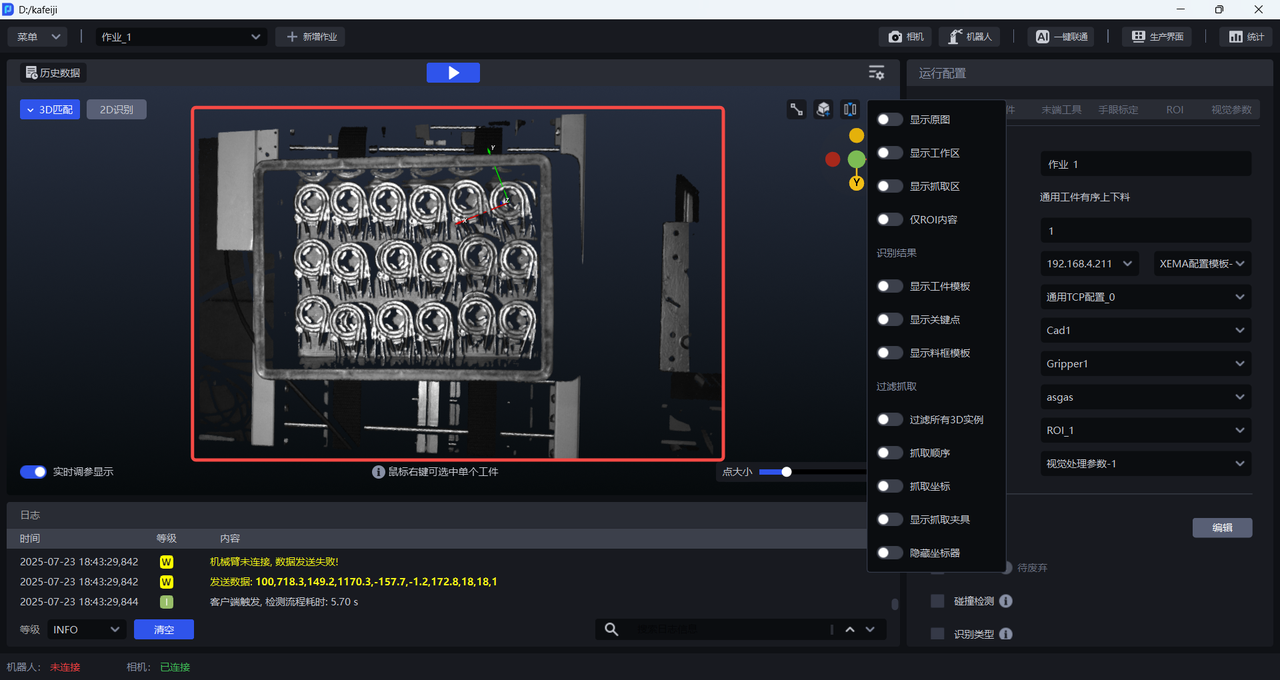

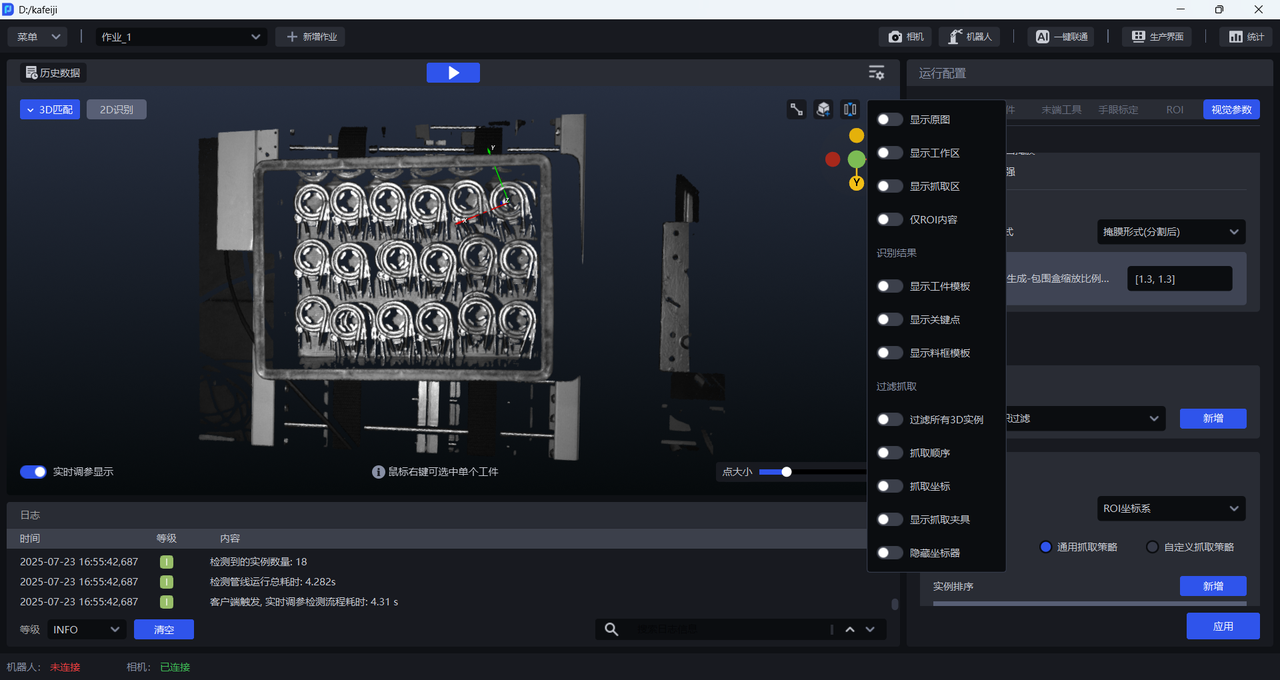

在3D匹配视窗点击设置按钮,可自行选择显示的3D视觉结果,如下图所示。


2.2.1 显示原图
开启显示原图,开启后仅显示3D点云,不显示任何视觉结果,且其他设置项不能开启,如下图所示 。

2.2.2 显示工作区
开启显示工作区,开启后仅显示 ROI 3D工作区,且显示抓取区不可开启,如下图所示。


2.2.3 显示抓取区

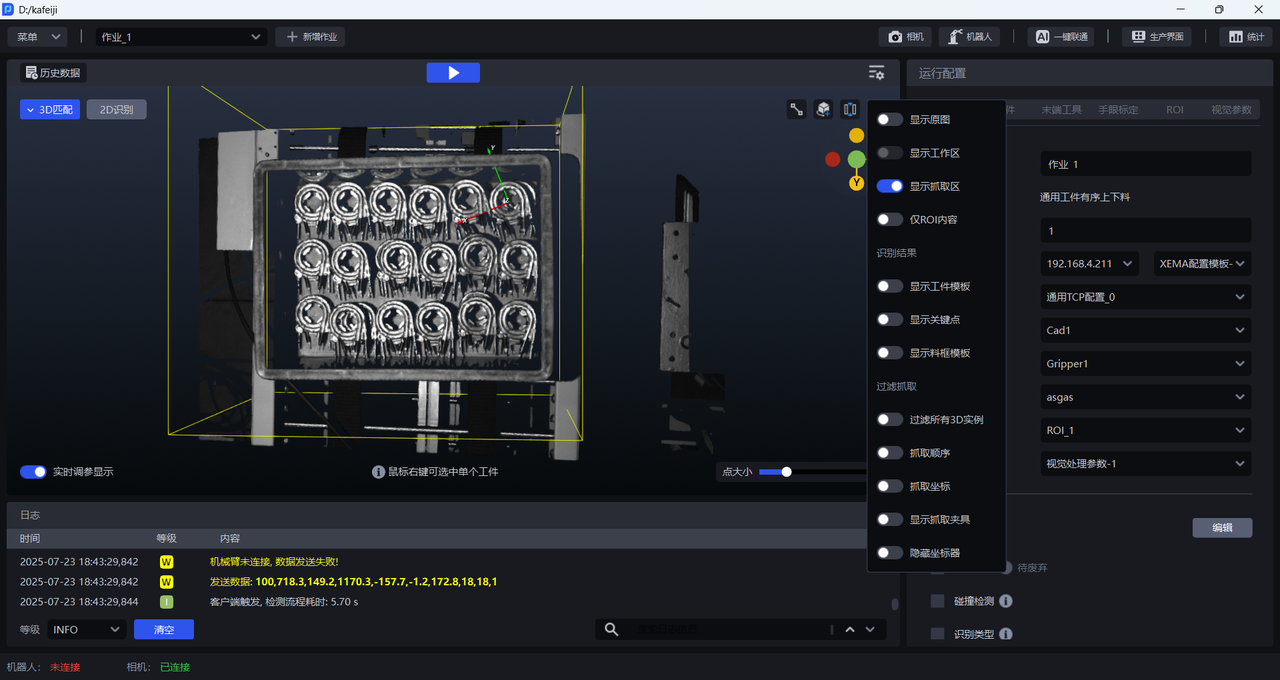

开启显示抓取区,开启后仅显示 ROI 3D抓取区,且显示工作区不可开启,如下图所示。

2.2.4 仅ROI内容

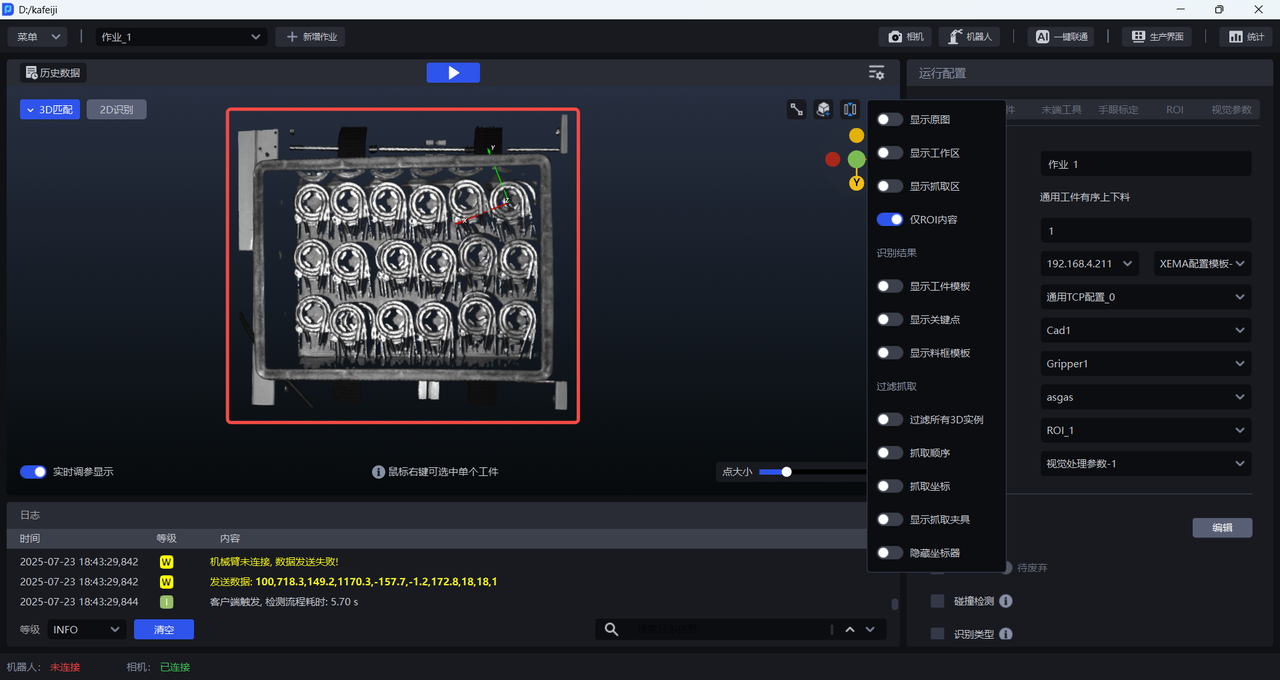

开启仅ROI内容,开启后仅显示 ROI 3D区域内的部分,ROI区域外的部分会变黑,如下图所示。


2.2.5 显示工件模板
开启显示工件模板,开启后显示识别出的工件实例的点云模板,如下图所示。

2.2.6 显示关键点
开启显示关键点,开启后显示识别出的工件实例的关键点,如下图所示。

2.2.7 显示料框模板
若场景中有料框,需勾选功能选项中的碰撞检测,用于检测抓取过程中末端工具与料框是否会发生碰撞,具体请参考 碰撞检测使用指南。开启显示料框模板后,可查看四边形拟合得到的料框模板点云,如下图所示。

2.2.8 过滤所有3D实例
开启时,显示经过抓取点过滤后输出的抓取点;关闭时,显示3D计算节点输出的抓取点。
如下图所示,在抓取点过滤节点增加了基于精匹配分数过滤函数,分数阈值设置为0.85,因此将输出精匹配分数大于0.85的工件姿态生成的抓取点。
关闭过滤所有3D实例时,显示3D计算节点输出的抓取点,如下图所示,18个工件都生成了抓取点。

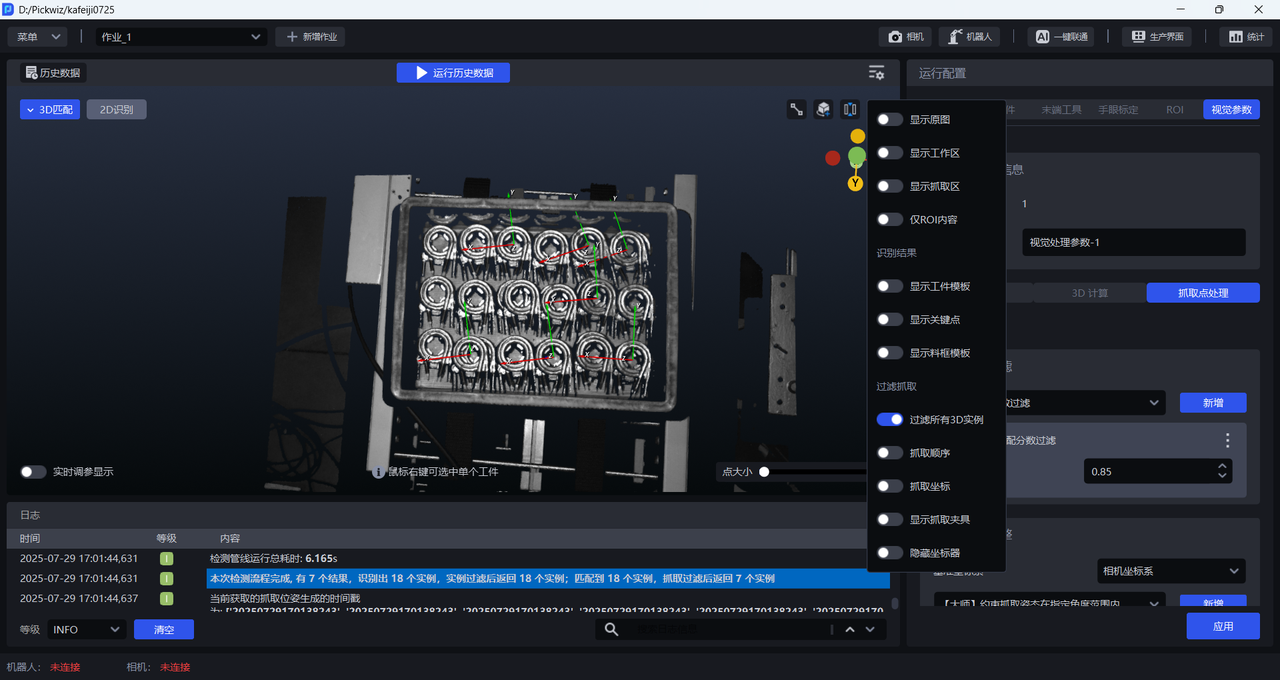

开启时,显示经过抓取点过滤后输出的抓取点,如下图所示,抓取点过滤了11个抓取点,只剩下7个抓取点。

2.2.9 抓取顺序

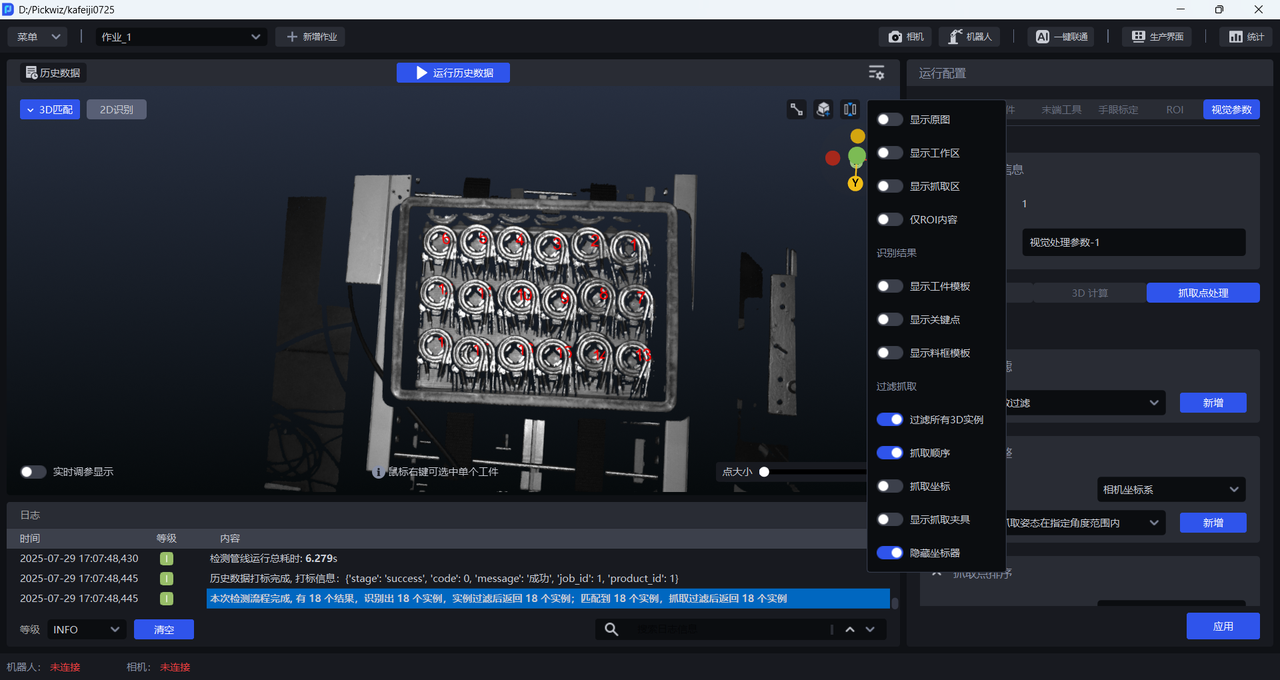

开启后,显示工件的抓取顺序,如下图所示。

2.2.10 抓取坐标

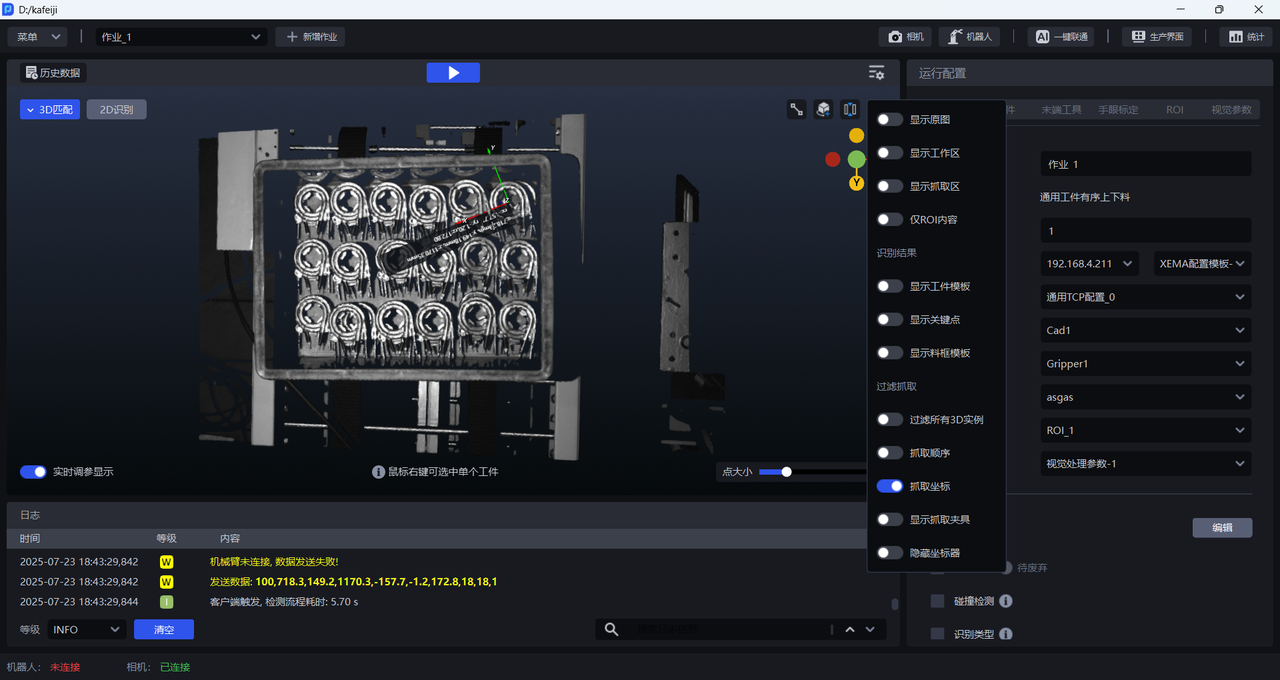

开启后,显示工件的抓取坐标,如下图所示。

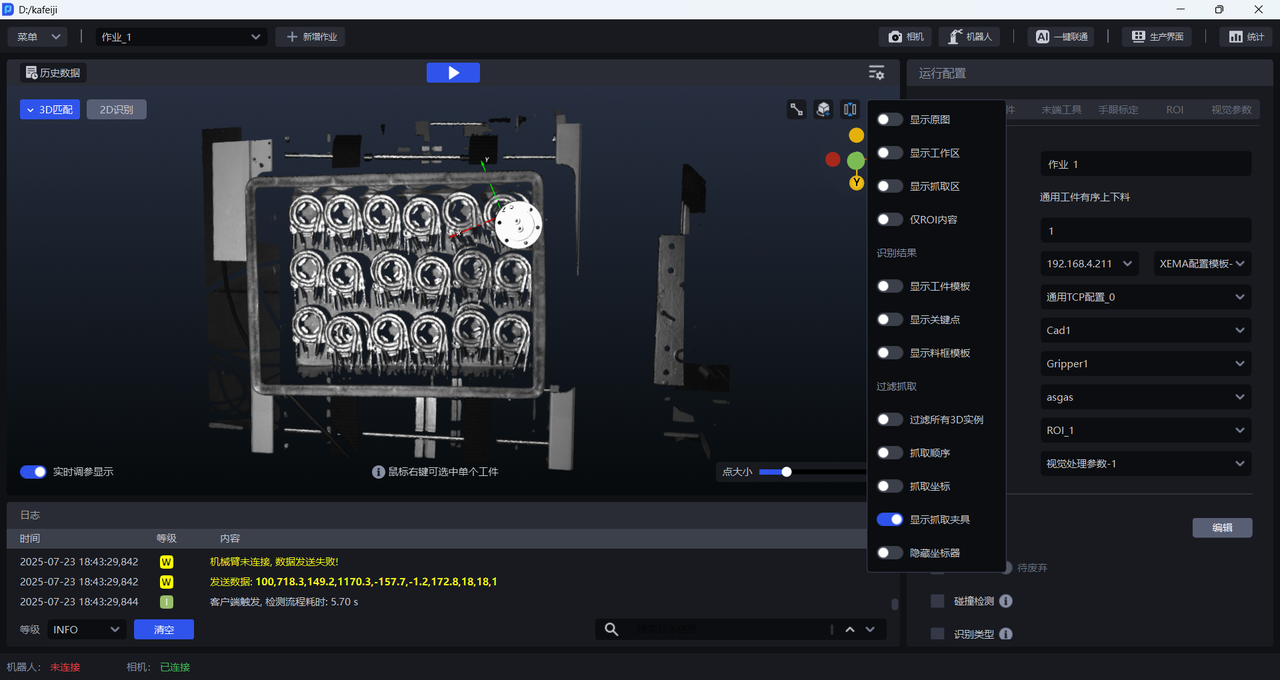

2.2.11 显示抓取夹具
开启后,显示工件的抓取夹具,如下图所示。

2.2.12 隐藏坐标器
开启后,坐标器将被隐藏;关闭时,显示抓取点的坐标器。


2.2.13 查看单一工件

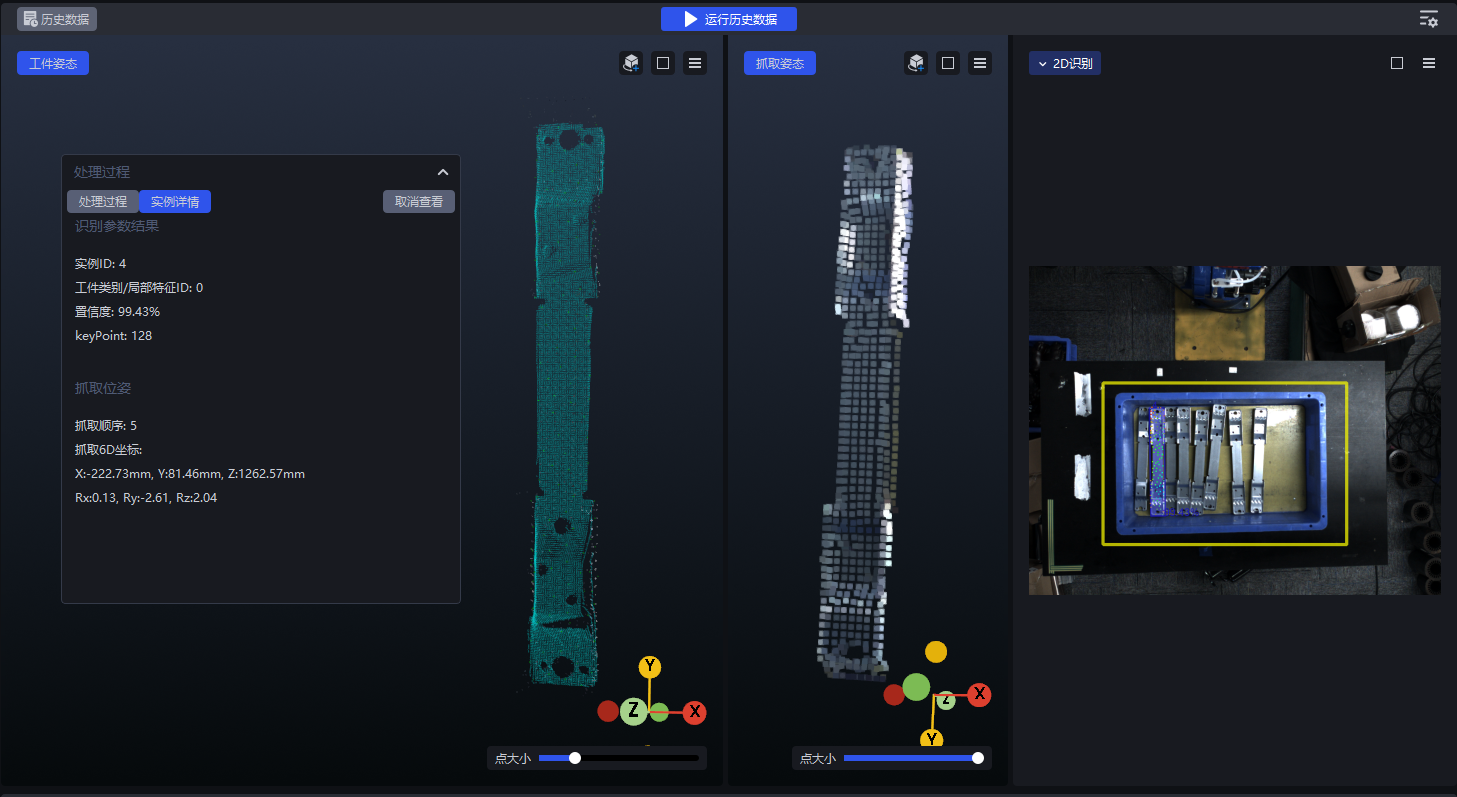

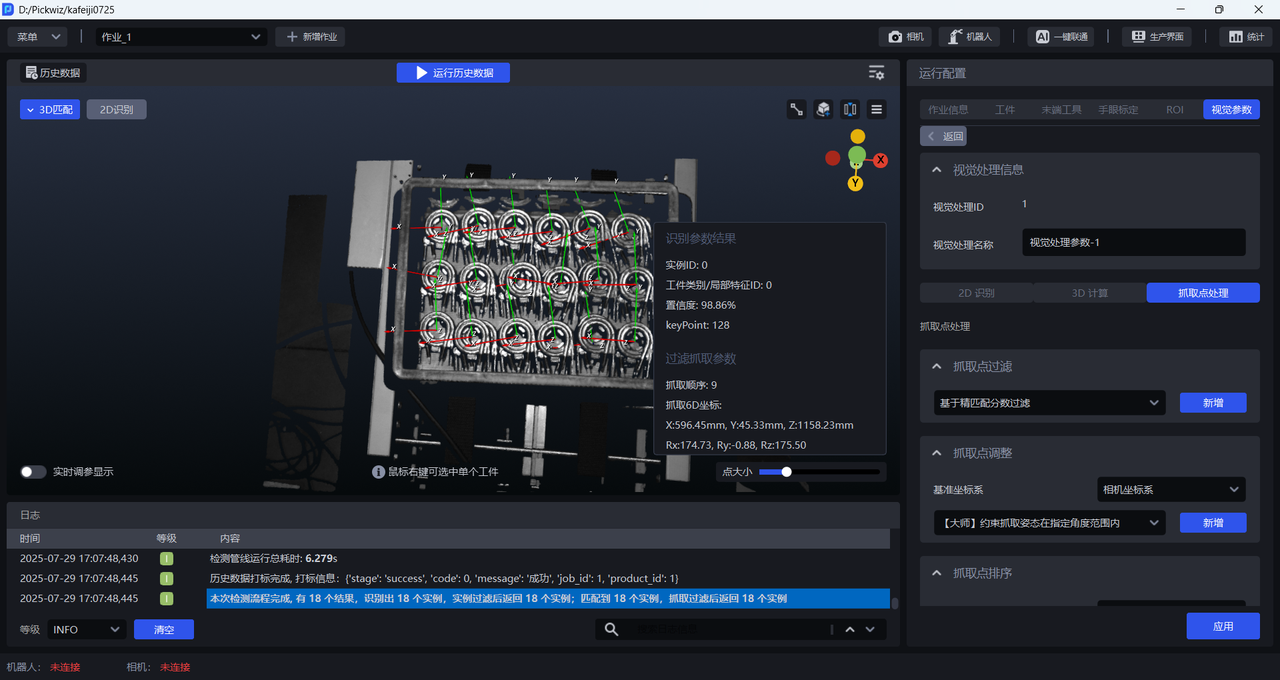

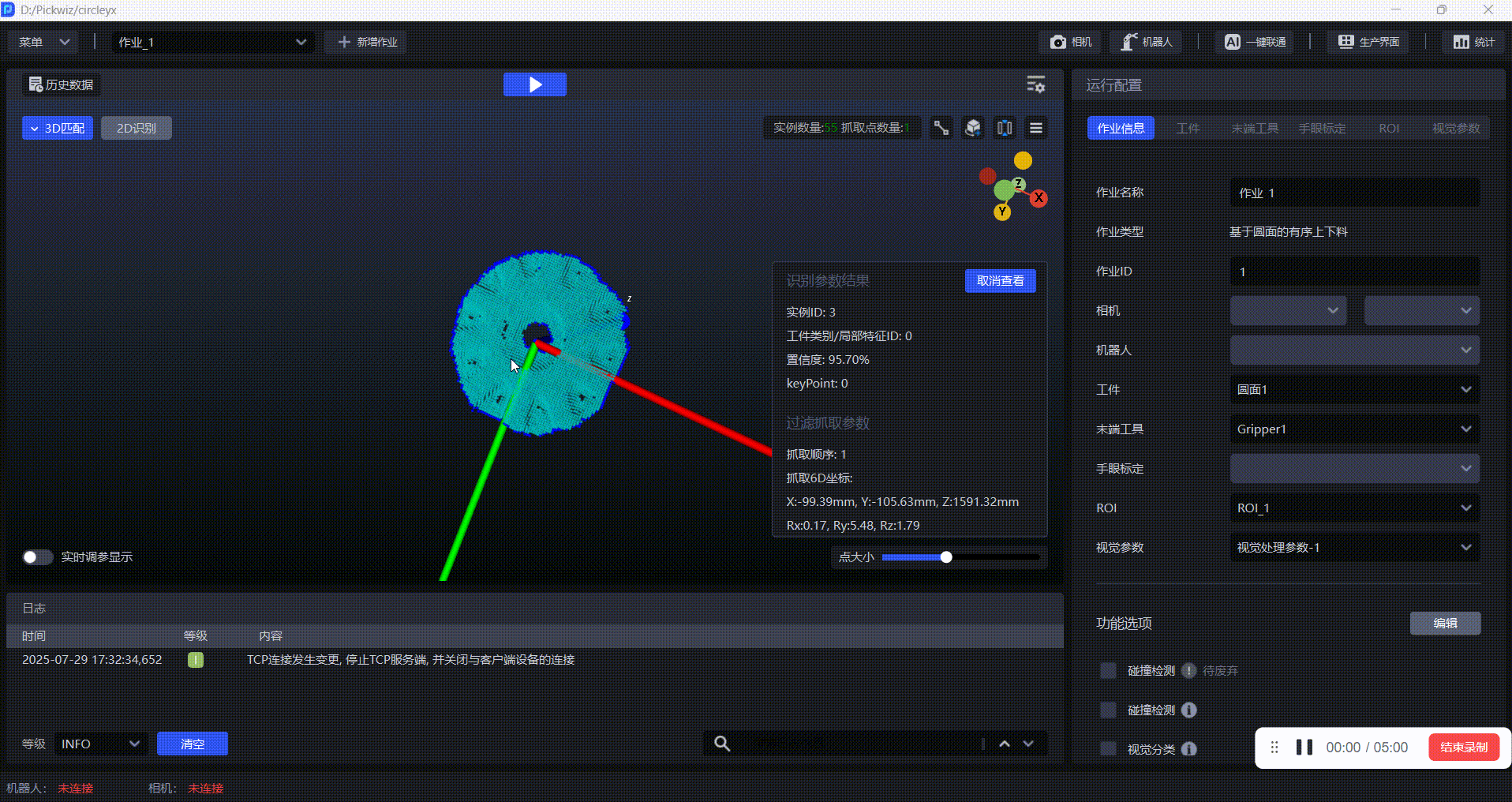

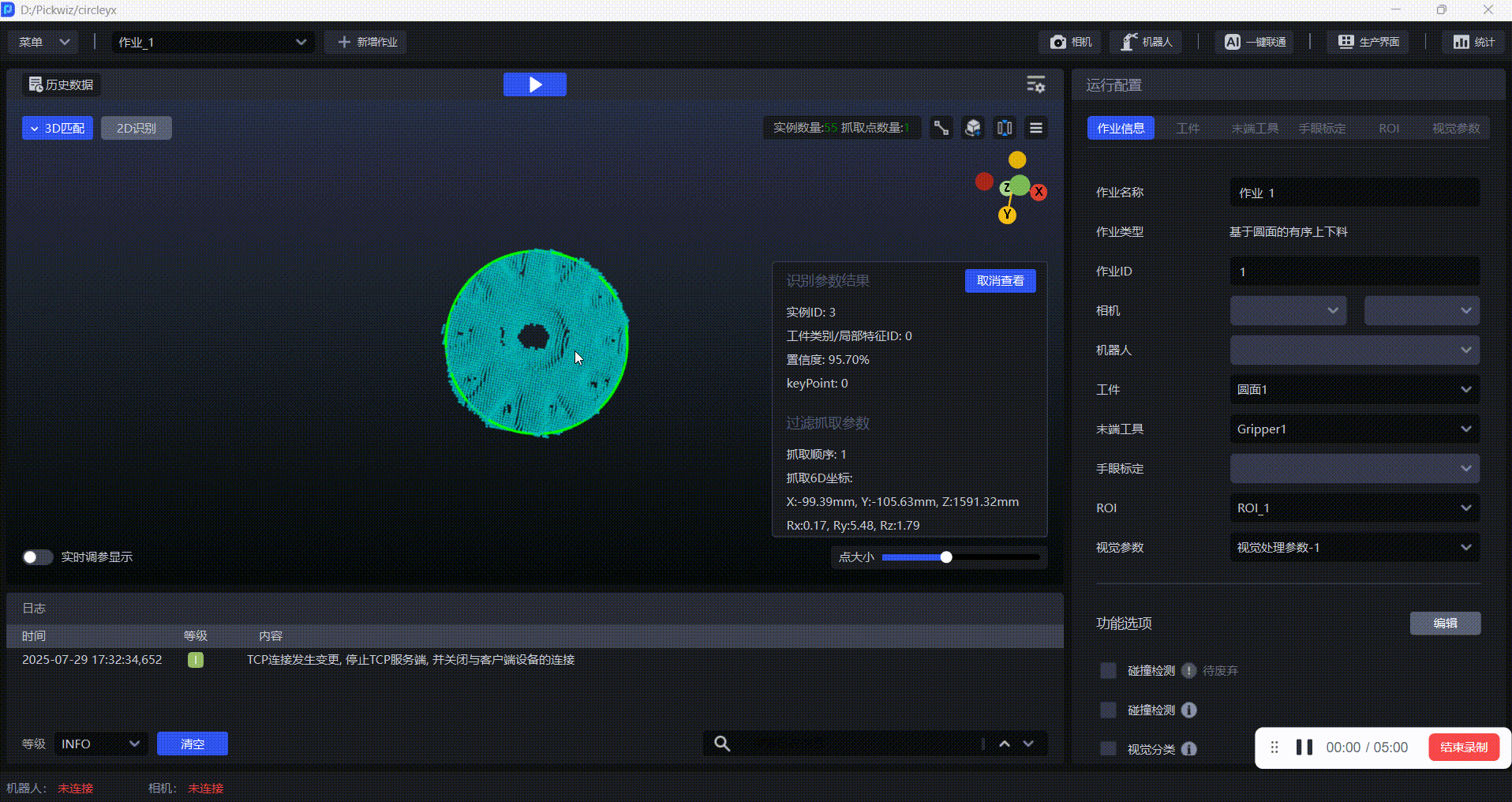

光标放在不同工件上,可查看每个工件的视觉识别结果,如下图所示。

鼠标右键可选中想要查看的工件,如下图所示。

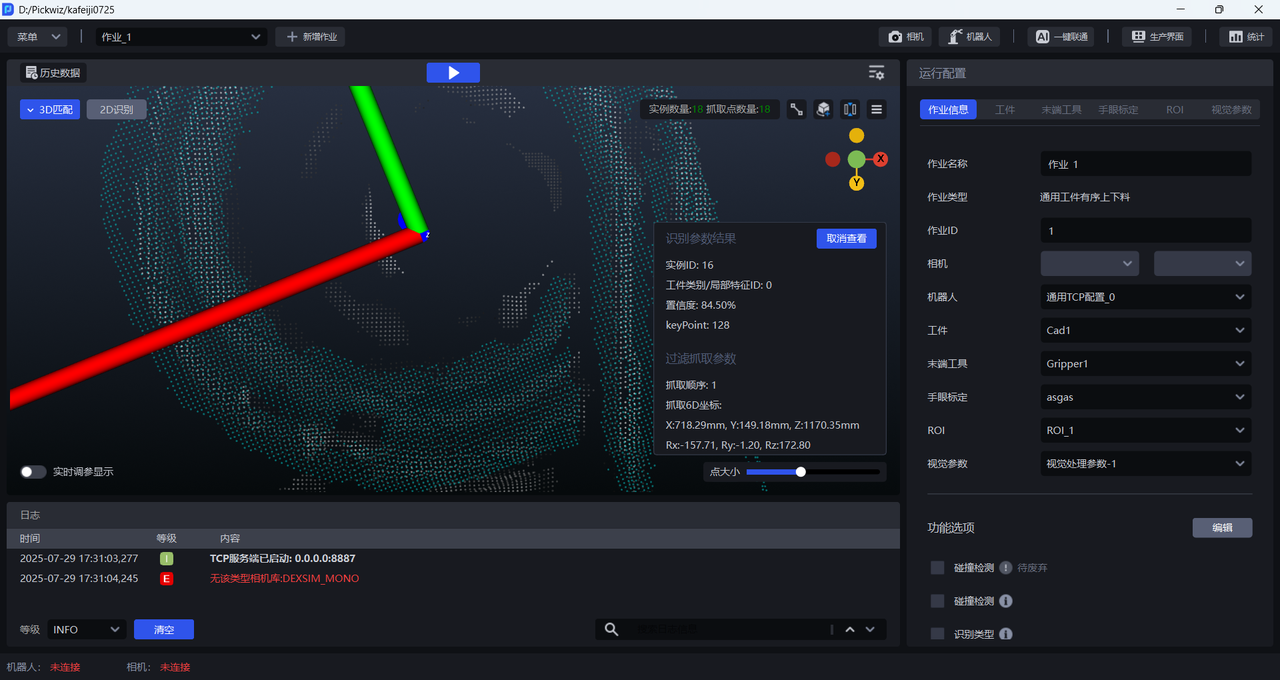

调整点大小,可调整工件点云的大小,如下图所示。

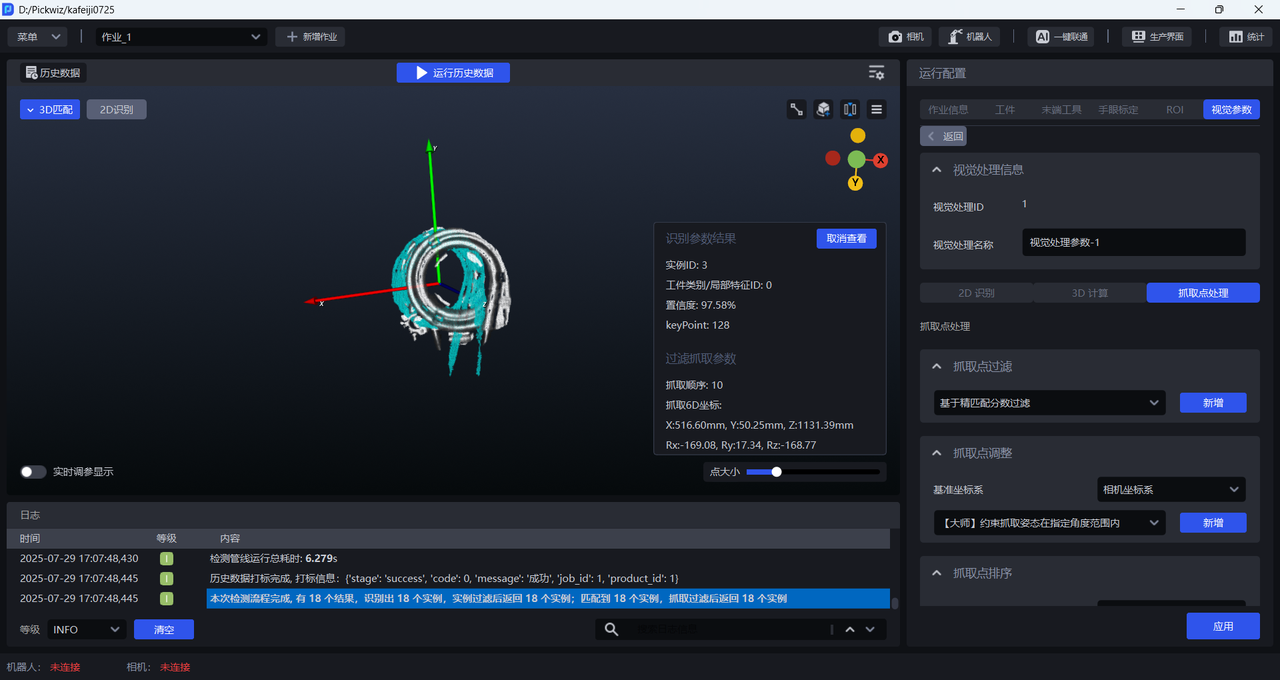

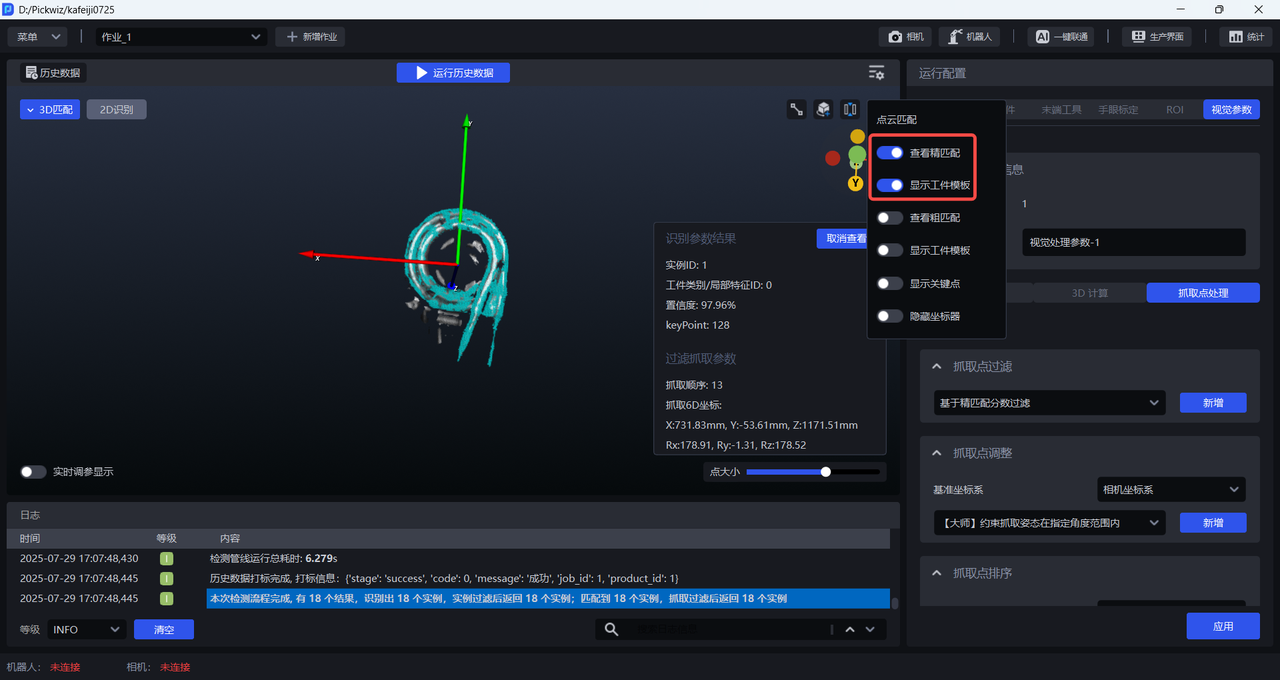

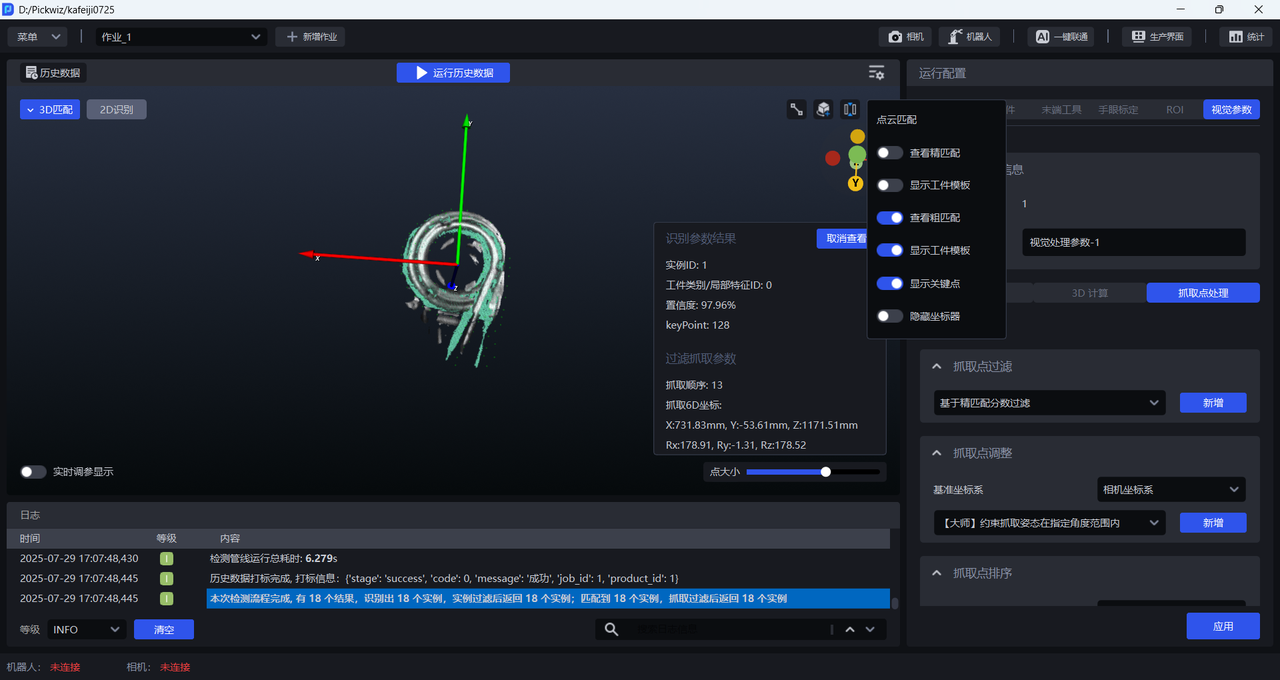

选中单一工件后,可查看工件的点云模板和精匹配结果。

也可以查看工件的关键点和粗匹配结果。

2.2.14 显示拟合圆

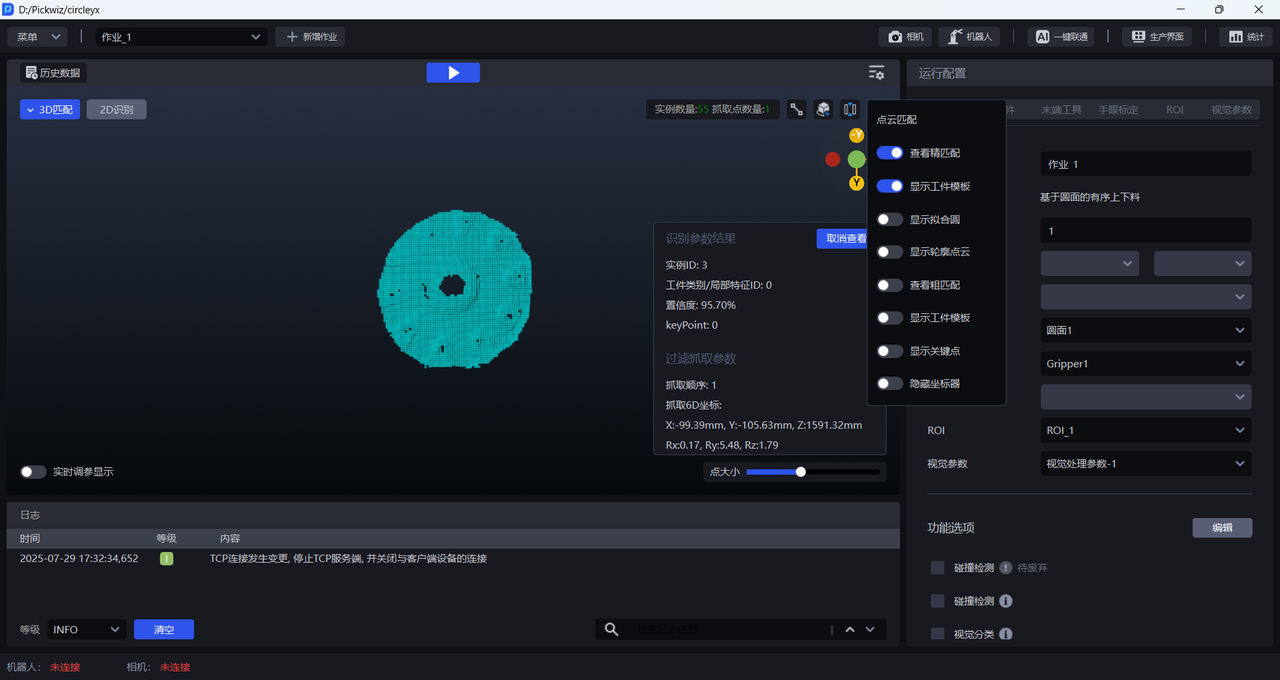

对于圆面工件,开启显示拟合圆可查看拟合的圆形,如下图所示。


2.2.15 显示轮廓点云
对于圆面工件,开启显示轮廓点云可查看圆面工件的轮廓点云,如下图所示。


2.2.16 显示邻域点云

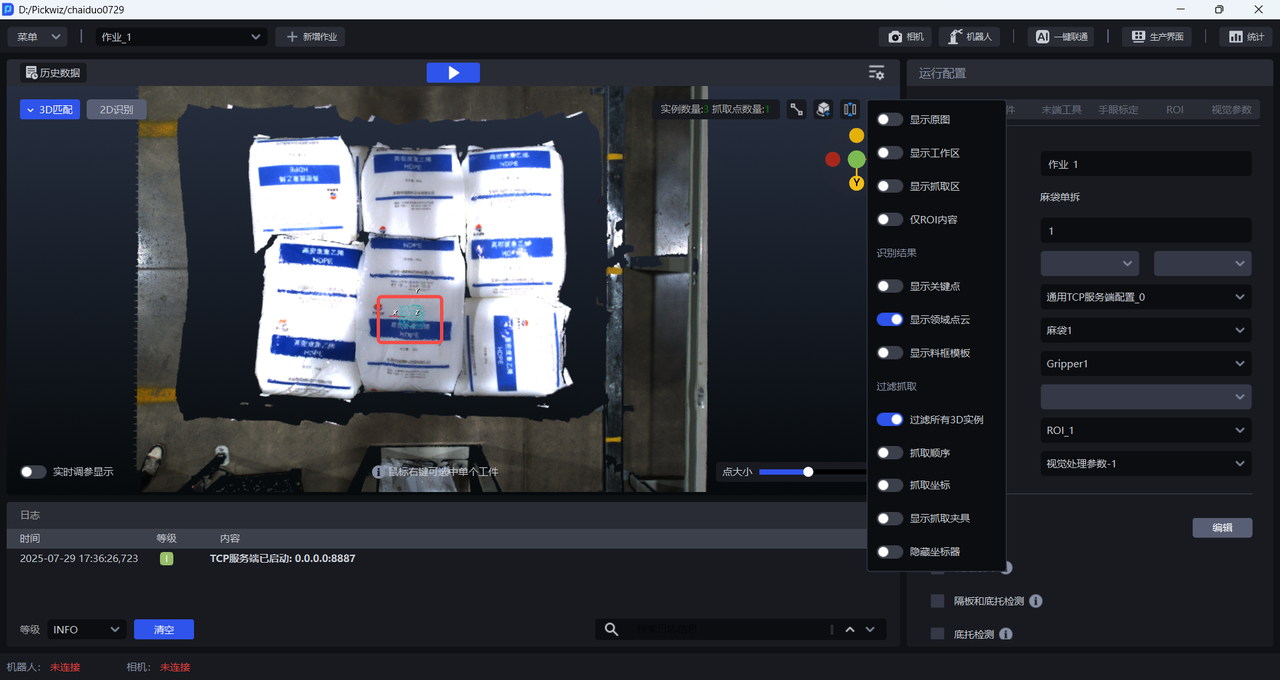

拆垛场景下,在邻域点云范围内计算抓取点。开启时,显示抓取点计算范围内的邻域点云。
