视觉分类使用指南
约 1289 字大约 4 分钟
2025-12-30

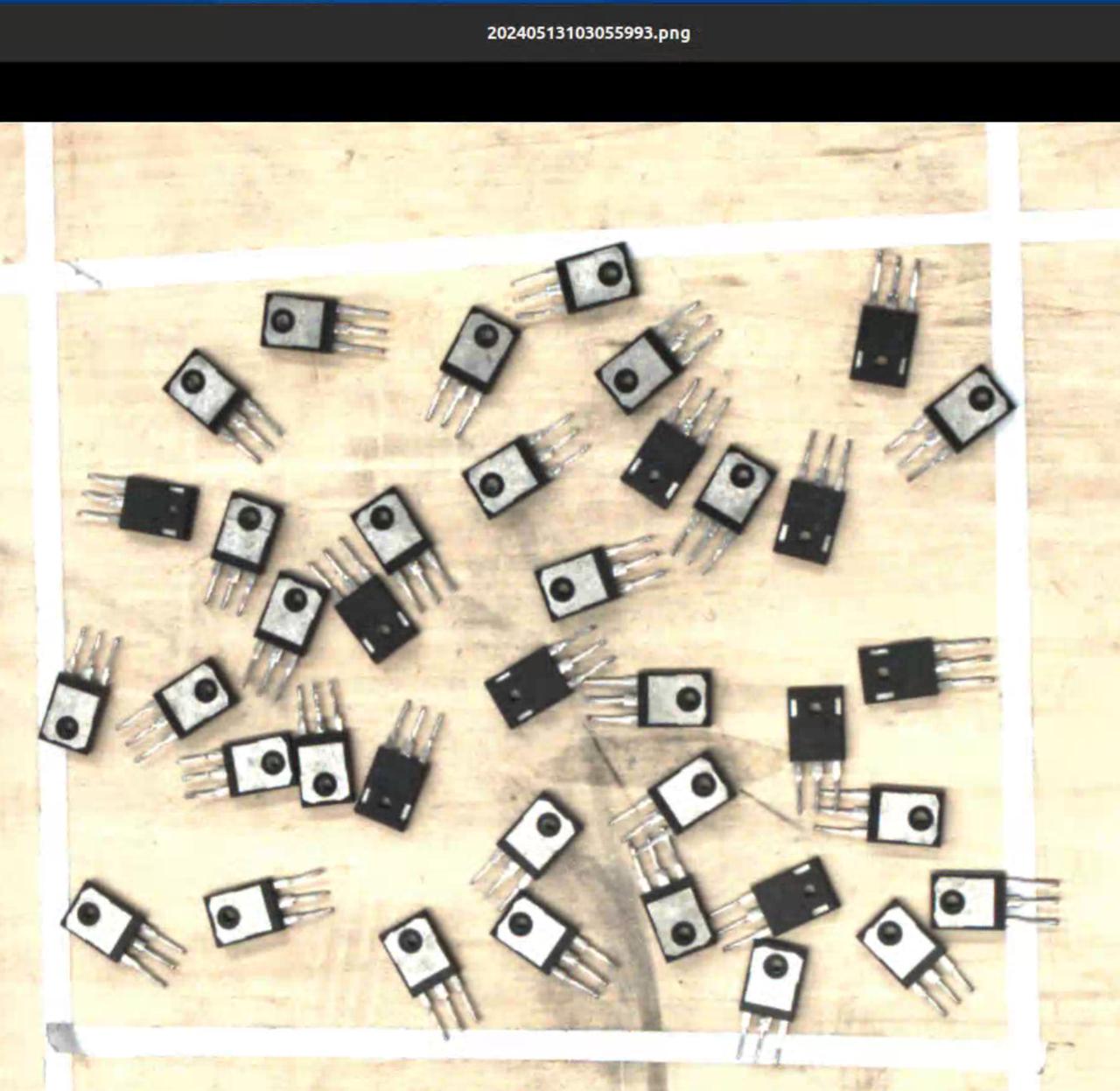

视觉分类功能用于识别同一工件的不同纹理、不同朝向等特征,本文主要介绍开启视觉分类后如何调整相关视觉参数。



1. 操作指南

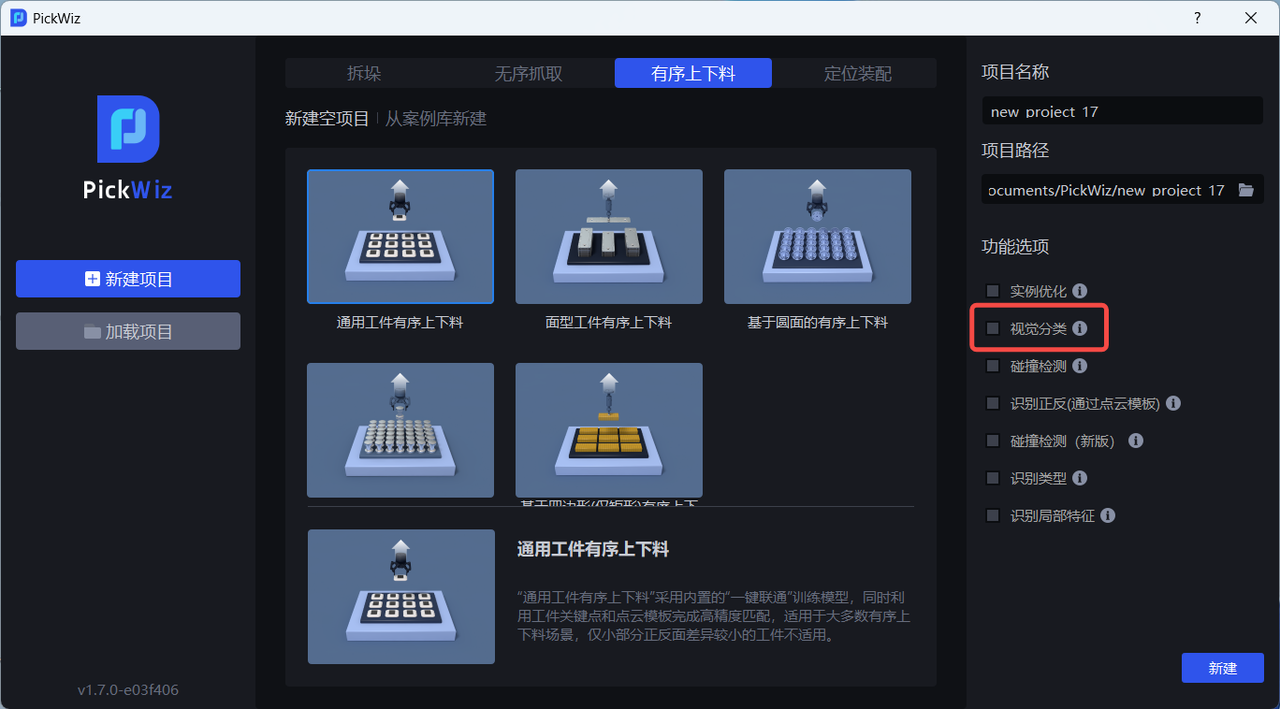

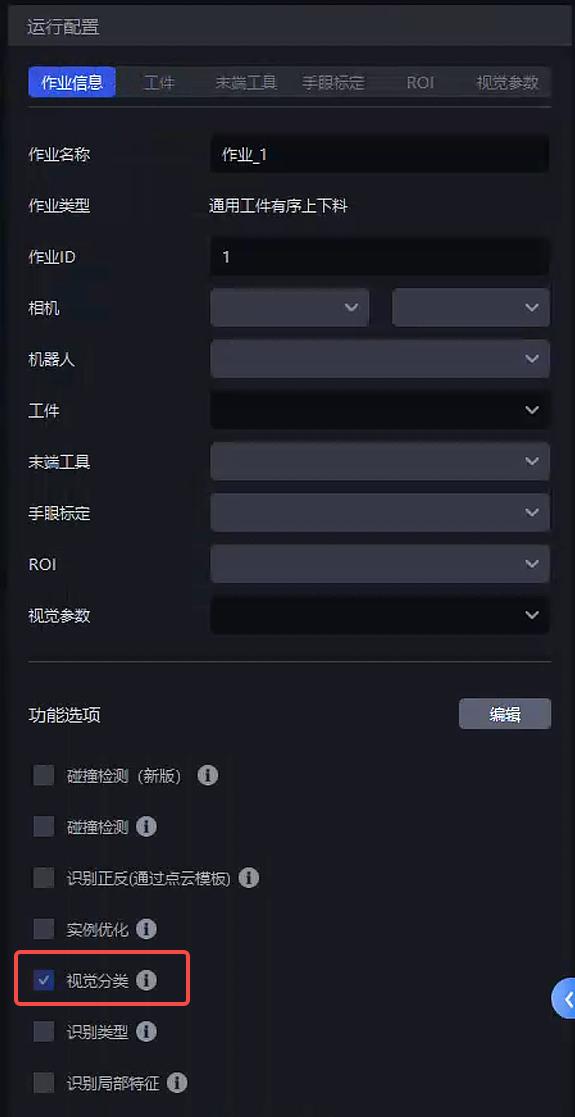

当实际场景中的同一工件具有不同纹理、不同朝向或其他特征,在新建项目时,勾选视觉分类功能;若新建项目时未勾选,则在作业信息界面,点击右下方编辑,然后勾选视觉分类

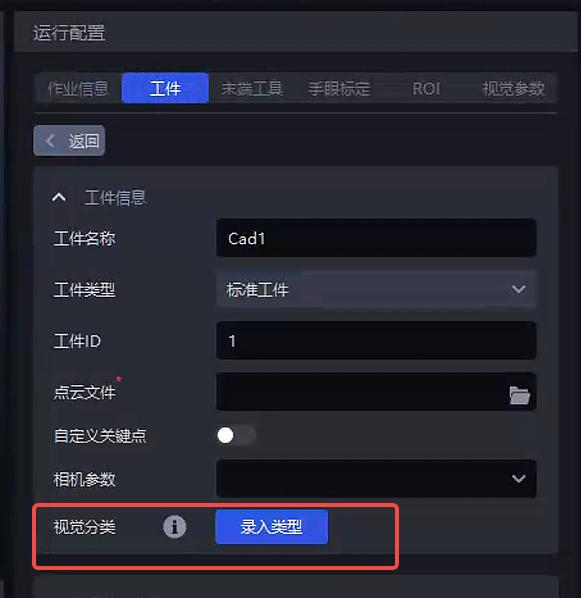

在工件界面-视觉分类点击录入类型,打开类型录入器

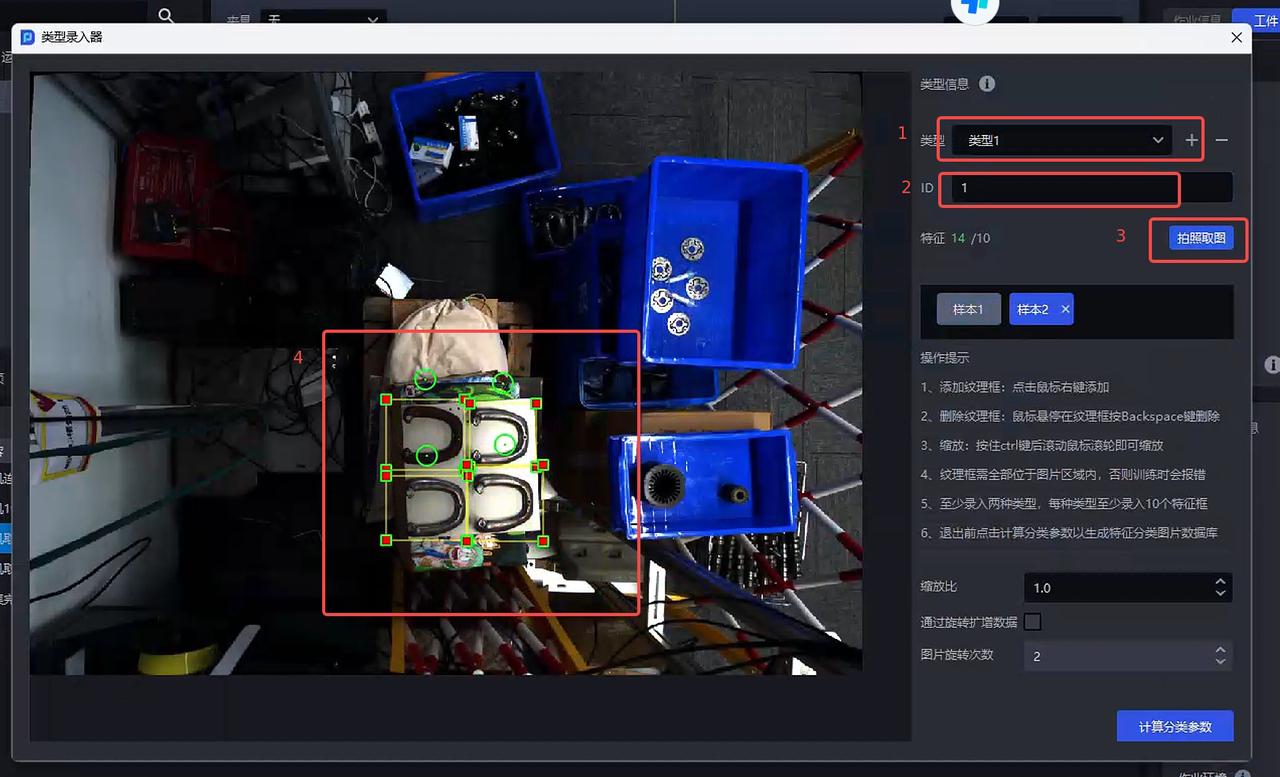

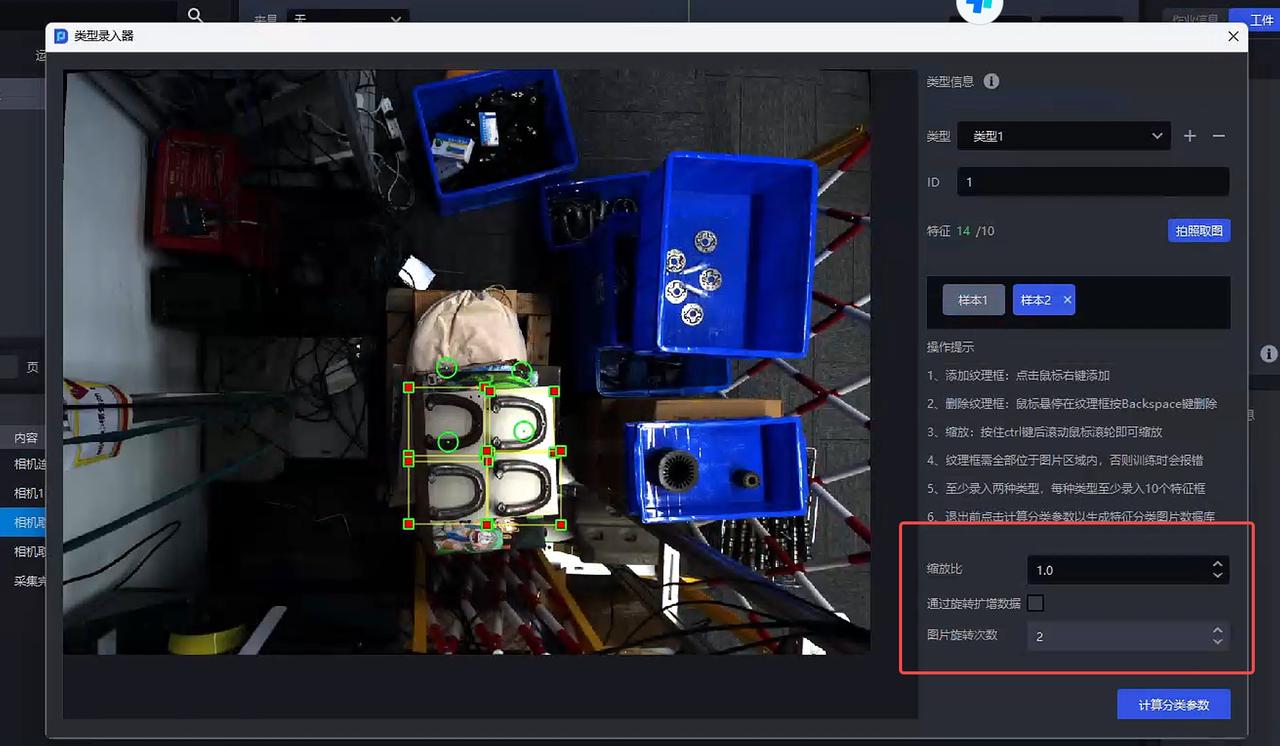

录入类型
点击 + 添加类型
填写类型id
拍照取图
在图片中框选对应图片区域,每种类型至少录入10个样本

调整参数

| 参数 | 说明 | 默认值 | 取值范围 | 调参建议 |
|---|---|---|---|---|
| 缩放比 | 对录入的类型数据库图片进行缩放,提取图片特征。缩放比越小,计算类别信息速度越快。 | 1.0 | 0.1 - 2.0 | 1.0 |
| 通过旋转扩增数据 | 旋转录入的类型图片对类型数据库的图片数量进行扩增 | 勾选 | / | / |
| 图片旋转次数 | 勾选通过旋转扩增数据后,根据图片旋转次数扩增数据库的图片数量如图片旋转次数为4,则图片每次逆时针旋转90°(360°/4),共旋转4次;如图片旋转次数为3,则图片每次逆时针旋转120°(360°/3),共旋转3次 | 2 | [1,360] | 取值越大,扩增的图片角度越多 |
缩放比影响视觉分类的节拍,缩放比越小,节拍越快。正常视觉分类节拍在0.5s以内

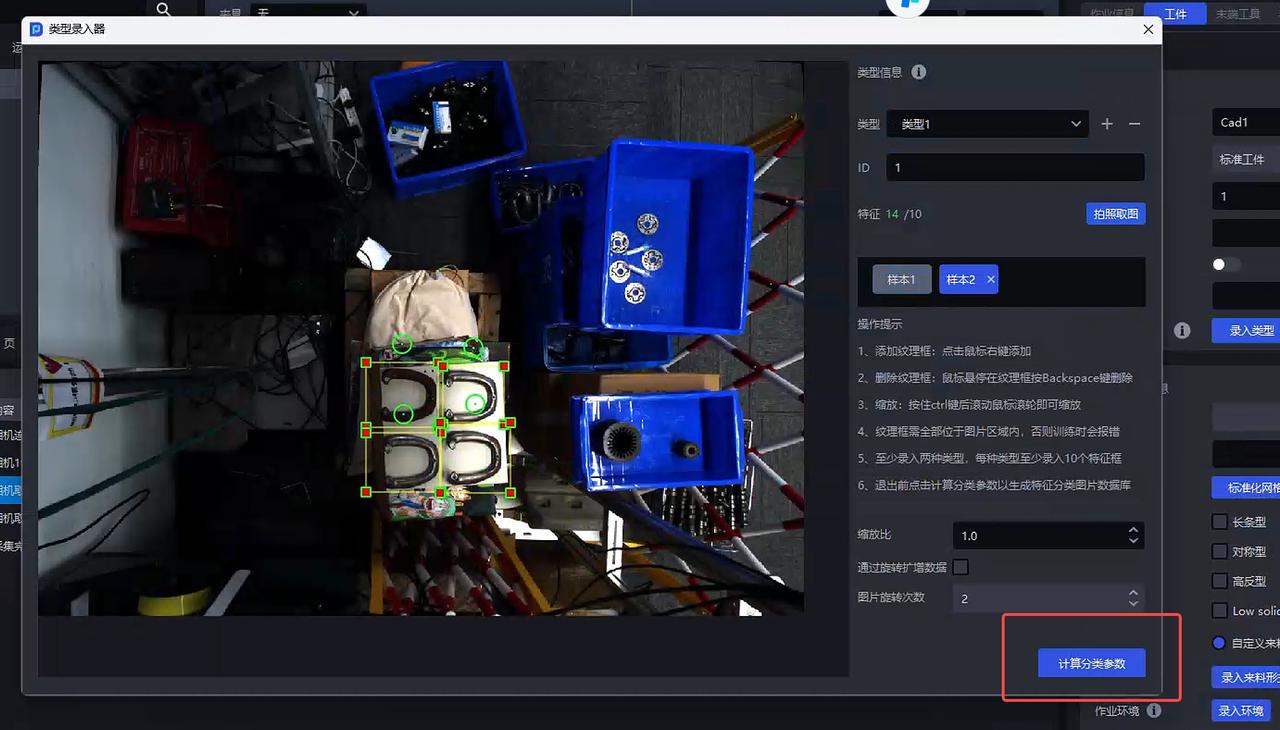

最后点击 计算分类参数,关闭类型录入器

返回类别信息

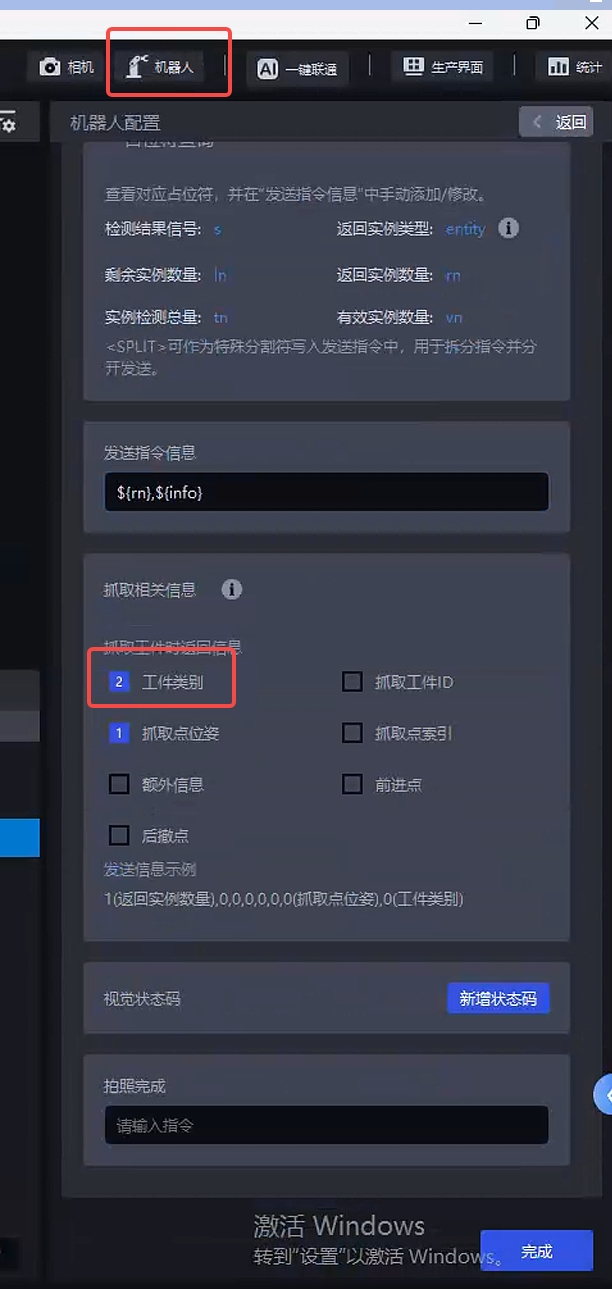

点击 机器人面板 打开机器人配置,在抓取相关信息中,勾选工件类别,机器人可以获取相关的类别信息

2. 调参指南

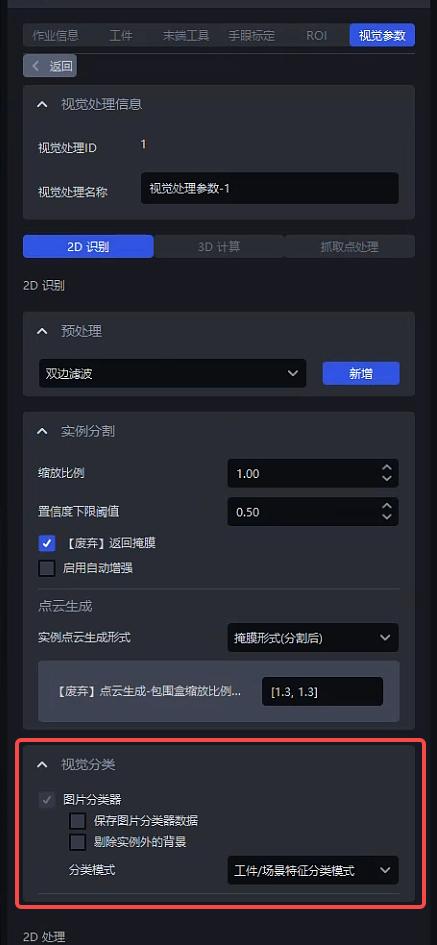

在作业信息选择好各配置项后,在视觉参数-2D识别-视觉分类调整参数

| 参数 | 说明 | 默认值 | 取值范围 | 调参建议 |
|---|---|---|---|---|
| 保存图片分类器数据 | 勾选则保存类型录入器录入的信息 | 勾选 | / | 通常不需要调整 |
| 剔除实例外的背景 | 勾选则视觉分类检测的图片会只保留掩膜区域,剔除图片背景,可以减少图片背景对类别判断的影响。 | 不勾选 | / | 通常不需要调整 |
| 分类模式 |
| 工件/场景特征分类模式 |
| 当工件和场景类似,只有颜色上有区别时,请使用颜色分类模式,其余情况默认工件/场景特征分类模式 |

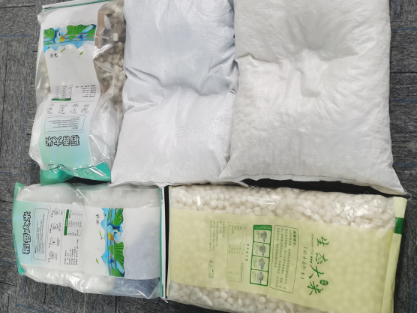

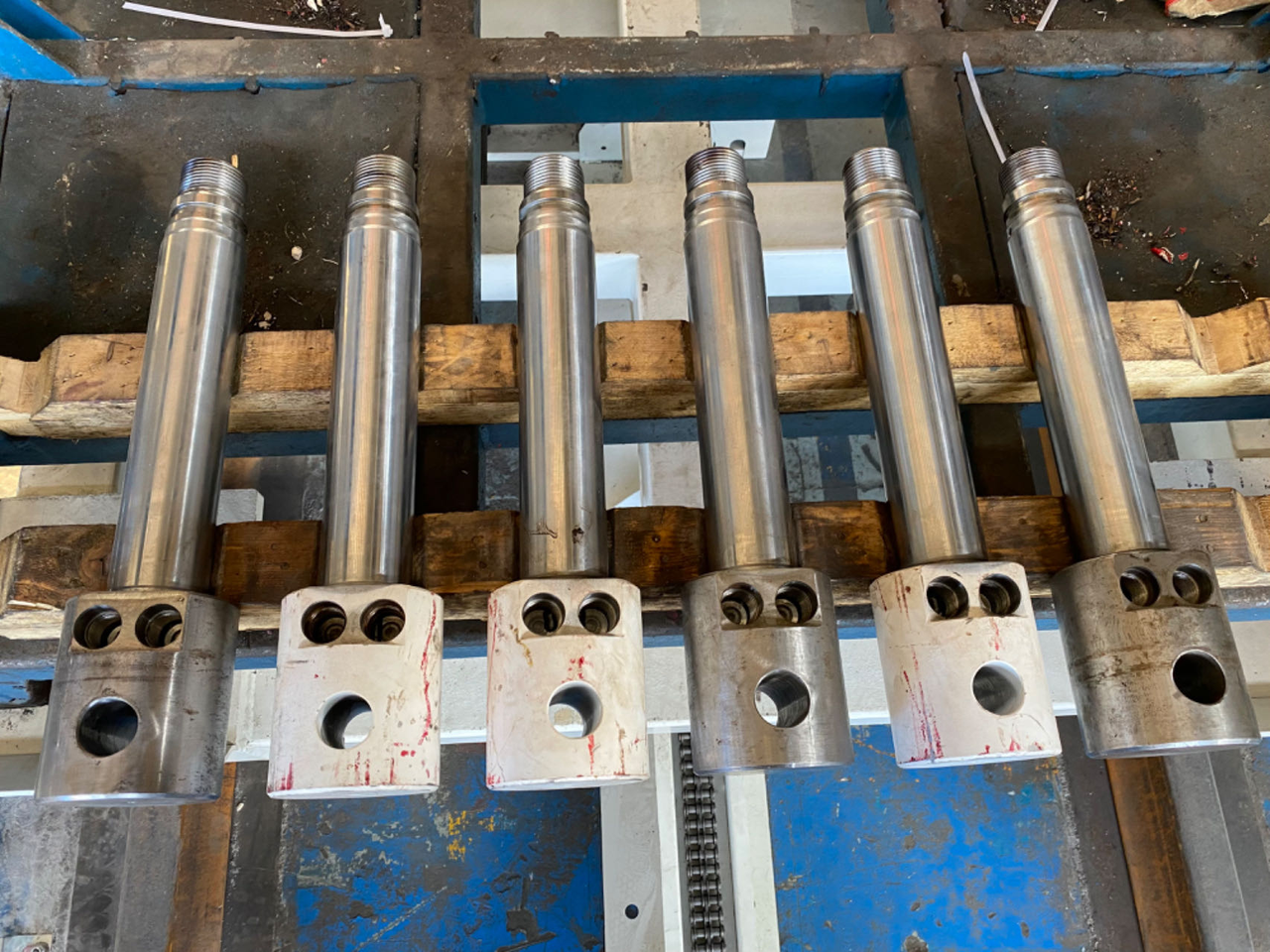

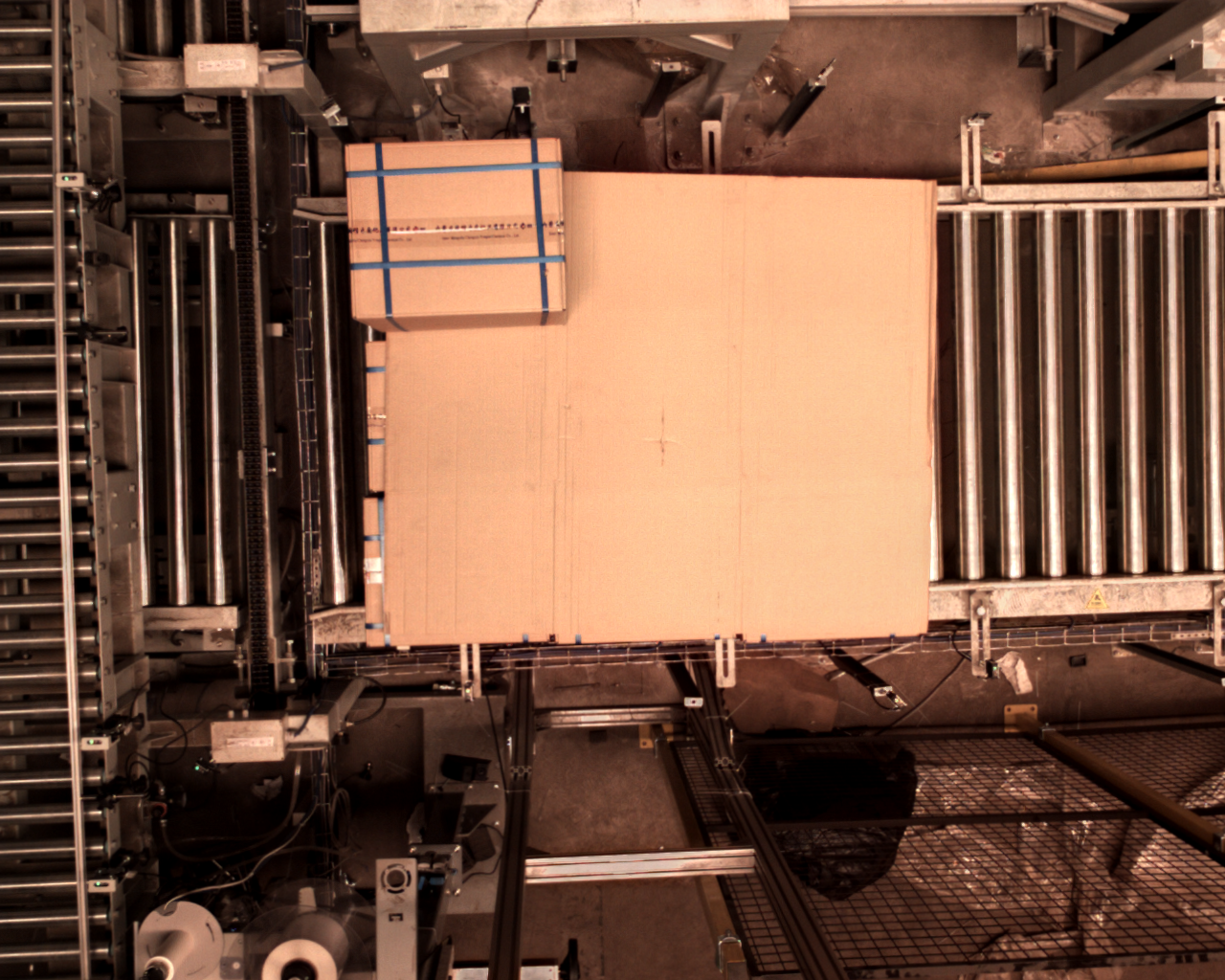

示例:工件/场景特征明显,使用工件/场景特征分类模式进行分类。

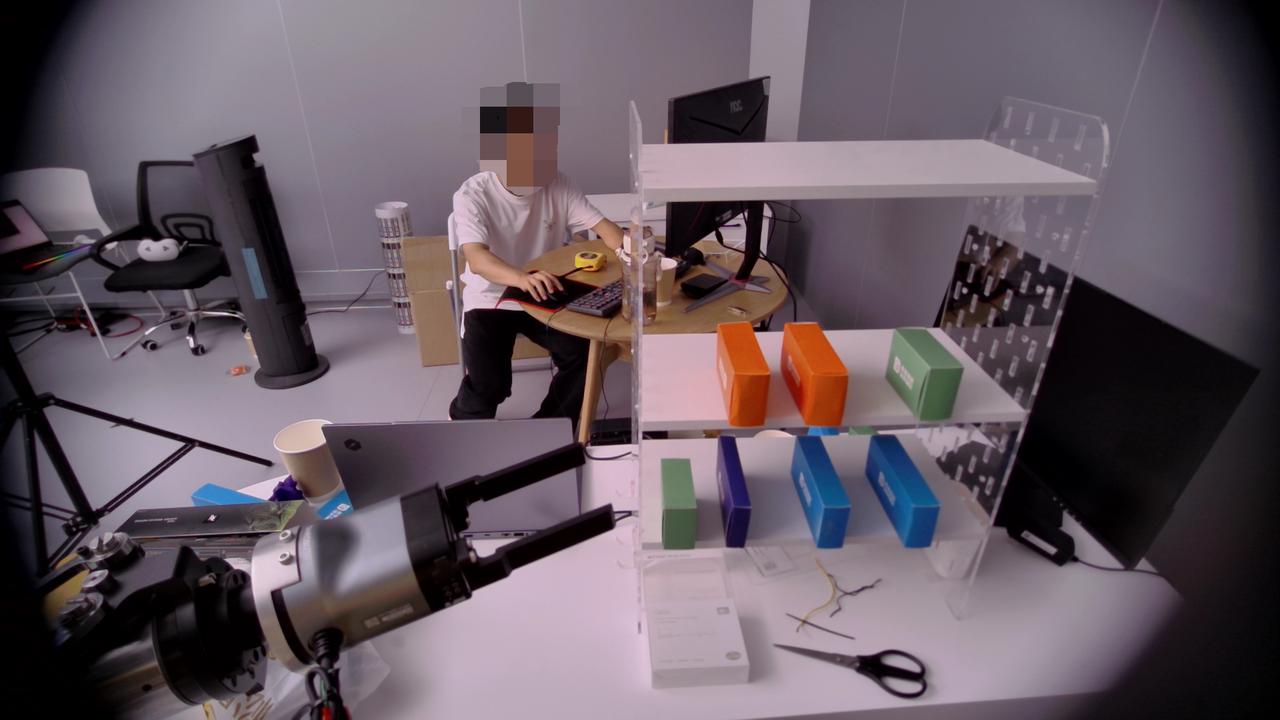

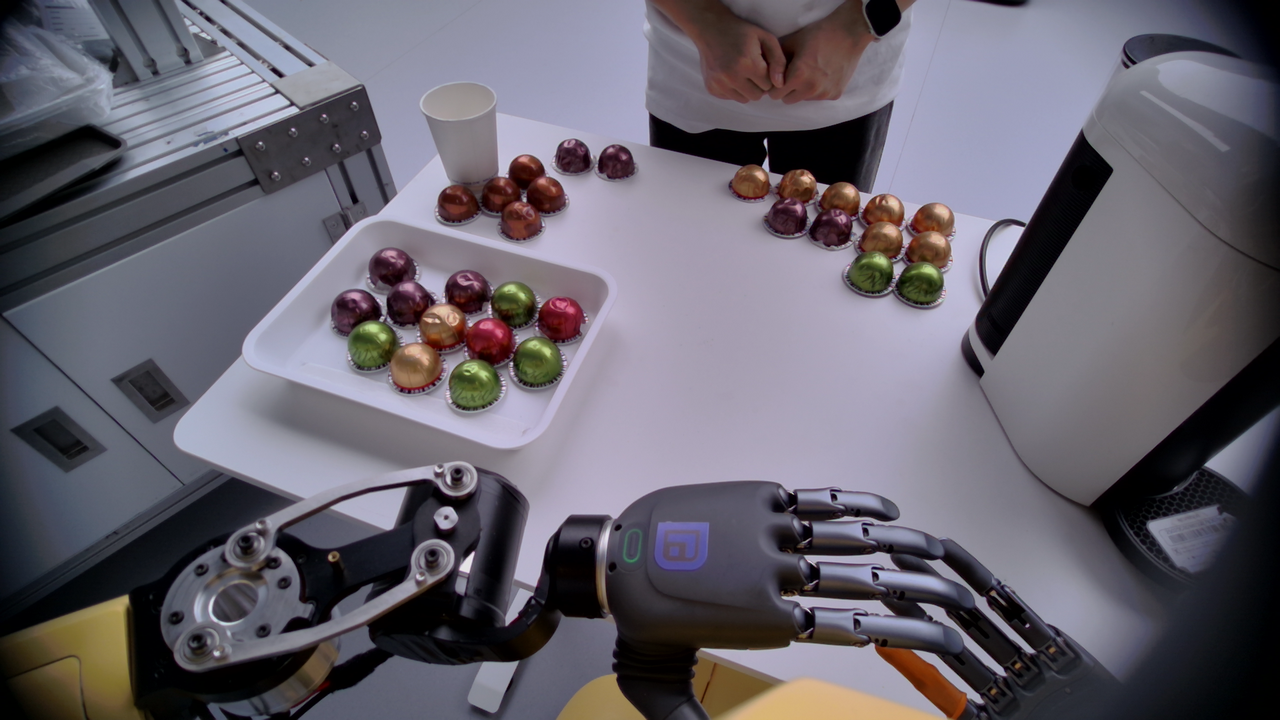

示例:颜色特征明显,使用颜色分类模式进行分类。
