相机连接与调参指南

约 5286 字大约 18 分钟

2025-12-23

1. 相机连接

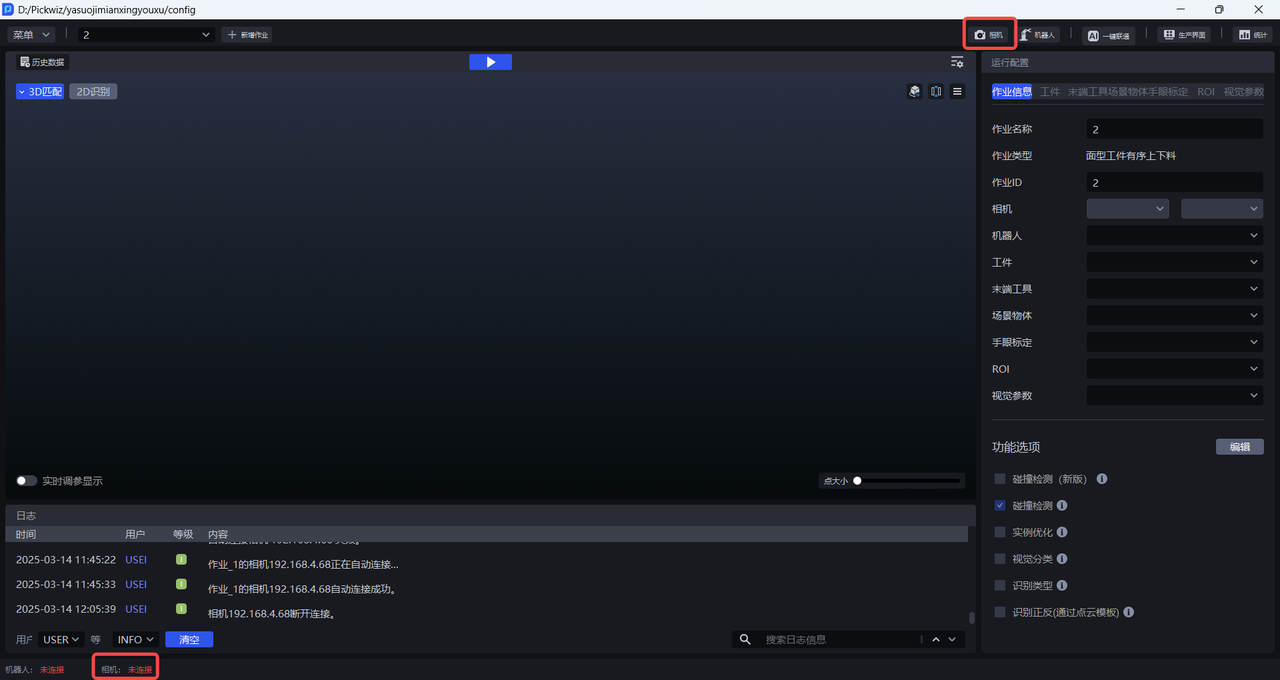

使用网线连接相机与工控机，打开相机电源，然后在主界面点击相机面板，打开相机界面

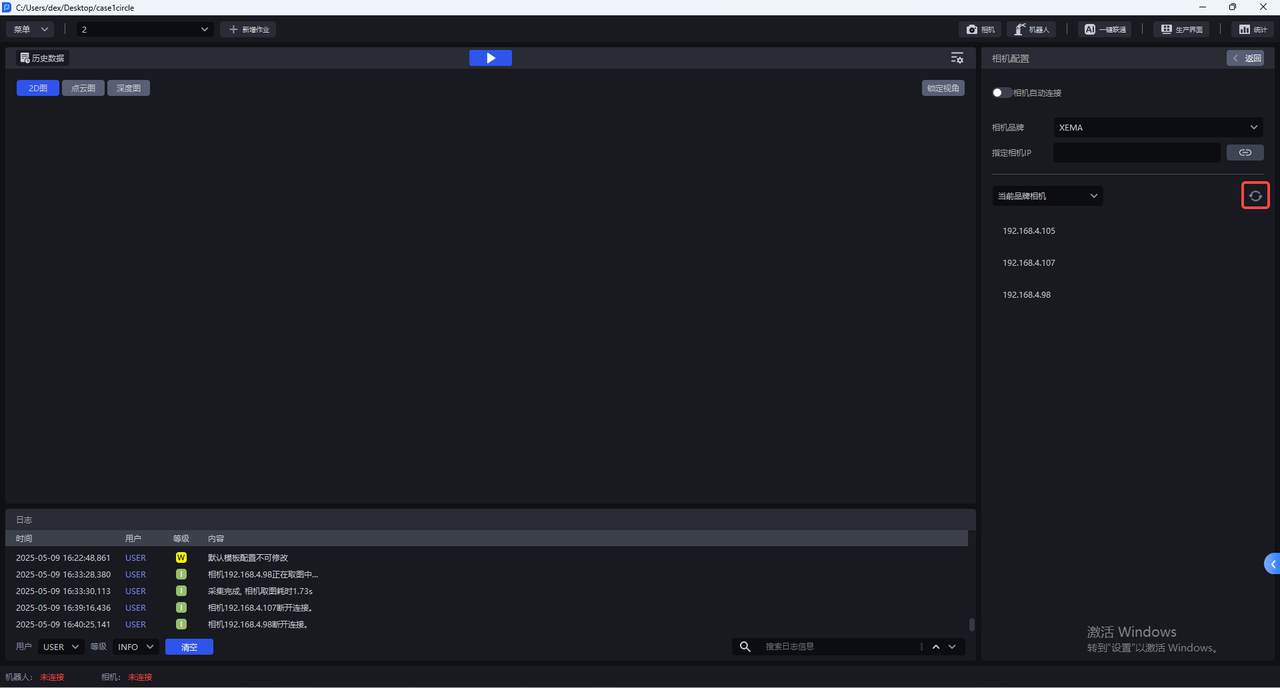

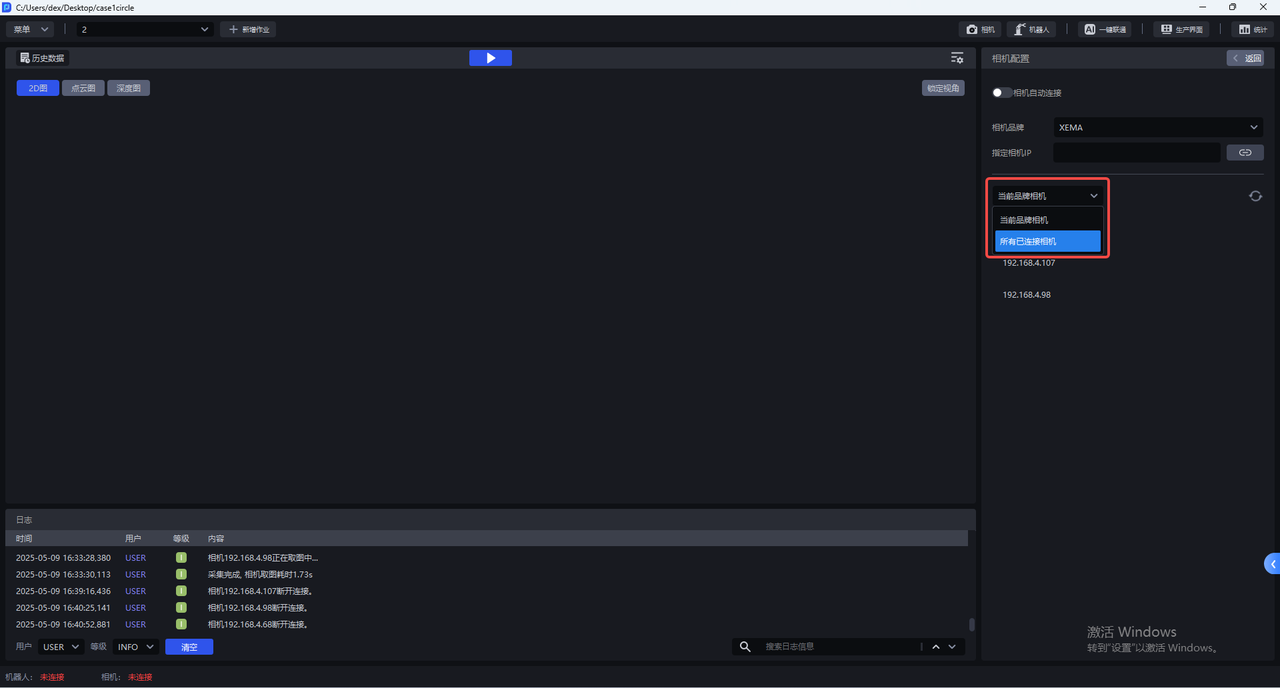

在相机界面选择需要连接的相机品牌，可选XEMA、FINCH、SPARROW、KINGFISHER、KINGFISHER-R，然后点击搜索当前品牌相机或以前连接过的相机，连接对应IP地址的相机。

连接Kingfisher相机时请注意：
连接Kingfisher相机前，请参考 KINGFISHER系列相机使用手册下载安装MVS软件。请先下载安装MVS再下载安装PickWiz，否则相机品牌中可能无法搜索到Kingfisher相机。
若先下载安装PickWiz再下载安装MVS，相机品牌中可能无法搜索到Kingfisher相机，请重启后再打开PickWiz。

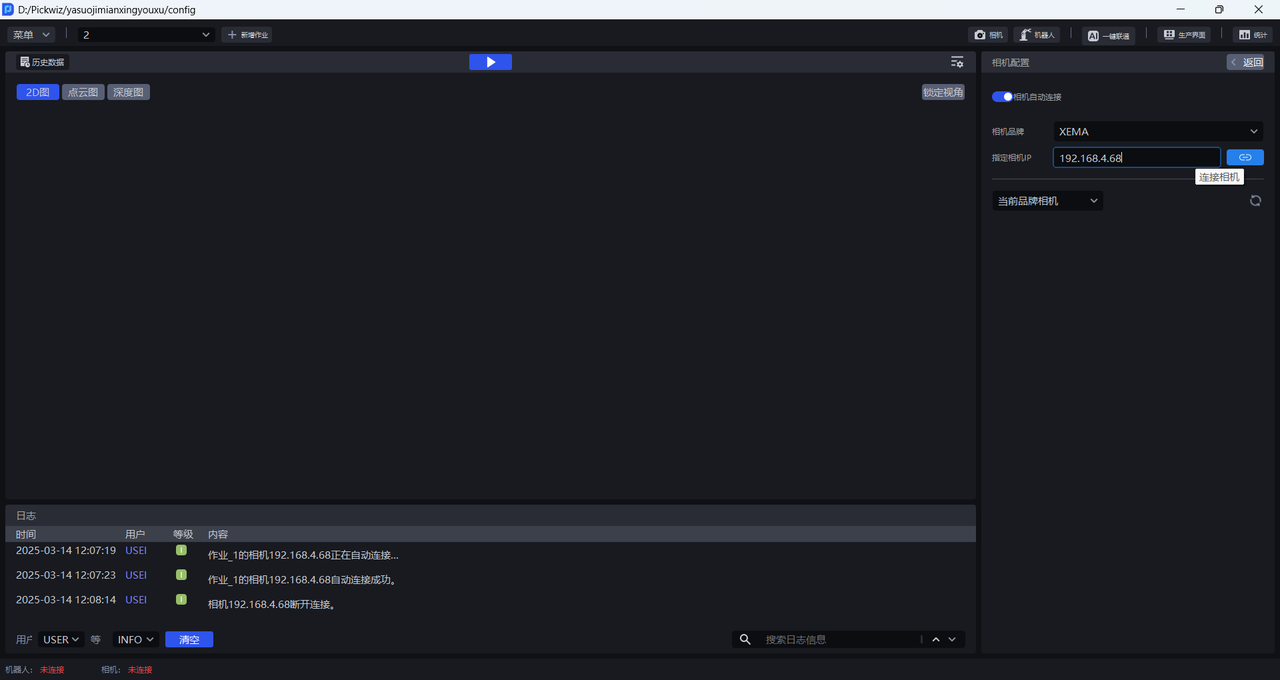

也可直接输入相机的IP地址然后点击连接相机按钮。

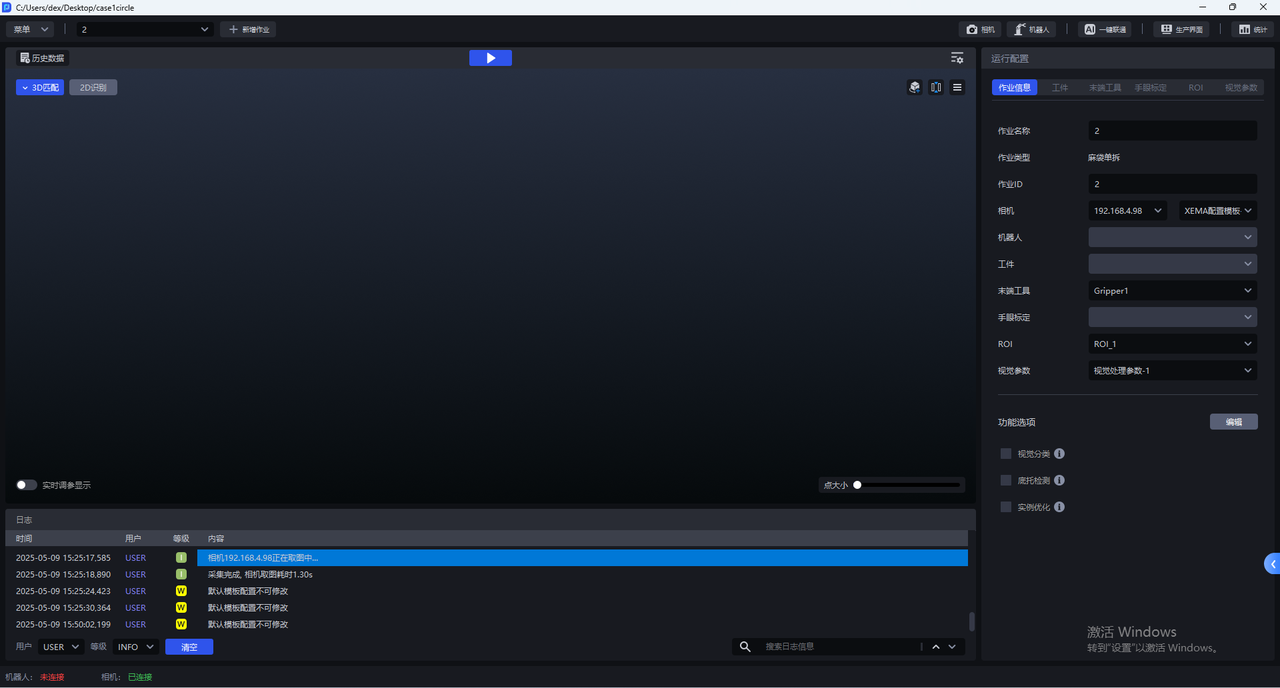

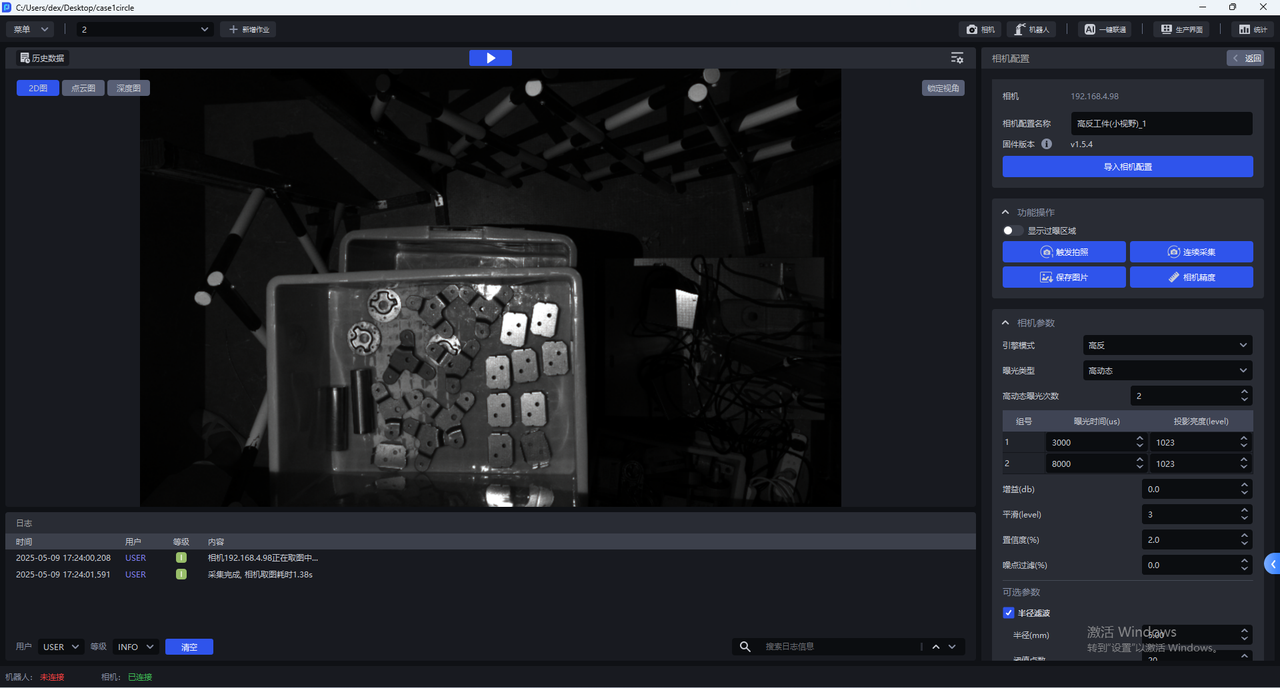

相机连接成功后，应当在作业信息界面为当前作业选择相机，选择相机后，状态栏的相机连接状态变为"已连接"，如下图所示。

2. 相机配置

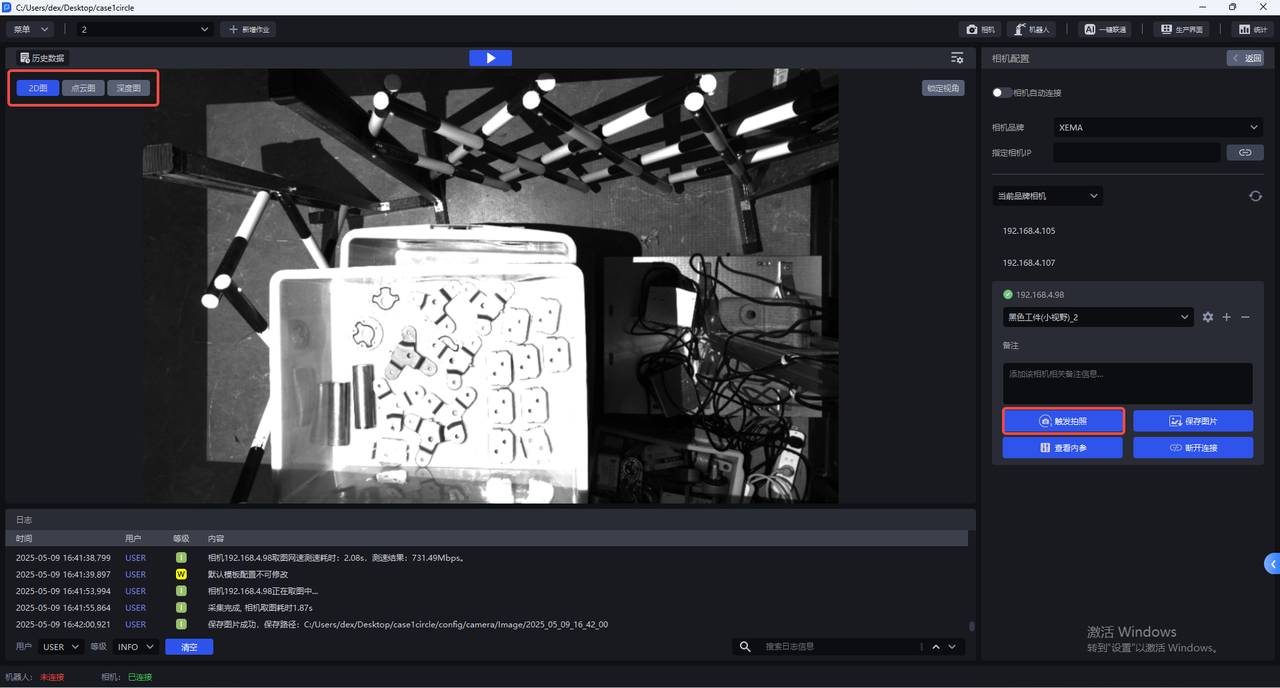

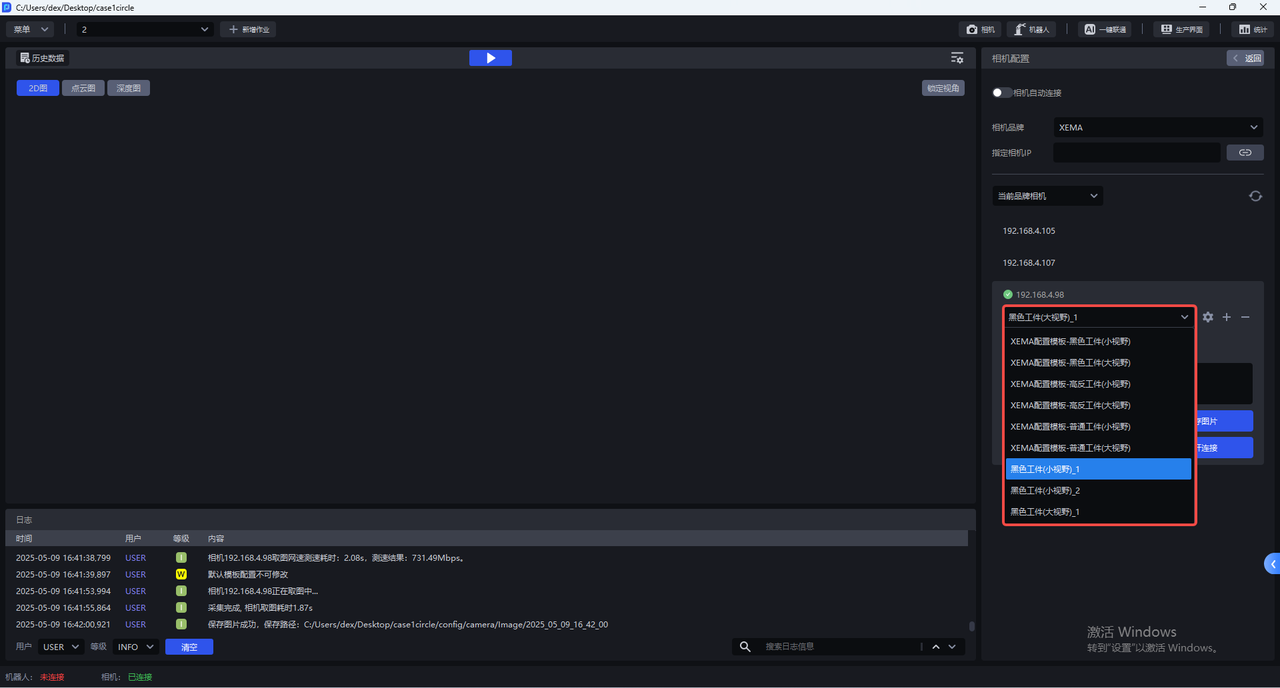

每个相机具有多个默认配置，所有默认配置不可更改。选择对应的默认配置，点击触发拍照，使用成像参数拍摄2D图、点云图、深度图，可在左侧的可视化视窗查看成像质量。

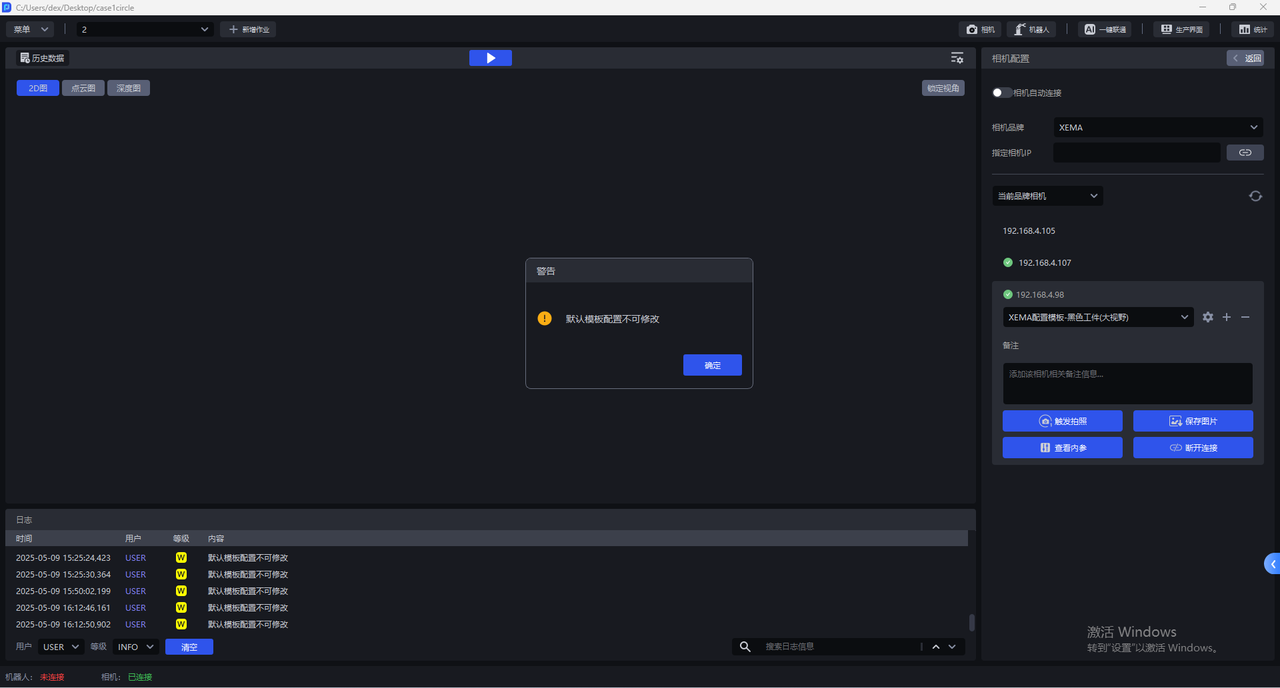

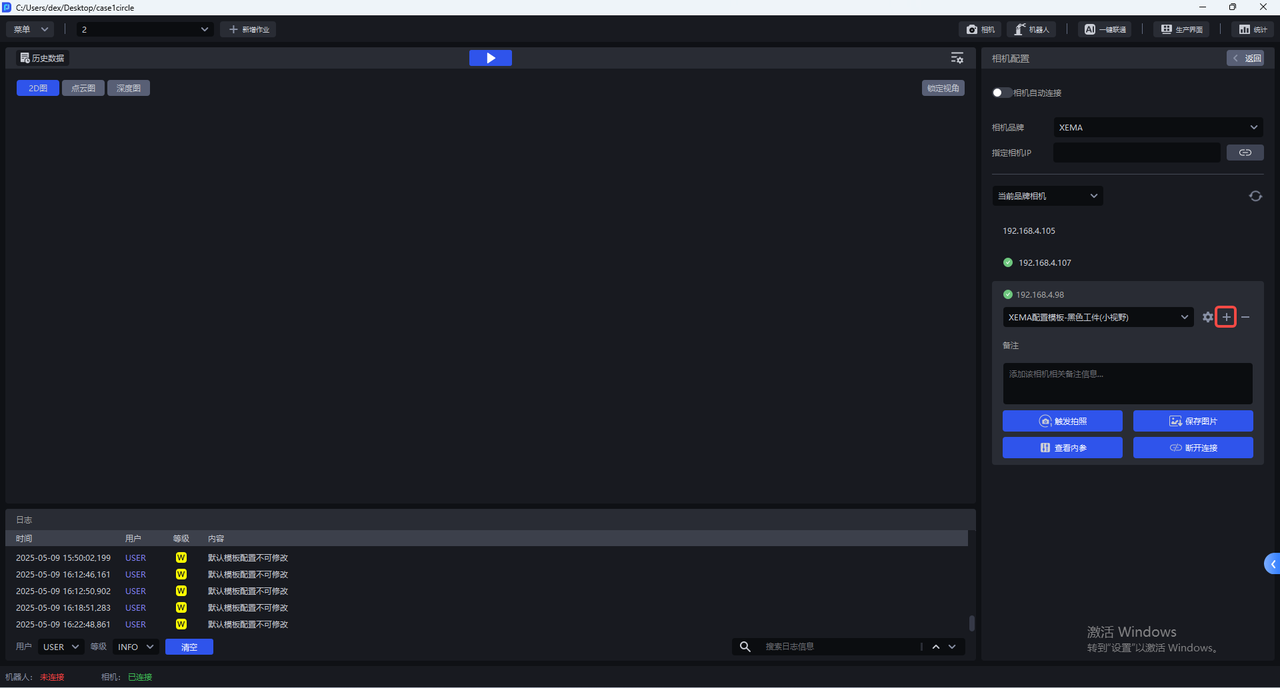

相机默认配置不可更改，若所有默认配置拍摄的2D图都无法达到曝光正常，可点击+复制当前的相机默认配置，新增一个相同的相机配置，直接进入相机配置界面修改参数。

复制当前的相机默认配置后，可切换为新增的相机配置，点击设置按钮，进入相机配置界面修改参数。

点击—，可删除新增的相机配置。

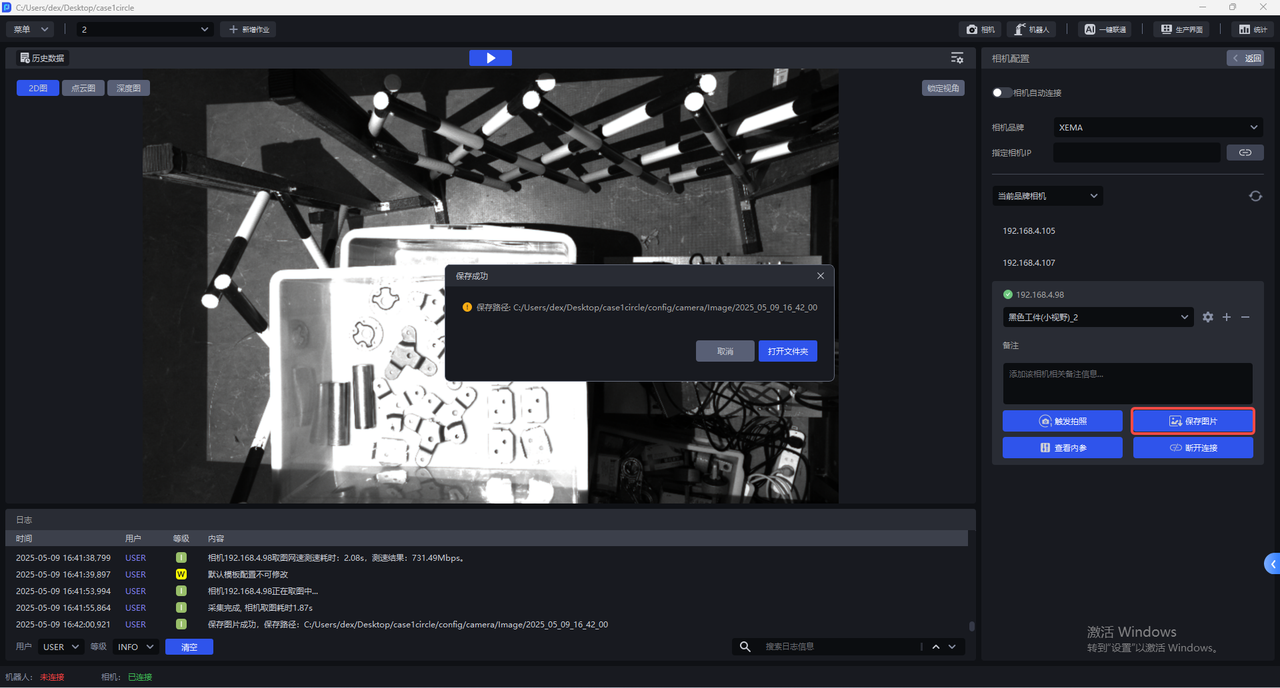

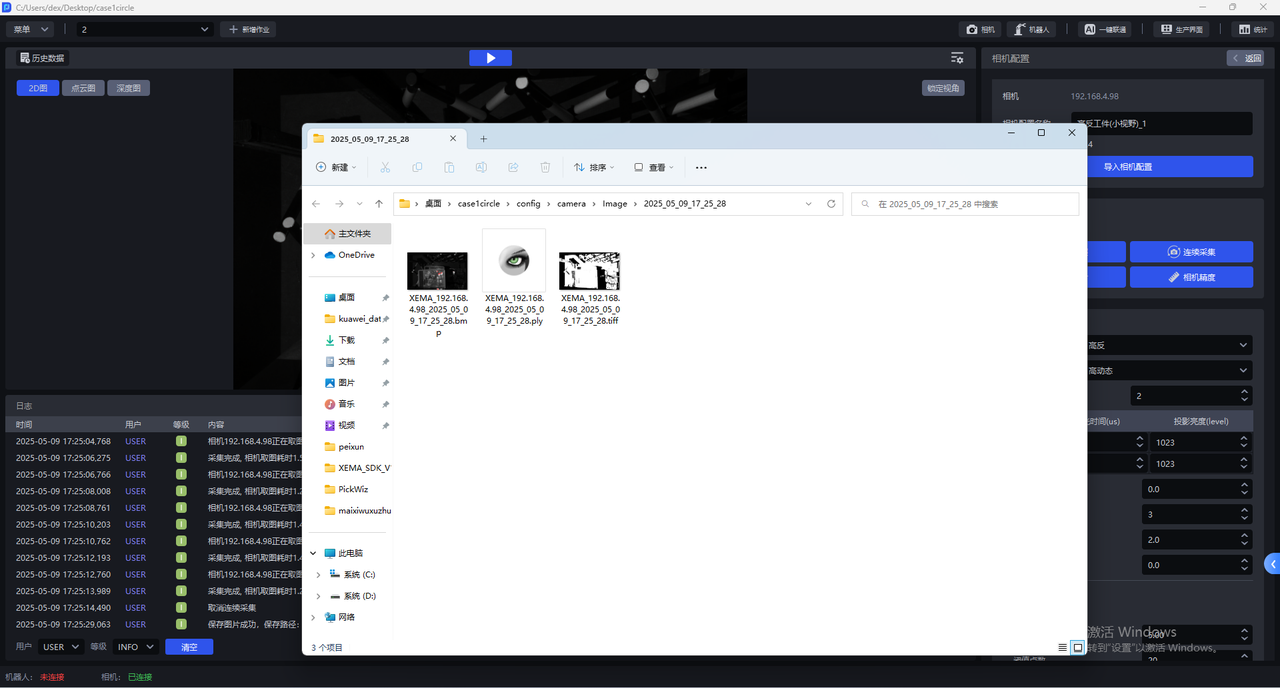

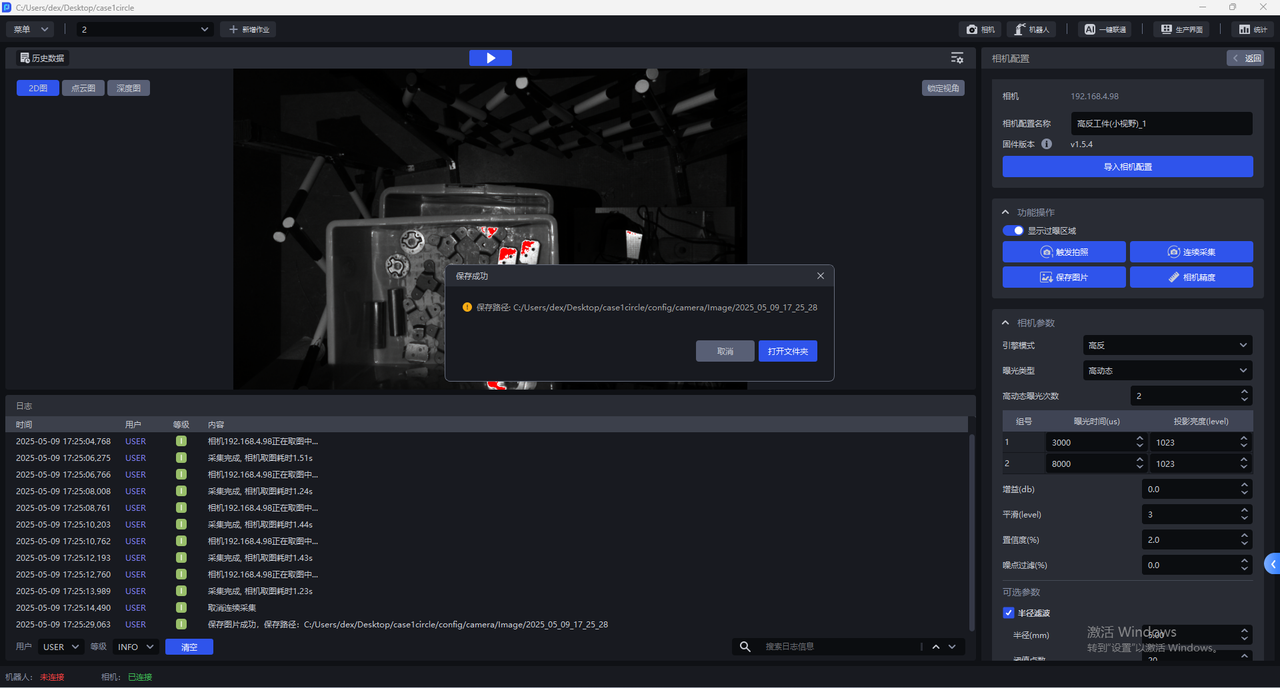

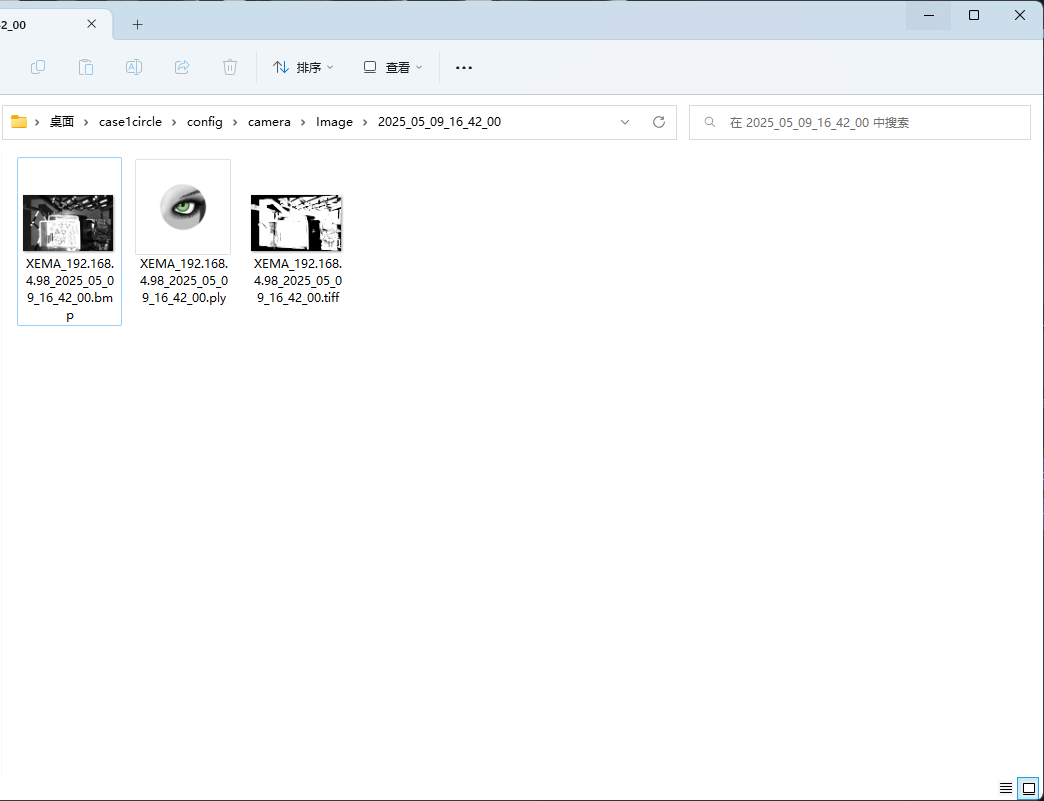

点击保存图片，可保存使用当前配置拍摄的2D图、点云图、深度图到本机，如下图所示，保存路径为项目文件夹/config/camera/image/拍摄时间，后缀名为bmp的是2D图、后缀名是ply的是点云图、后缀名是tiff的是深度图。

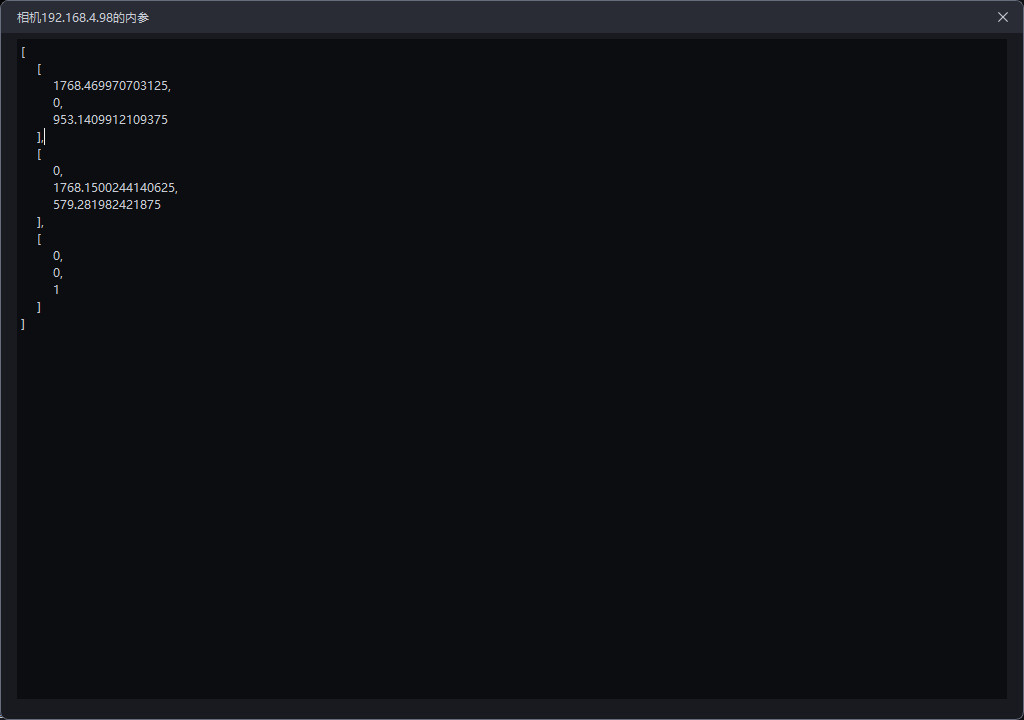

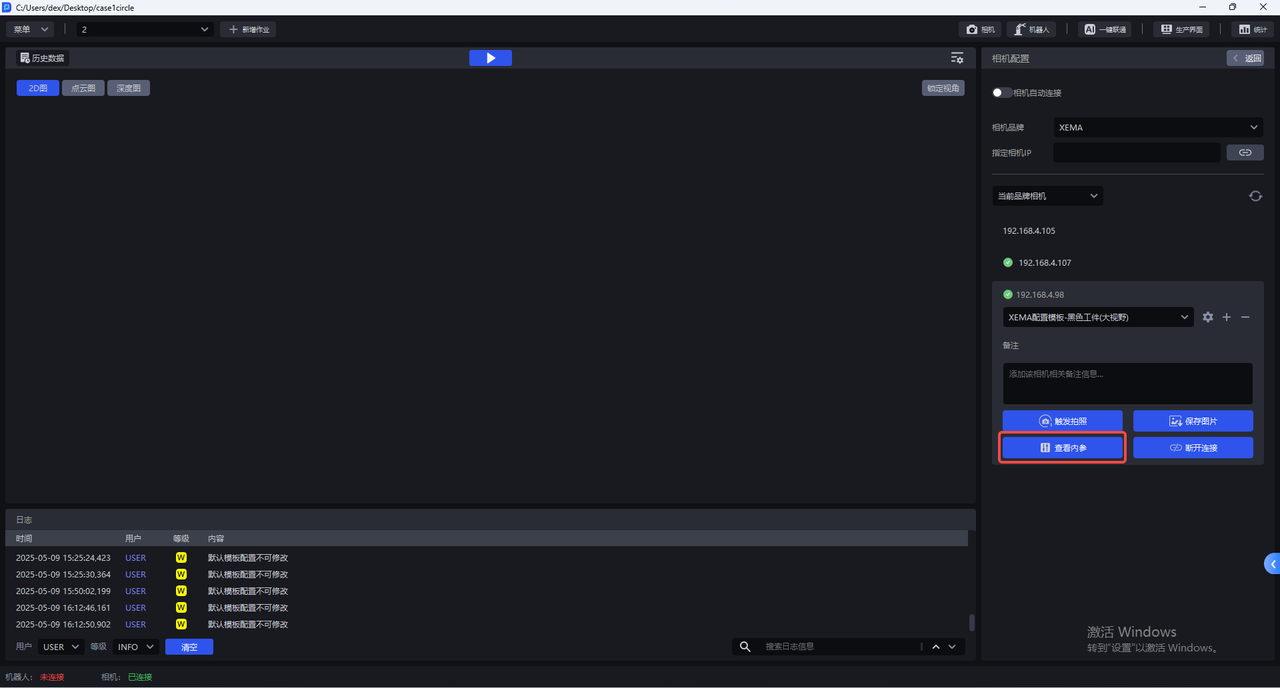

点击查看内参，可查看相机内参，包括镜头焦距、主点坐标、畸变系数等。

点击断开连接可断开该相机的连接，重新选择相机连接。

2.1 导入相机配置

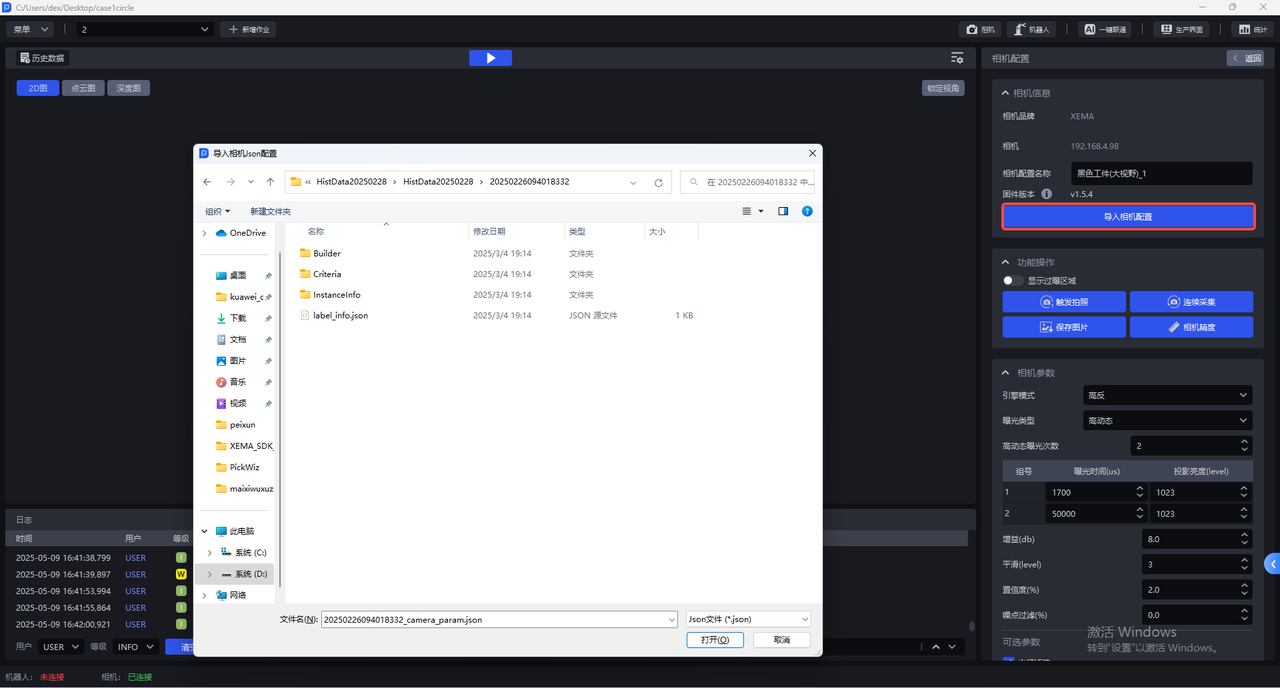

进入相机配置界面，点击导入相机配置可将已有的相机配置导入相机。

2.2 功能操作

相机配置界面有如下功能操作：

显示过曝区域

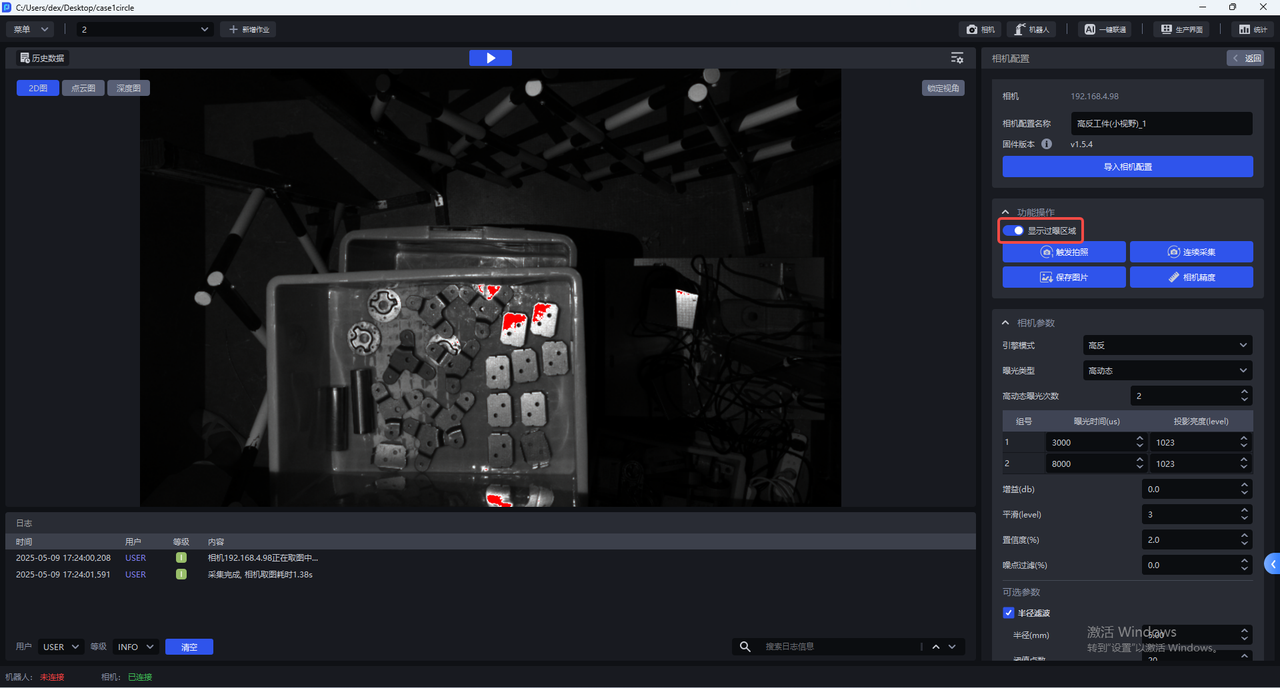

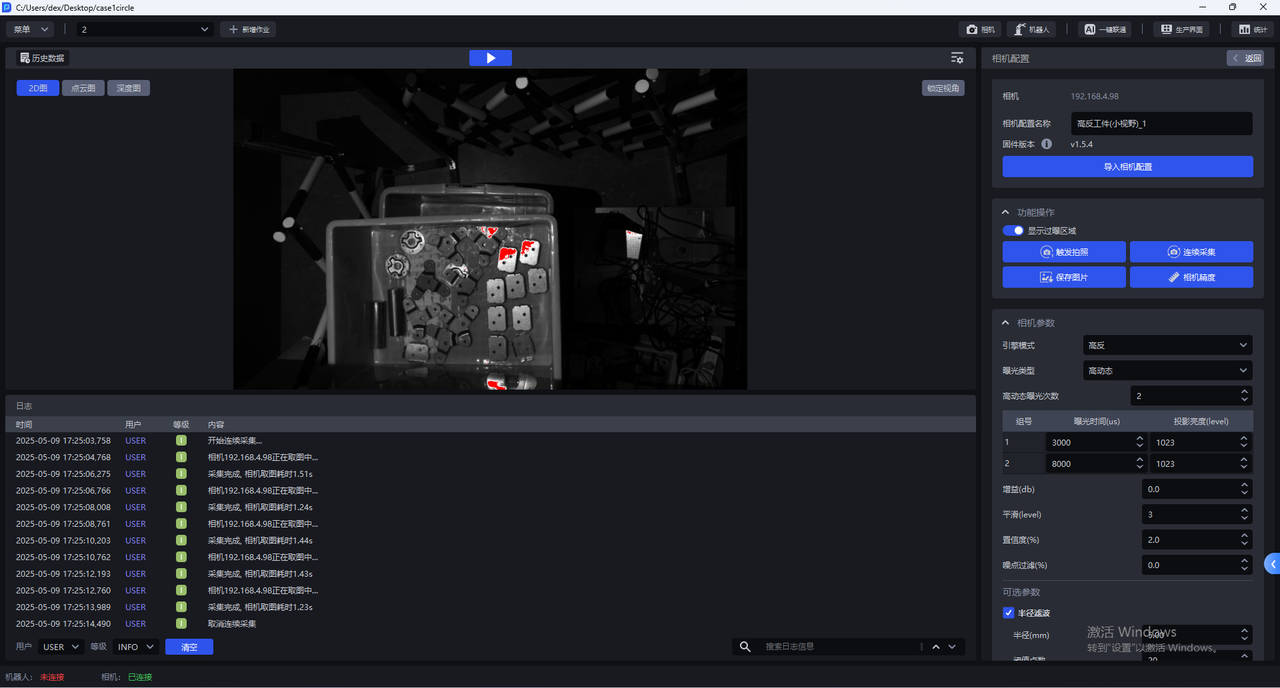

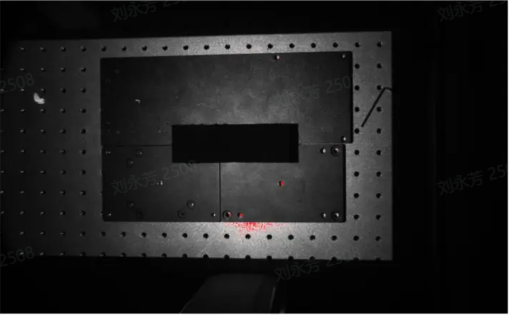

开启 显示过曝区域 后，可视化视窗将显示当前图像的过曝区域，如下图所示。

触发拍照

点击触发拍照，使用当前的相机配置拍摄2D图、点云图、深度图，可在可视化视窗查看当前相机配置的成像质量。

连续采集

点击连续采集，相机将连续拍照，点击取消采集才停止拍照

保存图片

点击保存图片，可保存拍摄的2D图、点云图、深度图

相机精度

点击相机精度，可查看和校验相机精度

2.3 相机精度

2.3.1 查看相机精度

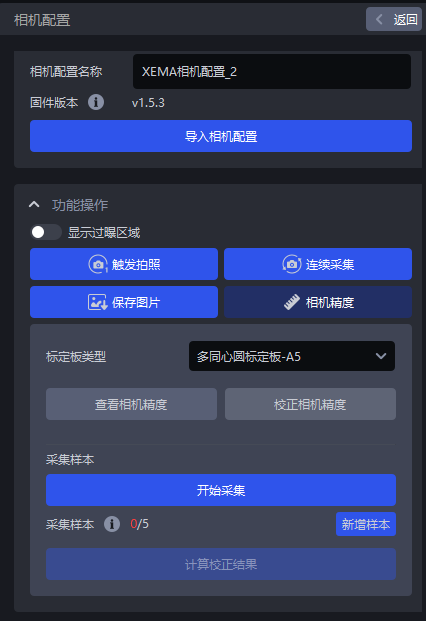

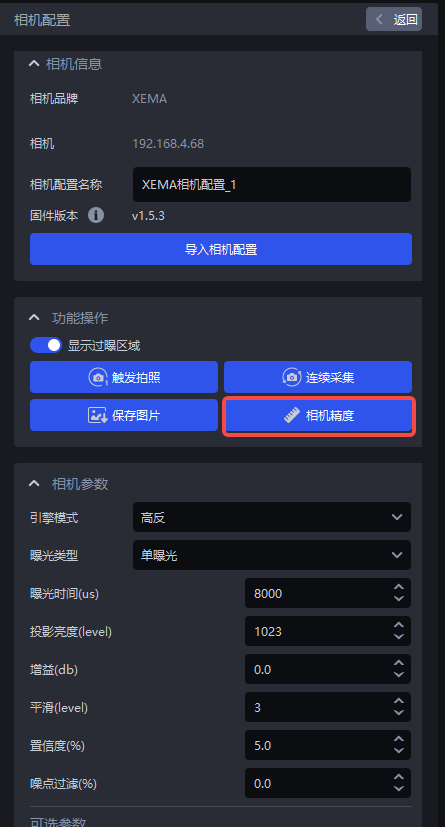

将标定板放置在相机视野内，在相机配置界面点击相机精度，会出现相机精度界面，如下图所示

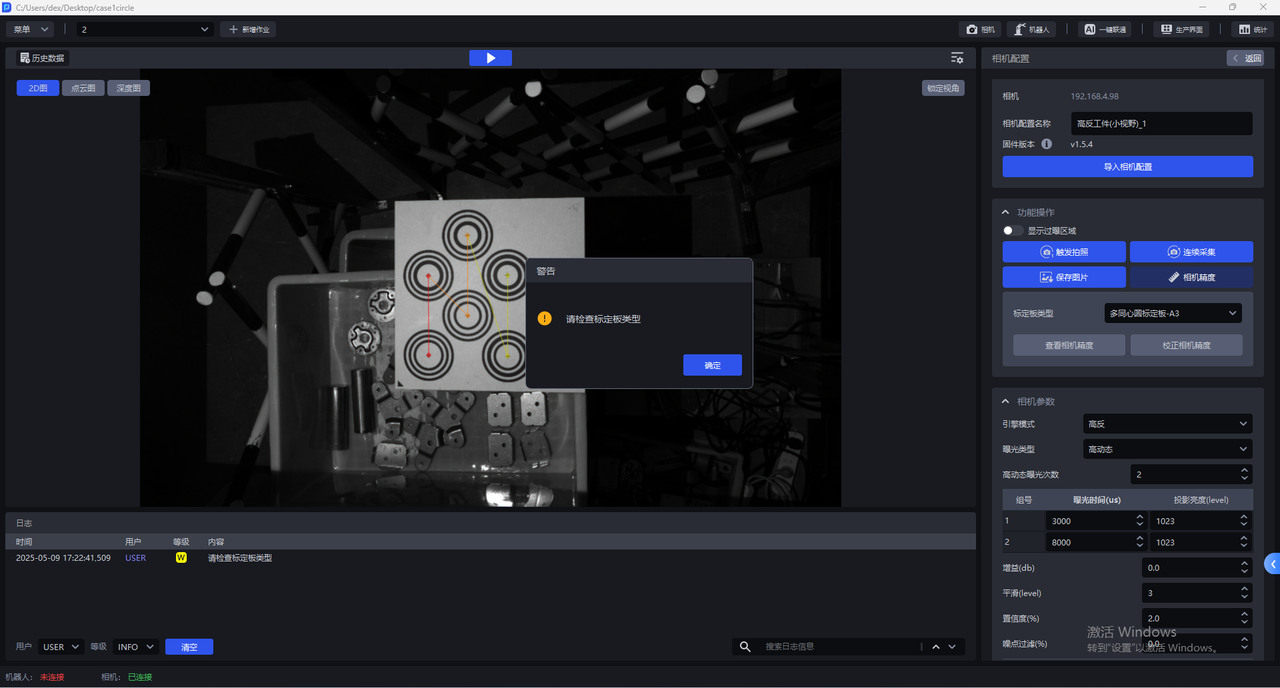

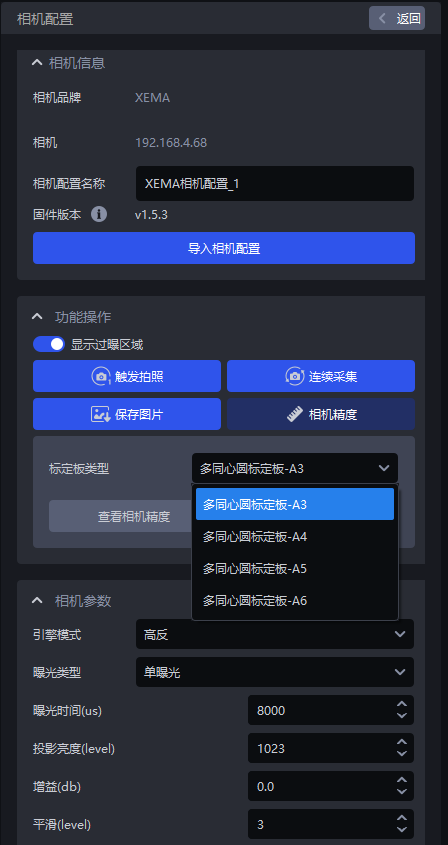

选择对应的标定板，若选择的标定板与实际不符，会弹窗警告"请检查标定板类型"弹窗，如下图所示，标定板类型为A3会弹窗警告

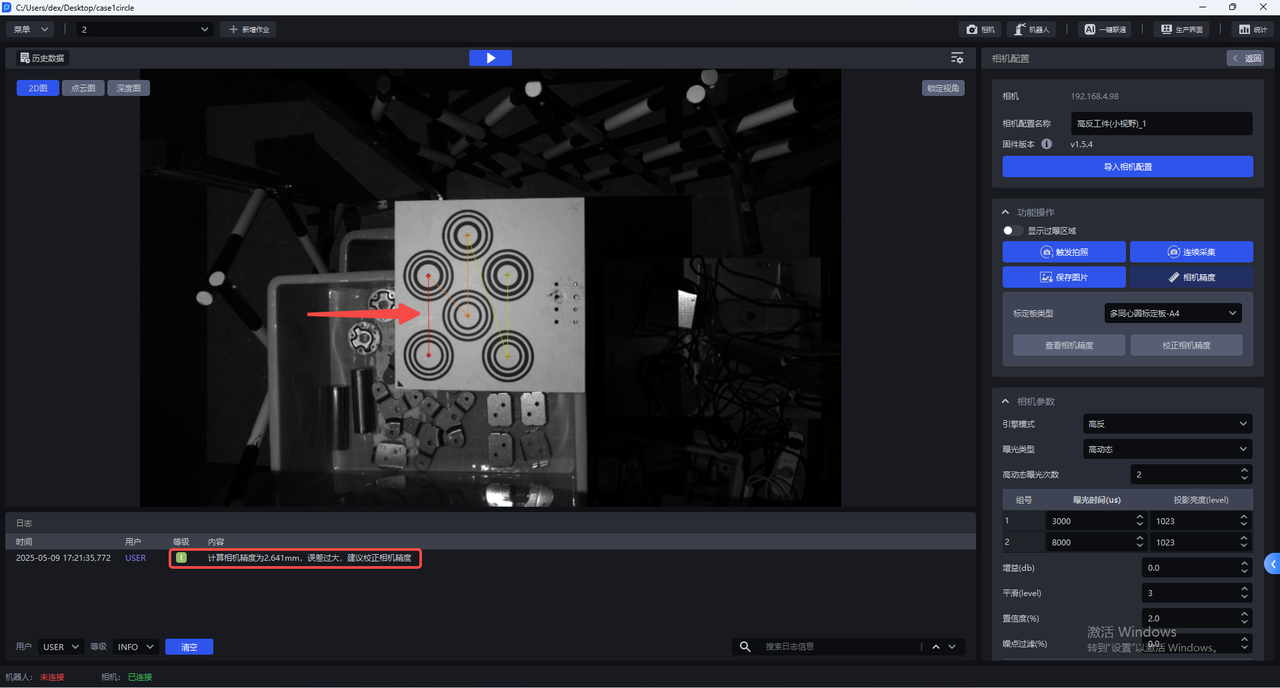

选择正确的标定板类型后，点击查看相机精度，PickWiz会自动计算当前相机的相机精度，若相机精度符合要求，则直接调整相机成像参数；若相机精度过大，会弹窗提示框"误差过大，建议校正相机精度"。

各系列相机的相机精度<Xmm说明精度满足要求
XEMA-D:0.2mm
XEMA-S:0.2mm
XEMA-L:0.5mm
FINCH:0.8mm
SPARROW:0.2mm
KINGFISHER:0.8mm

2.3.2 校正相机精度

在实际相机使用过程中，以及外参校正后，需要验证当下相机的精度是否达到要求。

查看相机精度，若相机精度误差异常，应当校正相机精度；

当前相机拍照得到的点云起伏波动较大，应当校正相机精度。

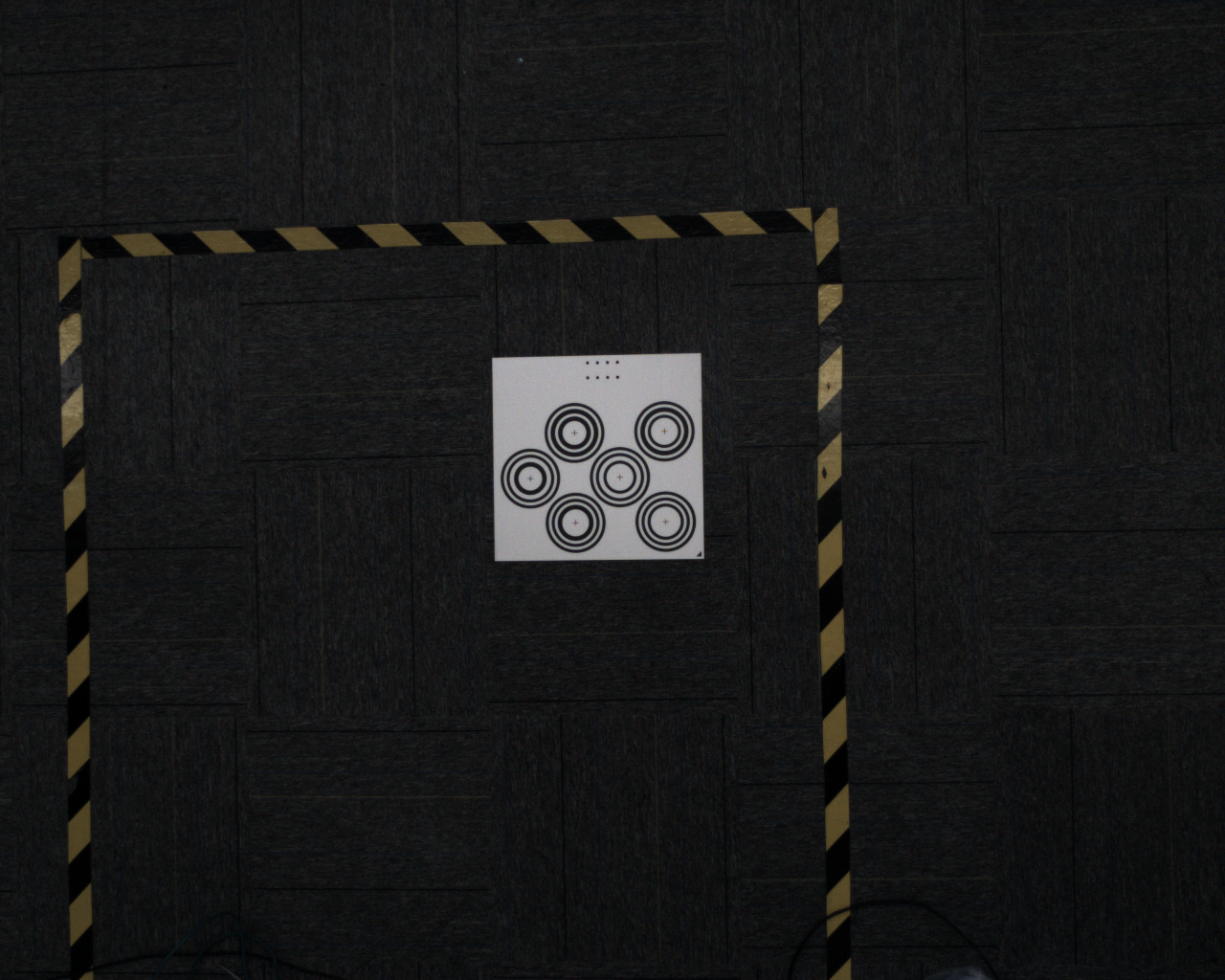

在校正相机精度前，应开启显示过曝区域查看相机成像的曝光程度，如有过曝区域应调整单曝光的曝光时间，确保相机成像曝光正常。
校正完成后，应当将相机成像参数切换回原本的配置

在相机配置界面点击相机精度

选择对应的标定板，若选择的标定板与实际不符，会弹窗警告"请检查标定板类型"弹窗，如下图所示，实际标定板类型为A4，若选择标定板类型为A3则会弹窗警告

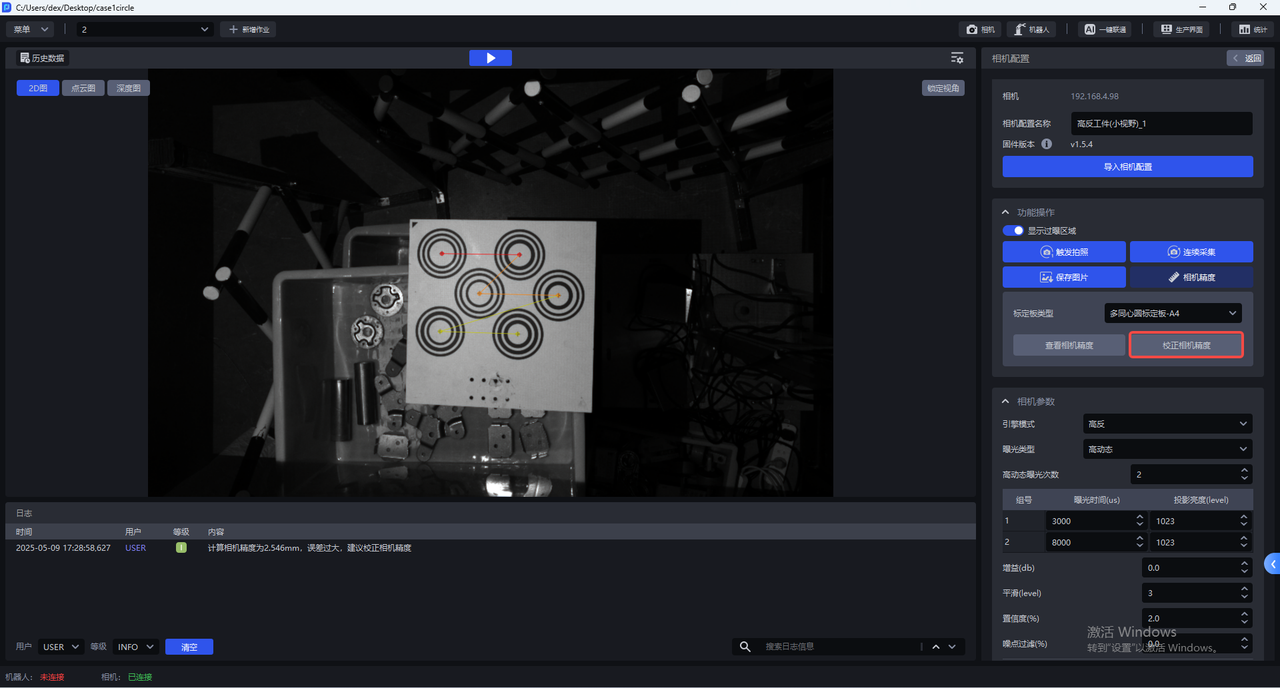

选择正确的标定板类型后，点击校正相机精度

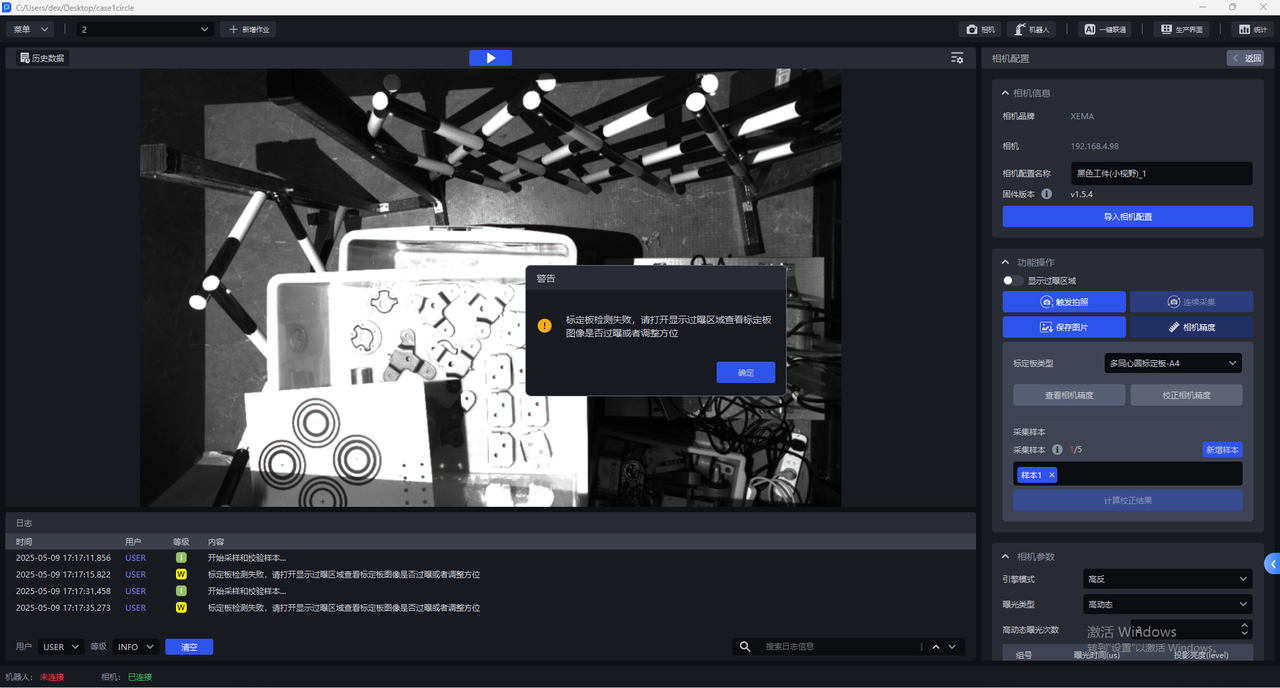

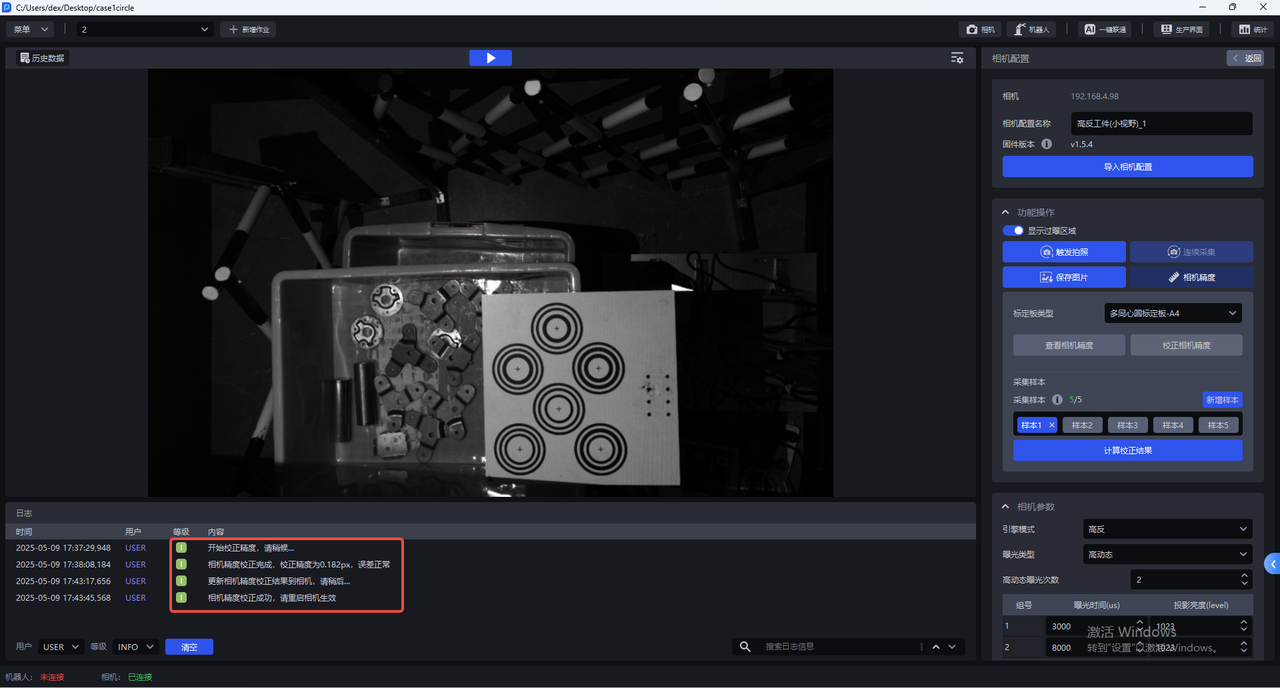

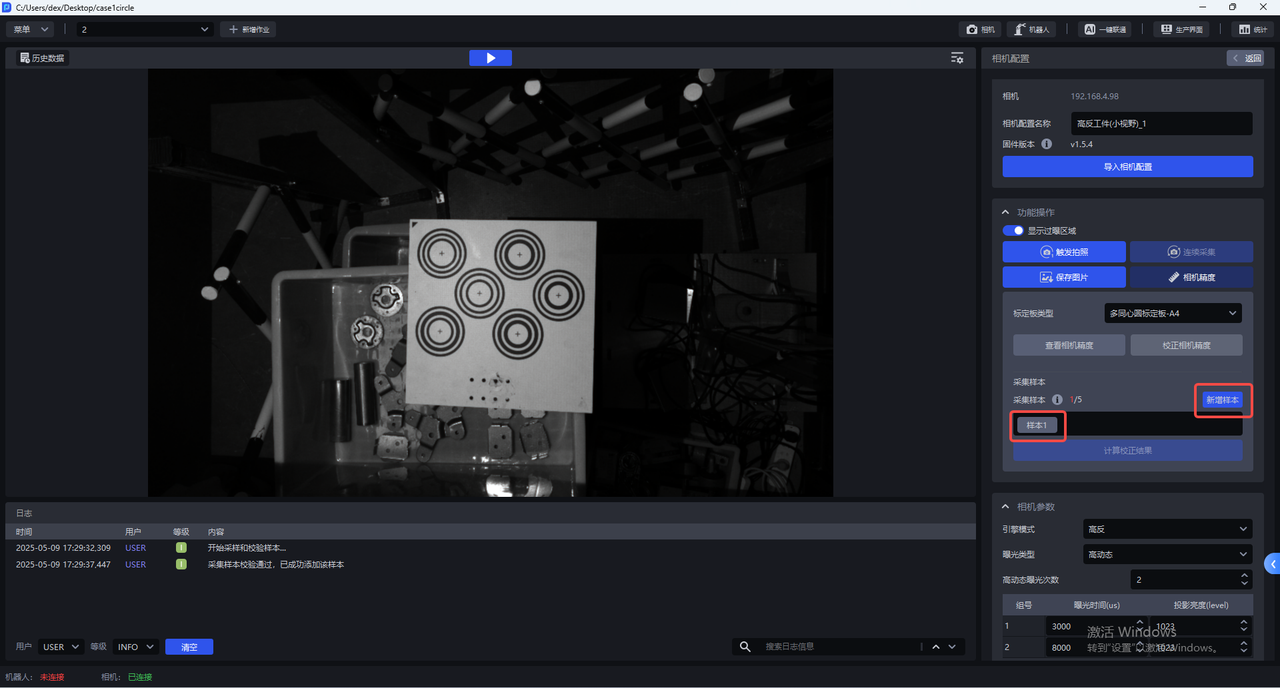

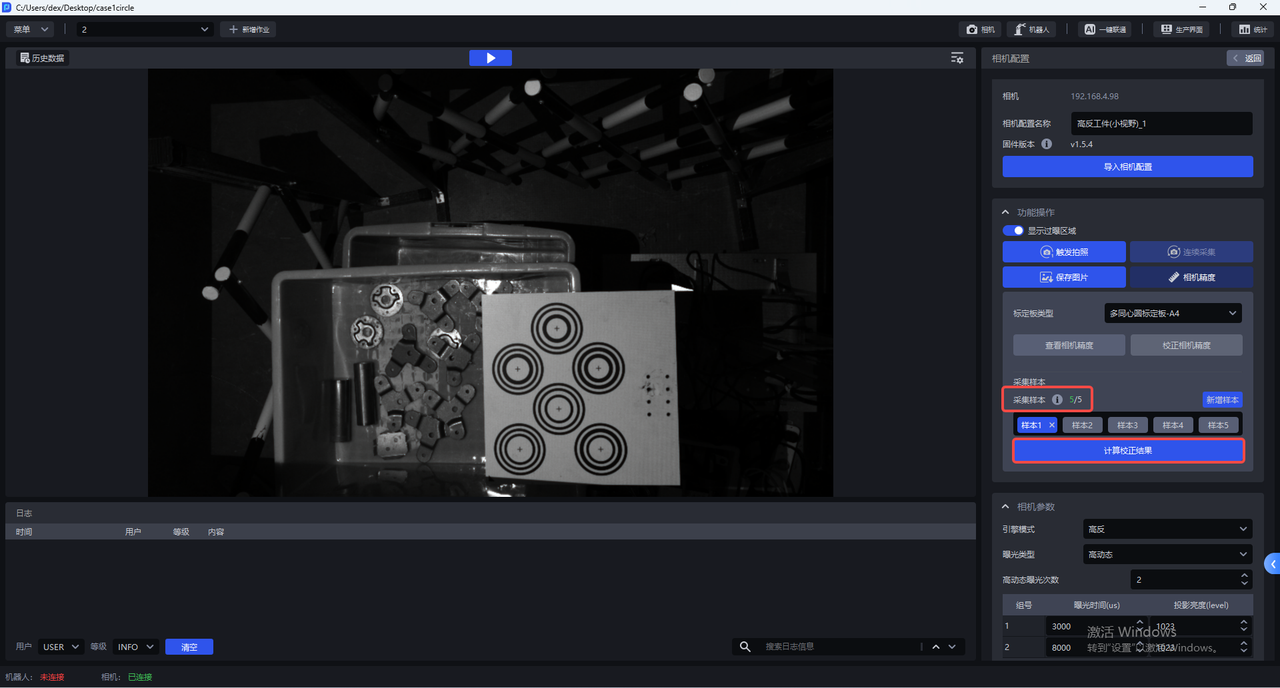

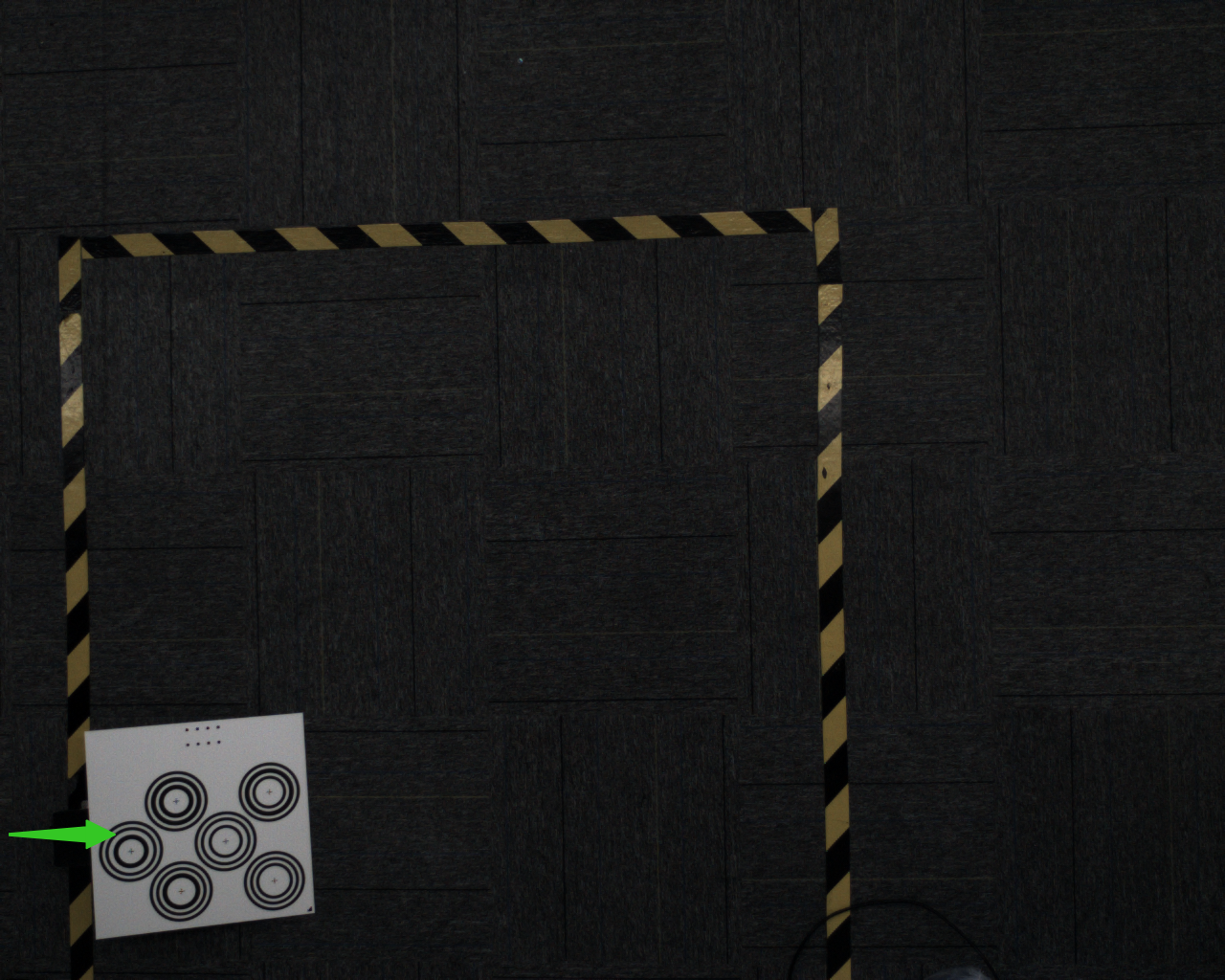

将标定板水平放置在相机视野范围的中央，点击新增样本，相机开始采样和校验样本，若采集的样本校验通过，会添加到采集样本下方，如下图所示。

点击样本x，可查看采集的样本，校验通过的样本的标定板上所有同心圆的圆心变成绿色

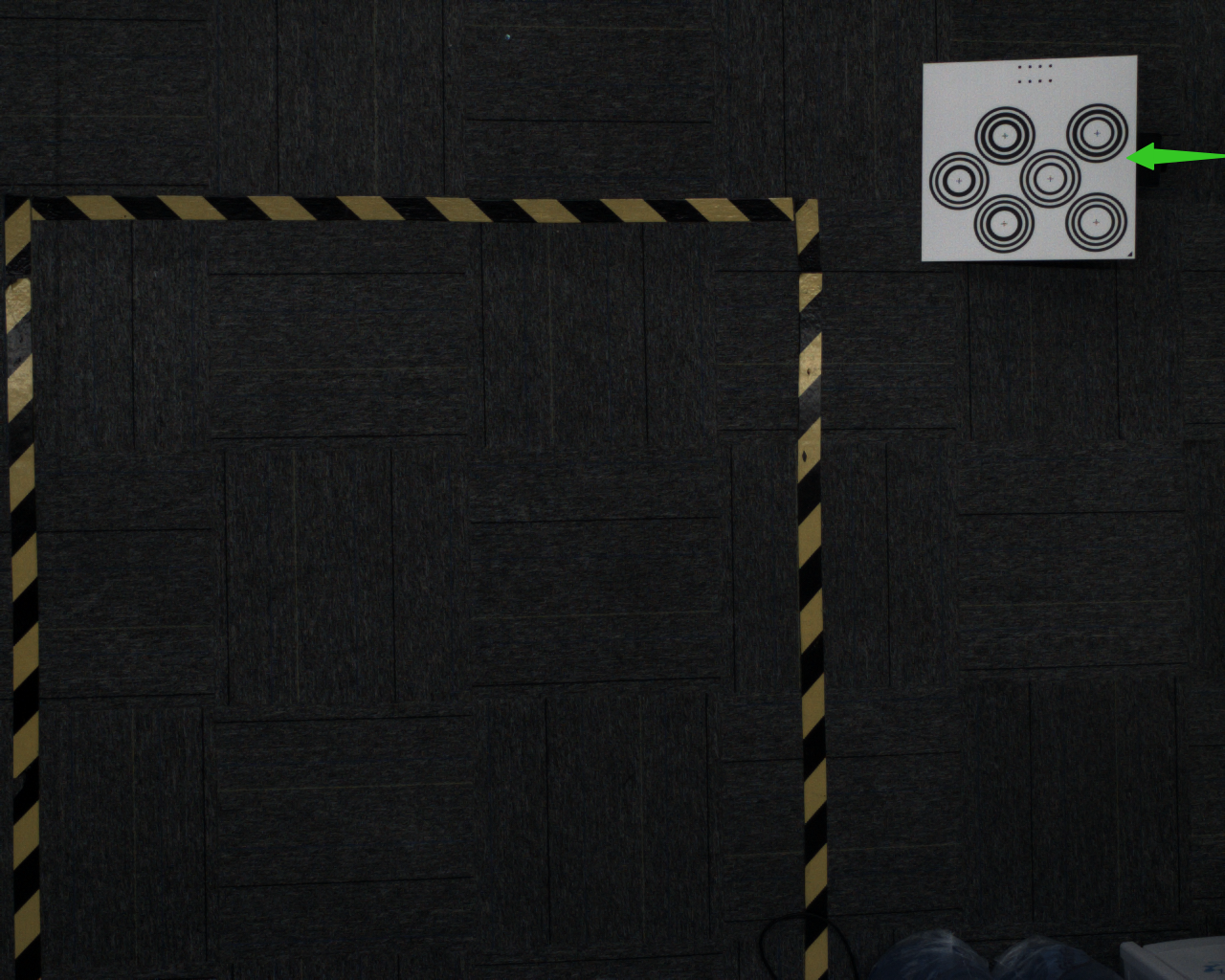

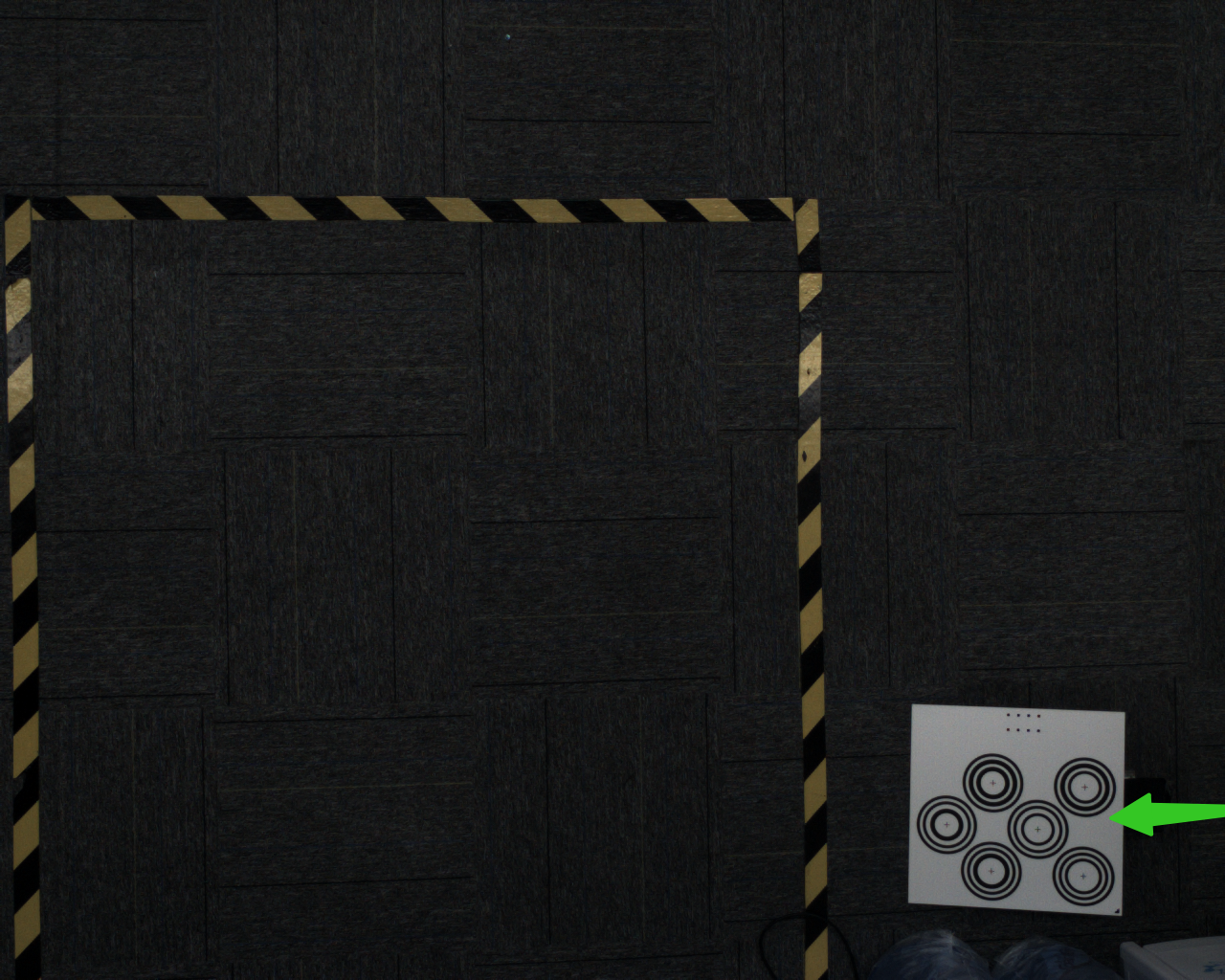

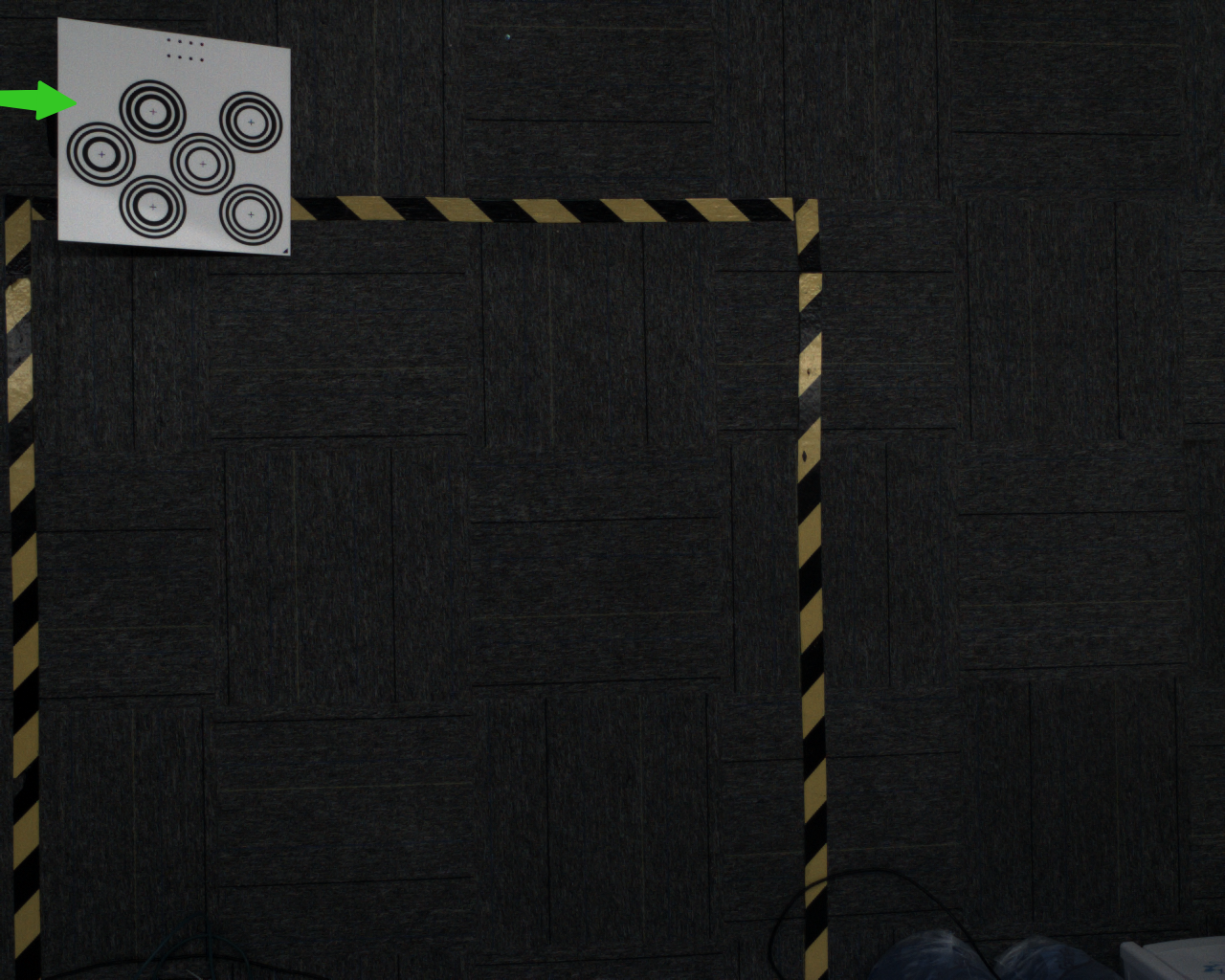

移动标定板到相机视野范围内的4个角落新增样本

在每个角落将标定板垫起角度，标定板摆放角度在15-30°，倾斜角度不可过大过小

新增5个样本后，点击计算校正结果

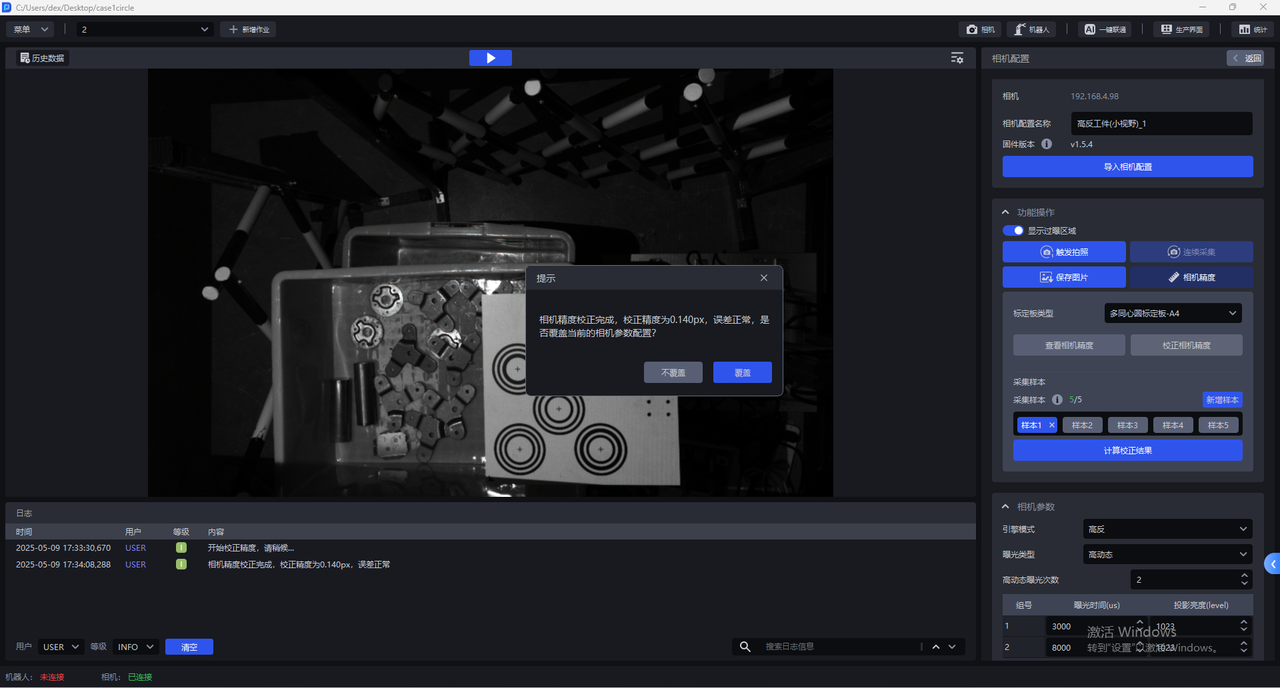

校正完成后，会弹出提示框"相机精度校正完成，校正精度为x，误差正常，是否覆盖当前的相机参数配置"

如选择覆盖当前的相机参数配置，会将相机精度校正结果更新到相机，需重启相机才能生效

3. 相机调参

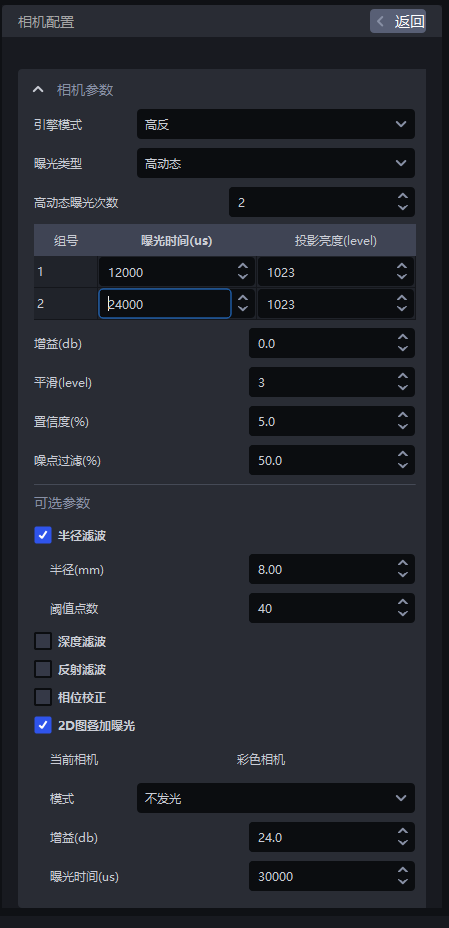

默认的相机配置不能调整相机参数，新增的相机配置需调整相机参数，确保相机成像清晰曝光正常。

3.1 必选参数

3.1.1 引擎模式

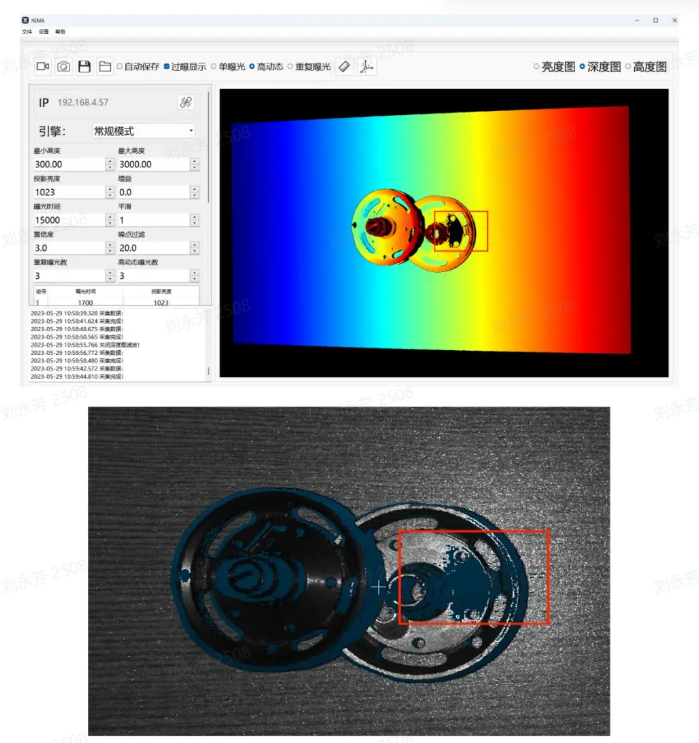

引擎模式	说明
常规	适用于一般工件

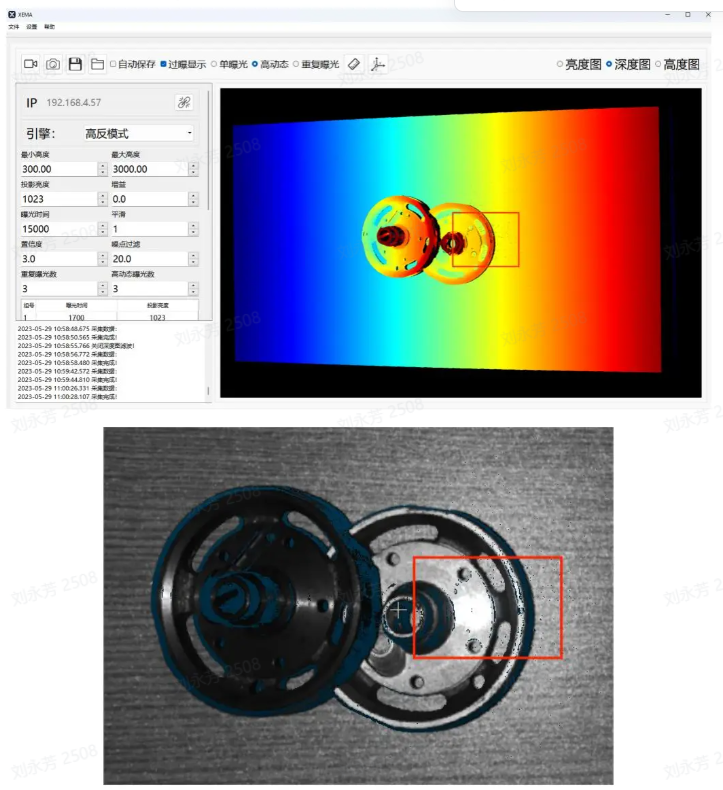

高反	适用于高反光工件
黑色	适用于黑色工件

3.1.2 曝光类型

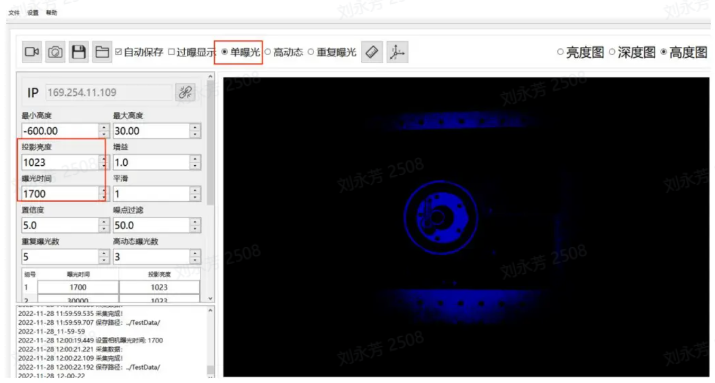

（1）单曝光

对于普通纹理工件可使用单曝光。

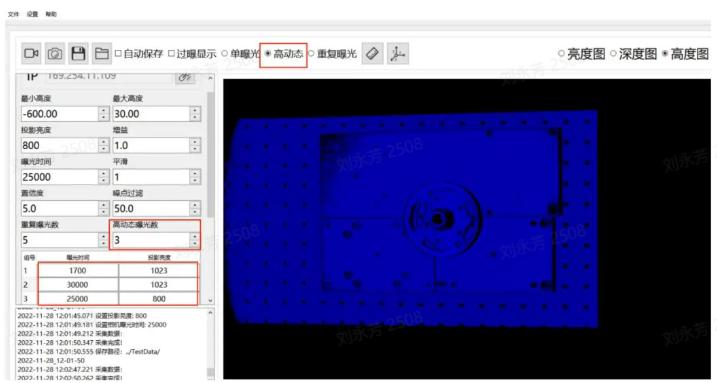

（2）高动态

对于高反工件可使用HDR功能进行点云融合。

高动态范围成像（High Dynamic Range Imaging，简称 HDRI 或 HDR），用来实现比普通数位图像技术更大曝光动态范围（即更大的明暗差别）的一组技术。

高动态使图像层次更分明，明暗差别明显（特别是面对反光工件）。

调参建议：使用高动态时，可根据具体的场景和工件，选择高动态曝光次数，取值范围 2~6，默认2。若3D点云质量和2D图像质量不佳，应当增加组数对物体进行多次曝光，以达到最佳的成像质量。

建议在满足点云质量的情况下使用更少的高动态曝光次数。

（3）重复曝光

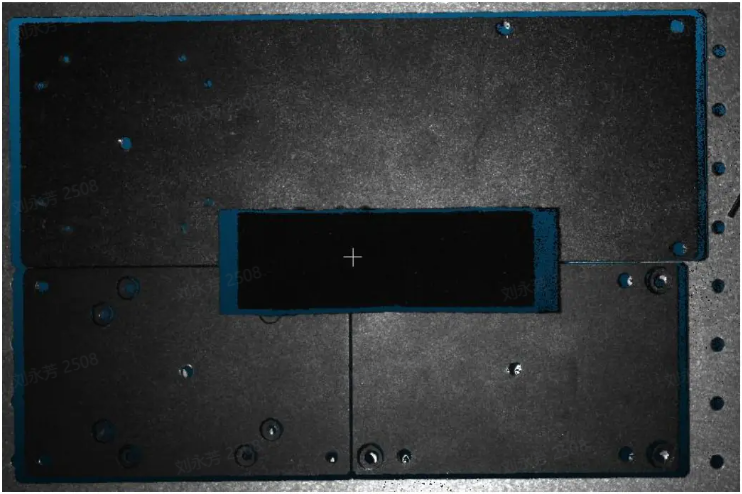

对于黑色工件可使用重复曝光，通过多次曝光优化点云。

相机要重复拍摄的次数，作用是提高信噪比（信号与噪声的比例），信噪比越高越好，这样随机噪声将会被抑制，增加了有效信息，取值范围为0~10。

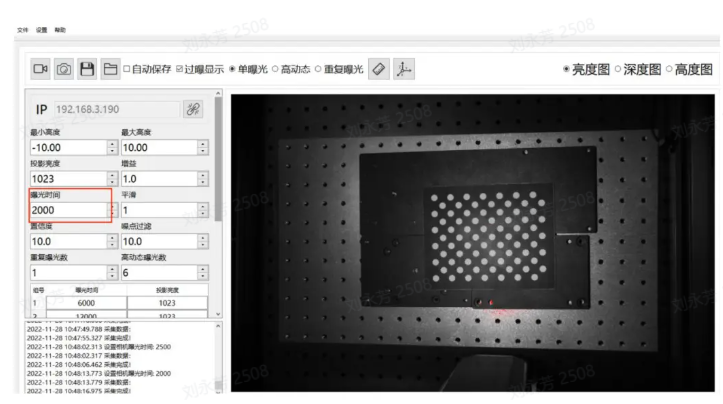

3.1.3 曝光时间

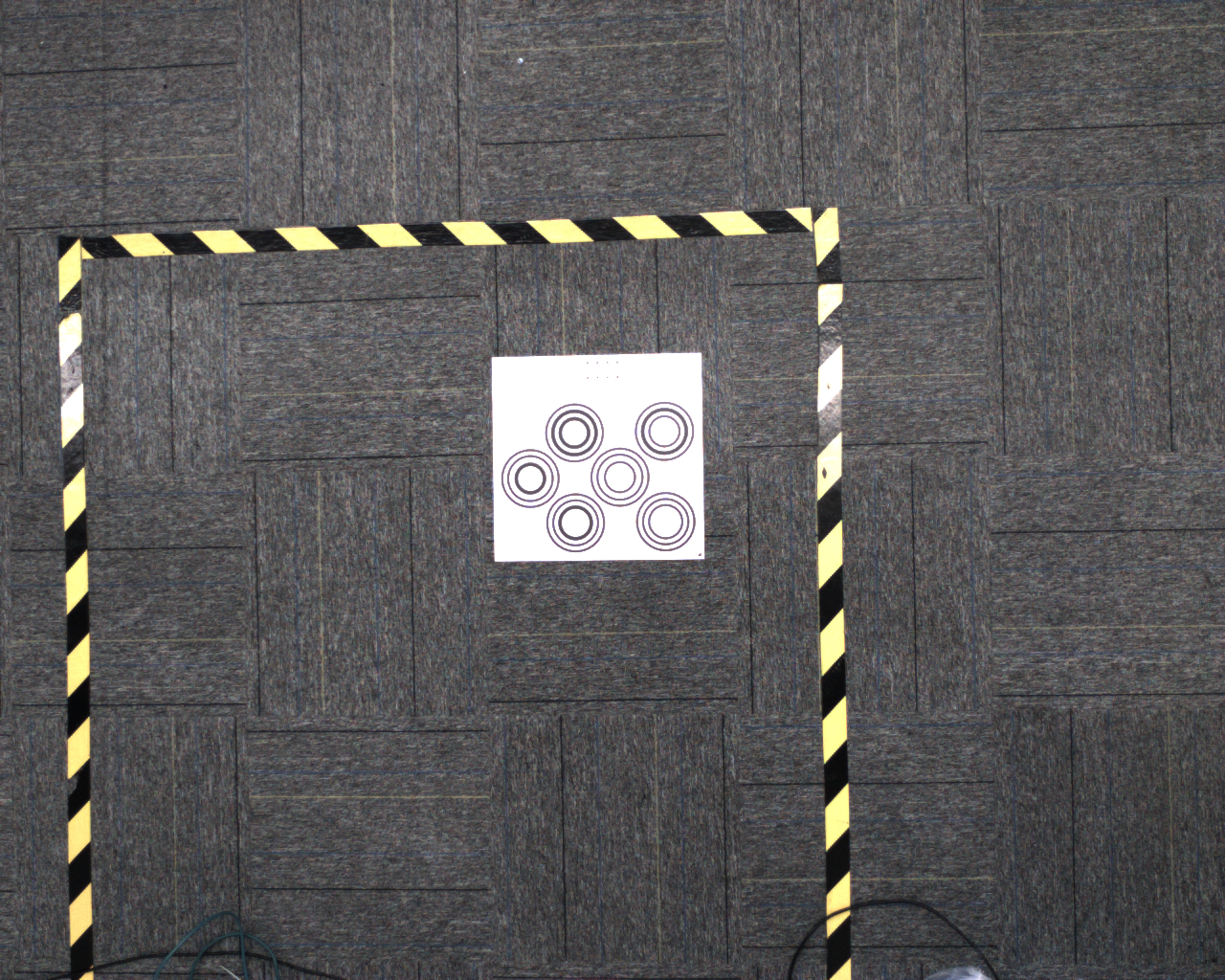

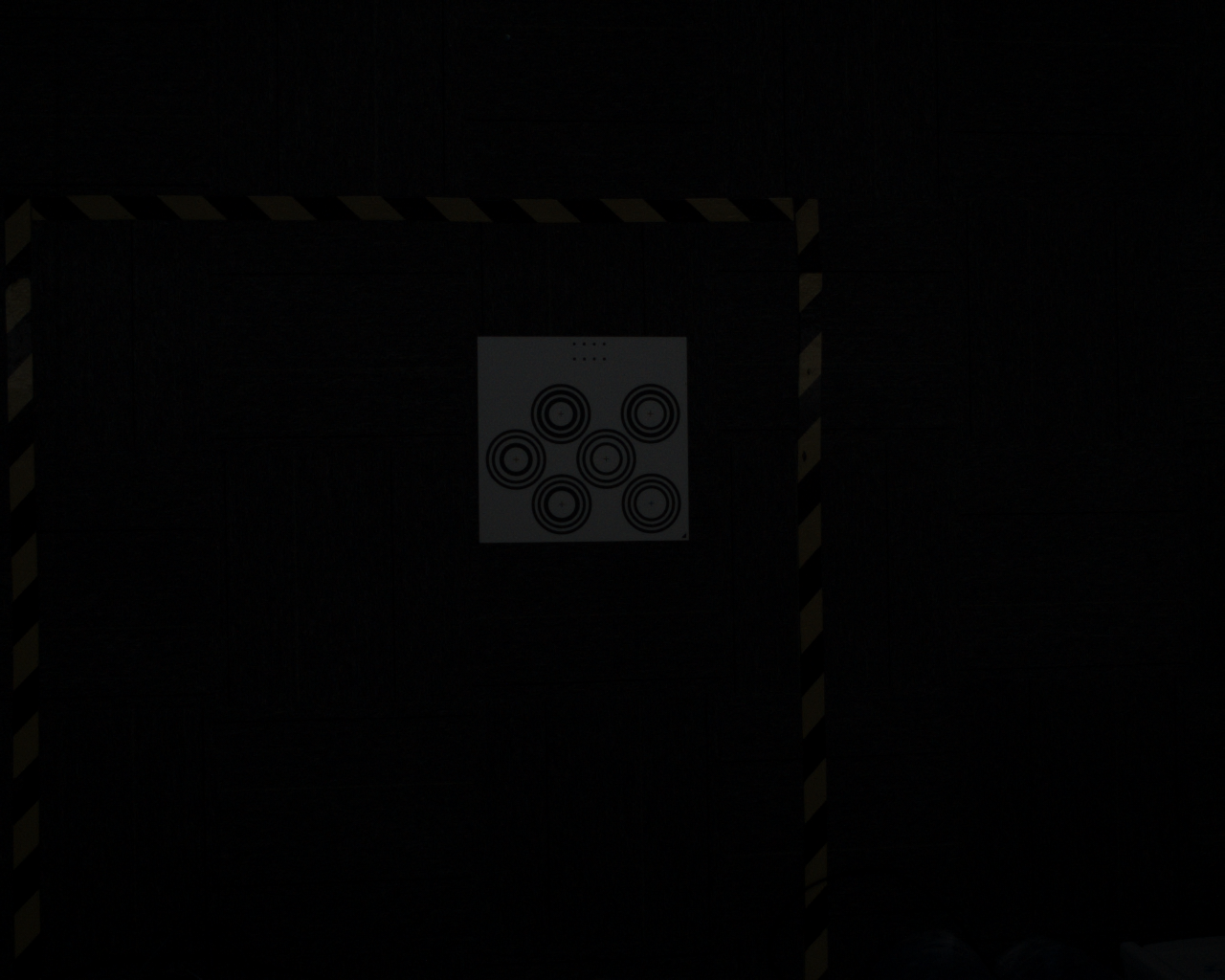

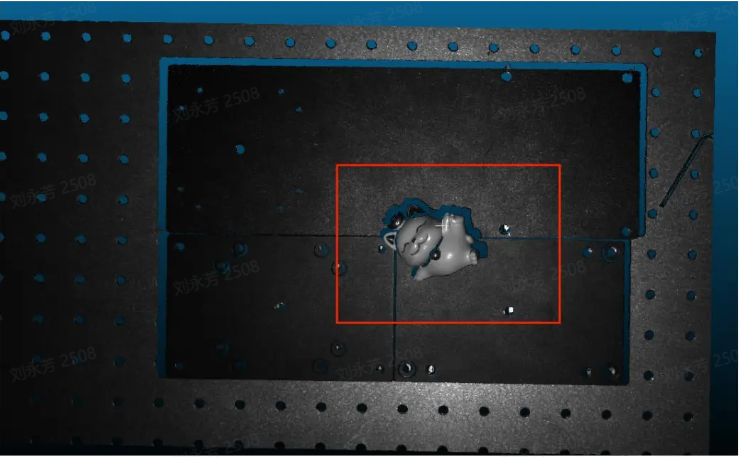

相机曝光时间：曝光时间是景物的反射光线通过镜头到达成像感光材料上，快门所要打开的时间。曝光时间越长，进入的光线越多。曝光时间过长则会出现过曝现象，从而影响点云，应结合实际调整大小

范围：1700-100000

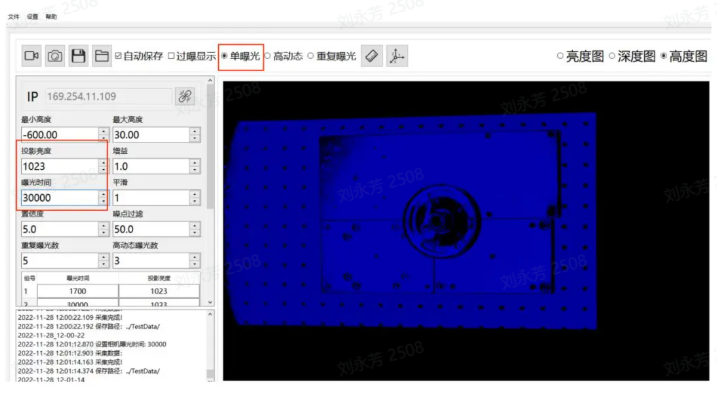

曝光时间和投影亮度为一组，一次高动态曝光次数就是一组，为每一组设置合适的曝光时间和投影亮度值。

曝光时间：曝光时间是相机快门打开的时候光线进入相机的时间。曝光时间越长，进入的光线越多，图像越清晰。

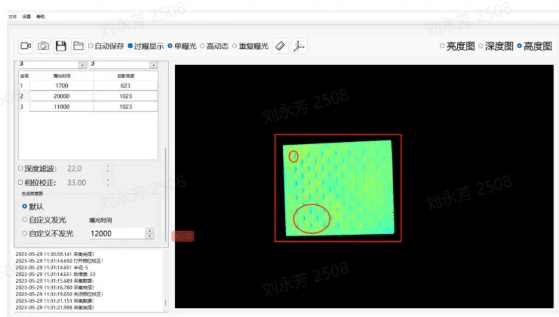

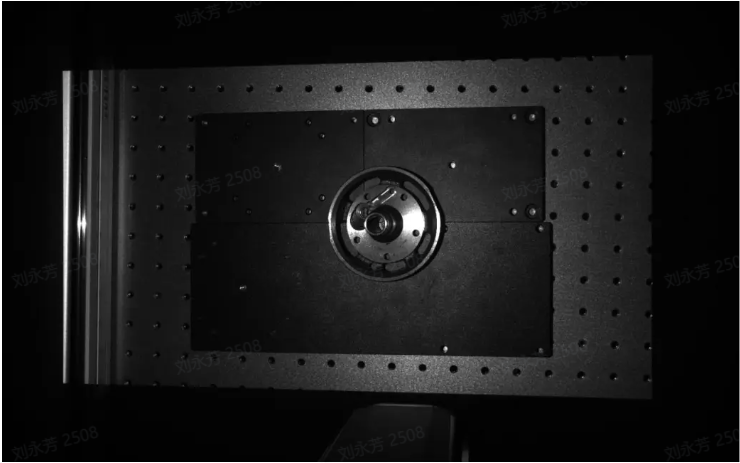

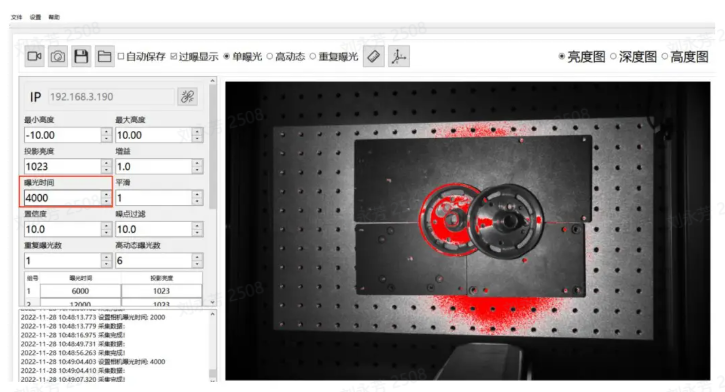

曝光时间过长则会出现过曝的现象，可打开显示过曝区域 ，显示红色的部分为过曝区域。

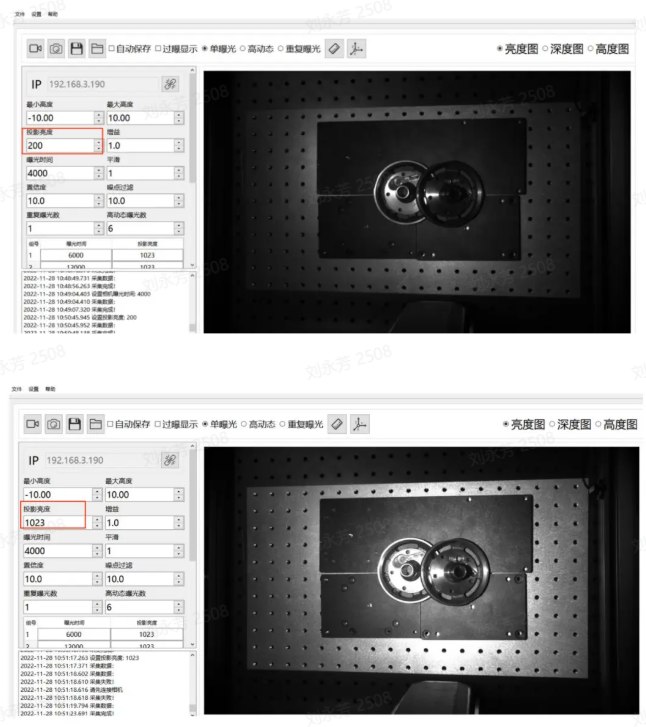

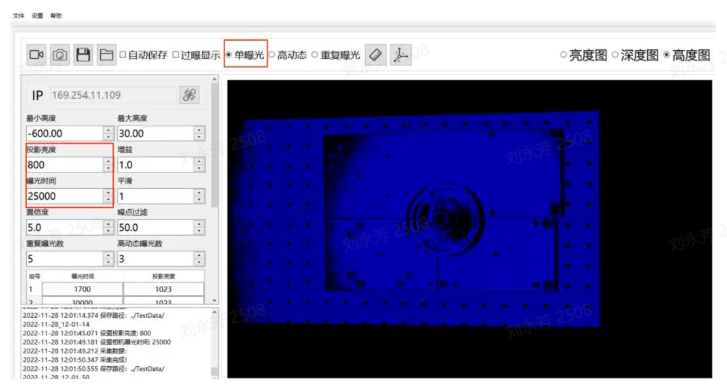

3.1.4 投影亮度

投影亮度是指投影光线的强度，光线强度越大，图像就越明亮、越清晰，在一定范围内，人眼会因为亮度大而觉得画面更清晰，如果超过这个限度，过强的亮度则会导致无法看清图像。

范围：0-1023

该值越大，投影的亮度越大，可有效提高信噪比。建议使用最大值，若曝光时间调至最小仍过曝再考虑缩小此值。

注意：建议亮度调整为 1023

3.1.5 增益

调节画面的亮暗。

范围：0-24

可调节2D相机的增益值，应适当增加，增益增大，噪声会随之增大。

3.1.6 平滑

范围:0-5

对点云进行平滑操作去除噪声。

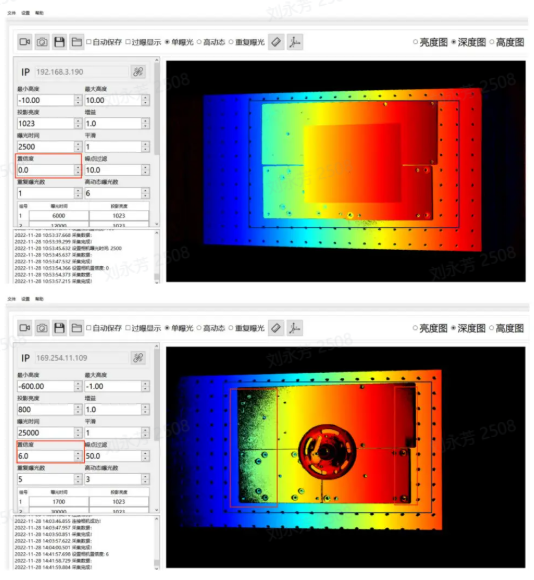

3.1.7 置信度

置信度表明可信程度，会在最初对点云进行一次筛选，一般2-5即可，客户可根据现场调整。

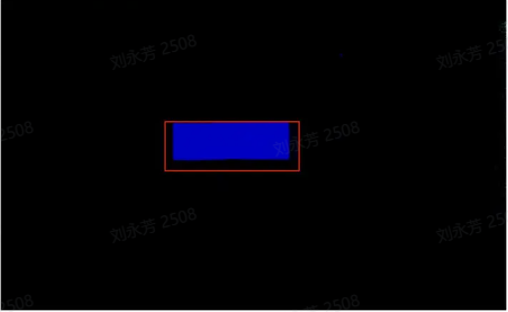

调低置信度，深度图中的黑色部分被保留更多；相反，调高置信度之后深度图中的黑色噪声会被去除。

范围：0-100

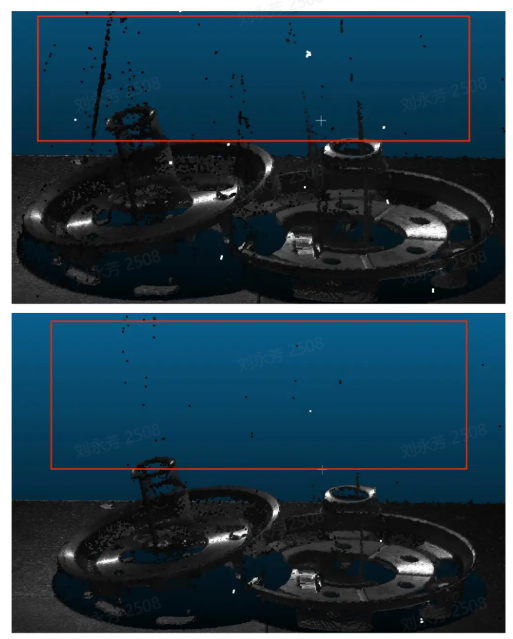

3.1.8 噪点过滤

范围0-100

在识别金属、铝箔表面、反光膜片、光滑表面的物品时，镜面反射会造成局部反射光过强,从而失去物体原有信息，干扰 Pickwiz 识别和检测图像。调大噪点过滤值可将产生的噪声部分消除，保存物体原有信息。

3.2 可选参数

3.2.1 半径滤波

半径取值范围：0.00-99.99

阈值取值范围：0-99

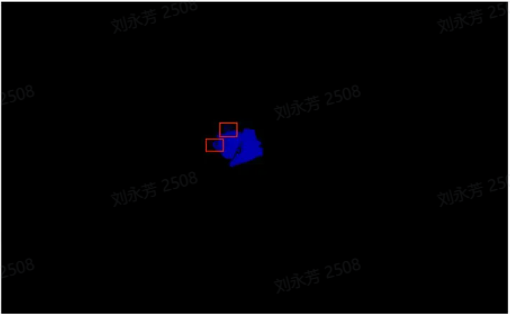

对于点云中的每一个点，确定一个半径为 r 的球体，若球体内部的点数小于阈值，则认为是噪声点，应剔除。

3.2.2 深度滤波

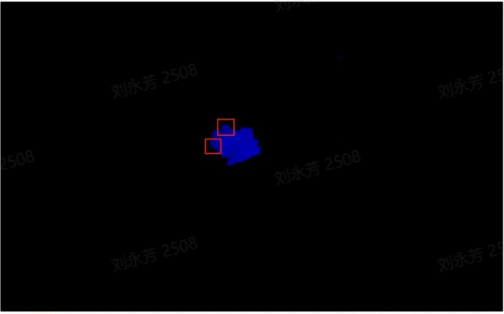

对于Z轴方向的悬空噪点进行过滤，阀值越大，滤波效果越明显。基于深度图的滤波方法，在 1000mm 的距离下建议阈值为 33。

范围：0-100

3.2.3 反射滤波

对于金属互反射造成的立面噪声进行过滤，阀值越大，滤波效果越明显。

范围：0-100

3.2.4 相位校正

相位校正即点云灰度补偿，是一种在三维点云数据中对灰度信息进行校正的方法。点云灰度补偿的目的是消除这些灰度值差异，并将点云中的灰度信息转化为与实际物体表面反射率相对应的数值，阀值越大，校正越明显。

范围：0-100

使用方法：首先放置标定板，以标定板的平面为基准平面，如下图所示。

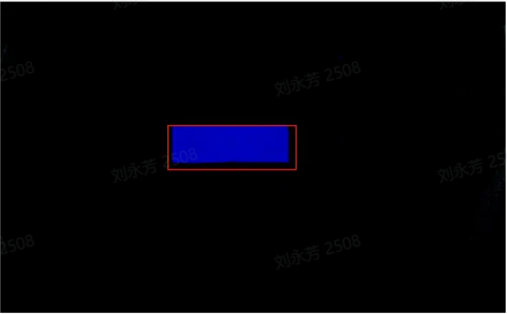

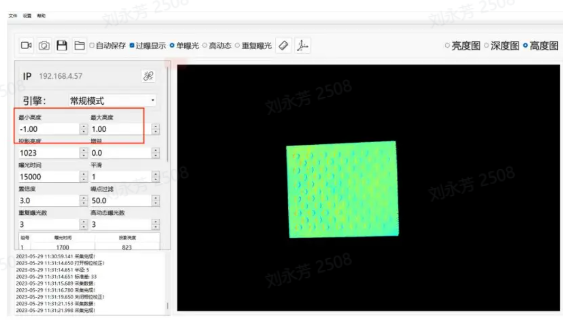

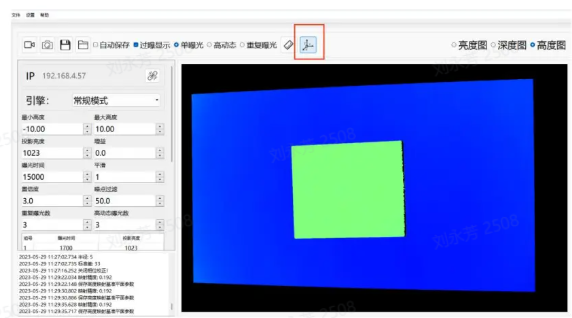

将最大高度调为 1，最小高度调为-1，只显示标定板部分，如下图所示。

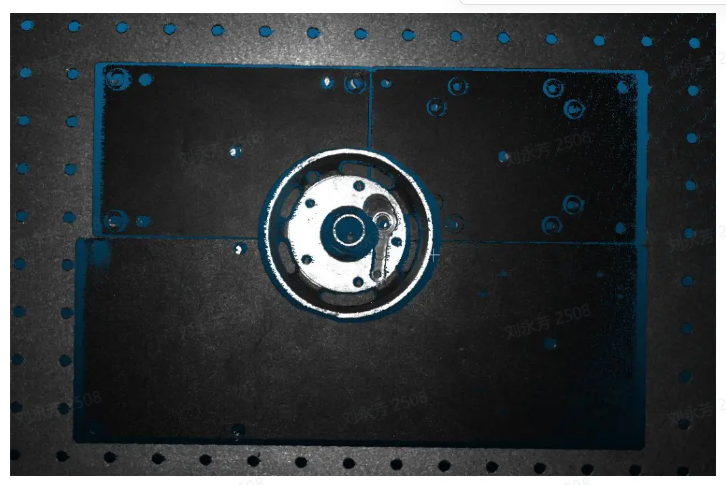

在不打开相位校正时，标定板如下图所示，在实际的标定板中整个是平面，圆和非圆部分不存在上下起伏，但实际拍出的效果则是圆有起伏。

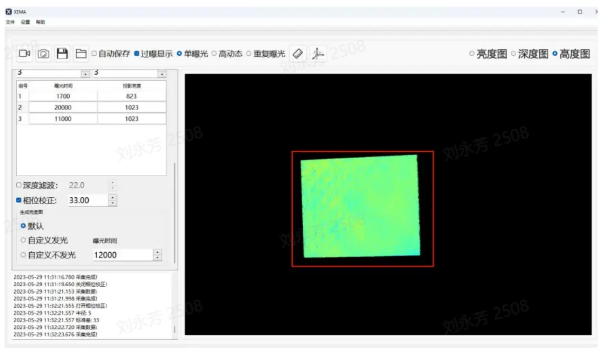

在打开相位校正后，发现标定板基本不存在颜色差异或差异不明显，说明校正成功。

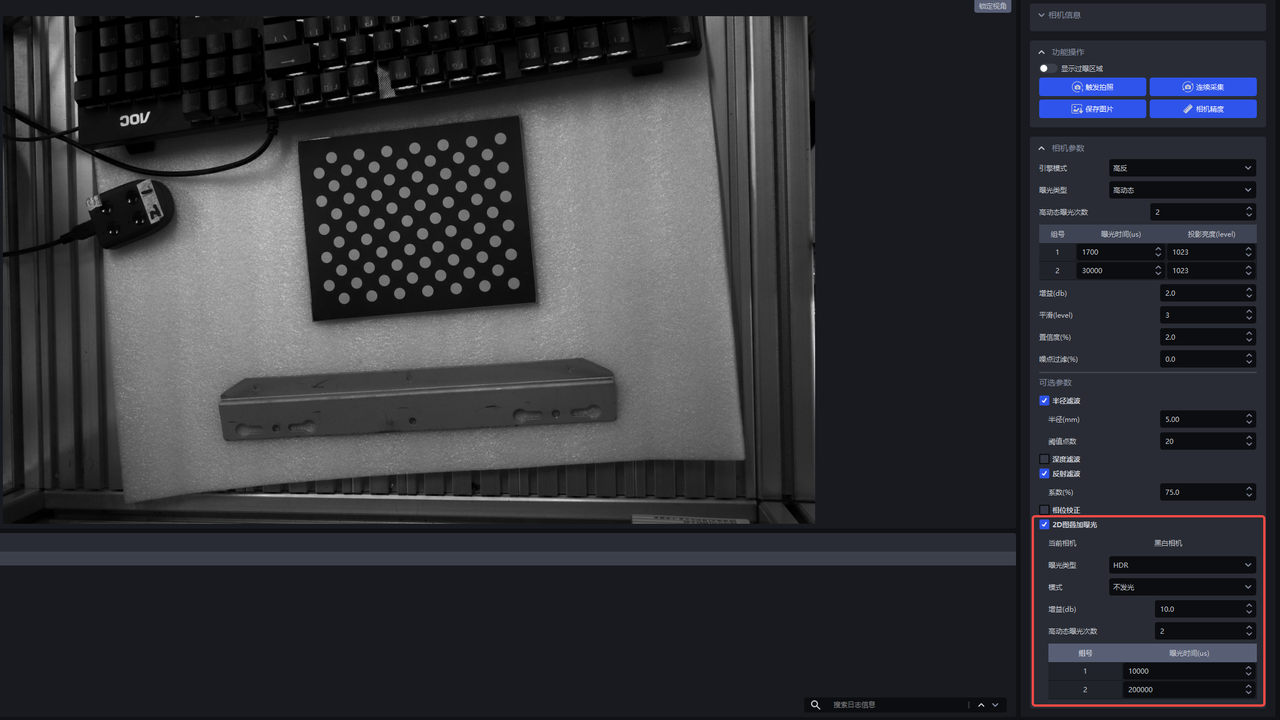

3.2.5 2D图叠加曝光

该功能可在得到点云后，对最初2D图进行单独的覆盖；有时会遇到点云良好，但2D图却过暗过爆，不满足要求，此时便可打开2D叠加曝光，对最初的2D图进行覆盖。

曝光类型：可选单曝光 / HDR

仅XEMA、SPARROW相机（同时支持彩色和黑白相机），2D图叠加曝光参数的曝光类型新增了HDR，即高动态模式。

模式：

单曝光：模式可选发光(只有黑白相机支持)/不发光/自动曝光
- 发光/不发光：选择发光可自行调整曝光时间、增益使画面更亮；选择不发光则是环境中的光线亮度，也可自行设置曝光时间、增益使画面更亮。
- 自动曝光：可调整目标亮度、最大曝光时间，使画面更亮
HDR：模式可选不发光
- 只支持不发光：可调整高动态曝光次数、高动态曝光时间，使画面更亮
