相关职责

相关方	职责
产品	选型及文档的后续信息更新 & 修改 定义相关资料需求，修订并定稿 同步修改信息时需要cc到以下相关职责人员
运营/项目经理	直接对接售前其他人员（如有获取未提供资料的诉求） 追踪产品所需内容并交付
供应链	与供应商对接获取资料
机械设计	提供/补充物料机械图纸
IT	工控机相关内容的维护和提供（不含与供应商对接）
相机	相机相关内容的维护和提供（不含与供应商对接）
售前/交付	review内容 提出诉求

物料 - 资料表

物料类型	子类型/型号	2D资料	3D资料

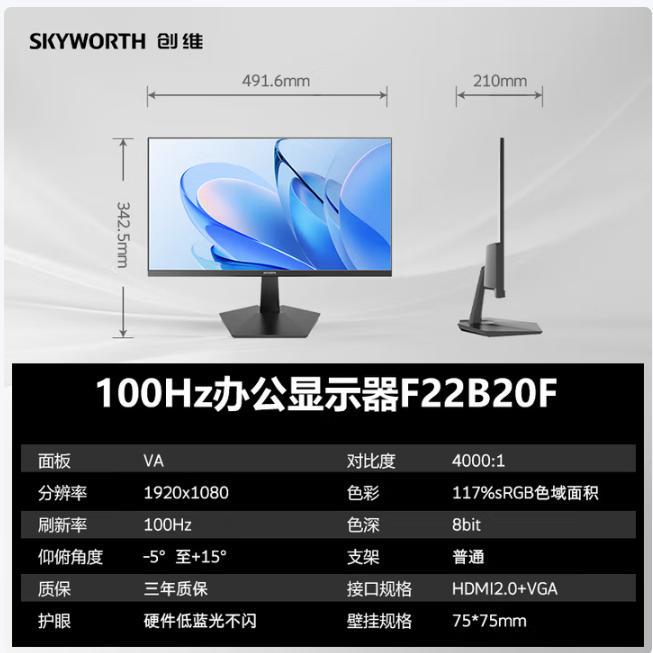

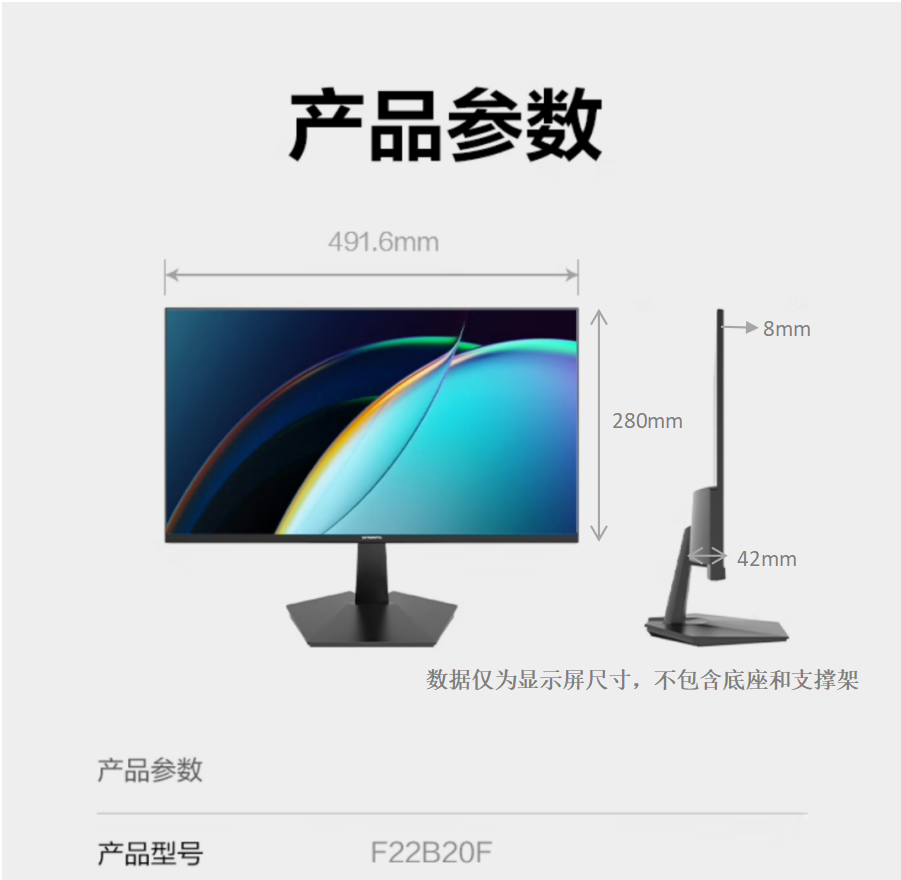

显示器	F22B20F		20寸创维显示器带底座.STEP
	F22B20F（单显示器）		20寸创维显示器.STEP

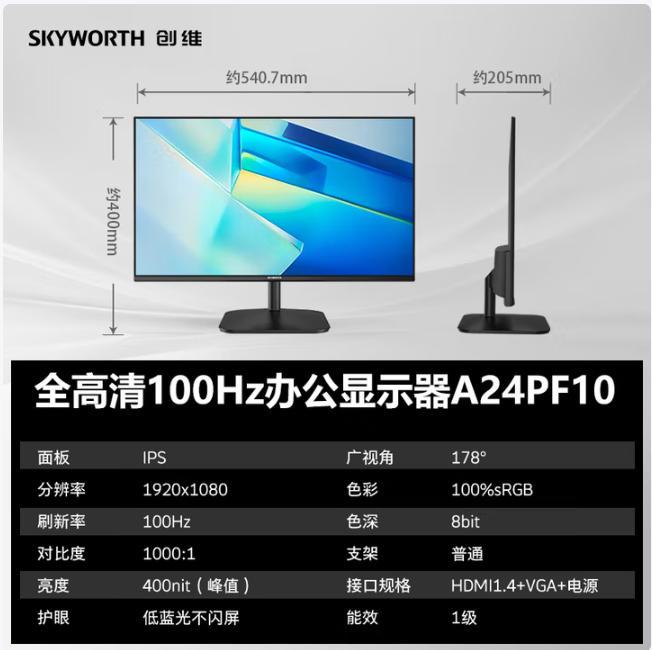

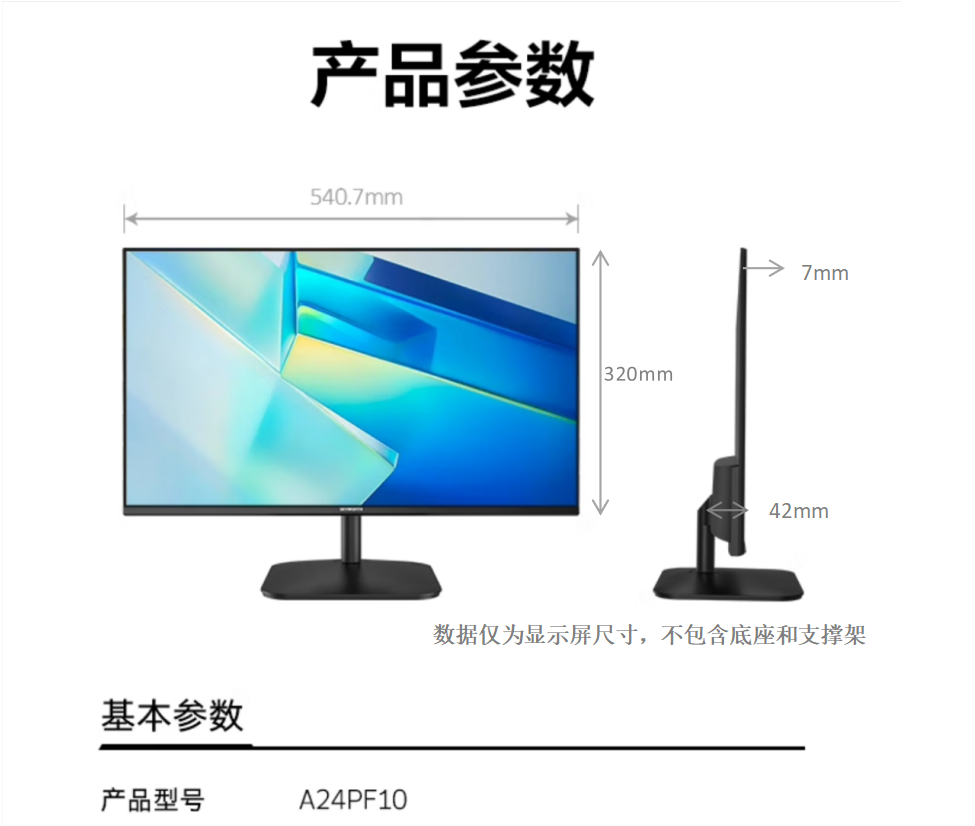

	A24PF10		24寸创维显示器带底座.STEP
	A24PF10（单显示器）		24寸创维显示器.STEP

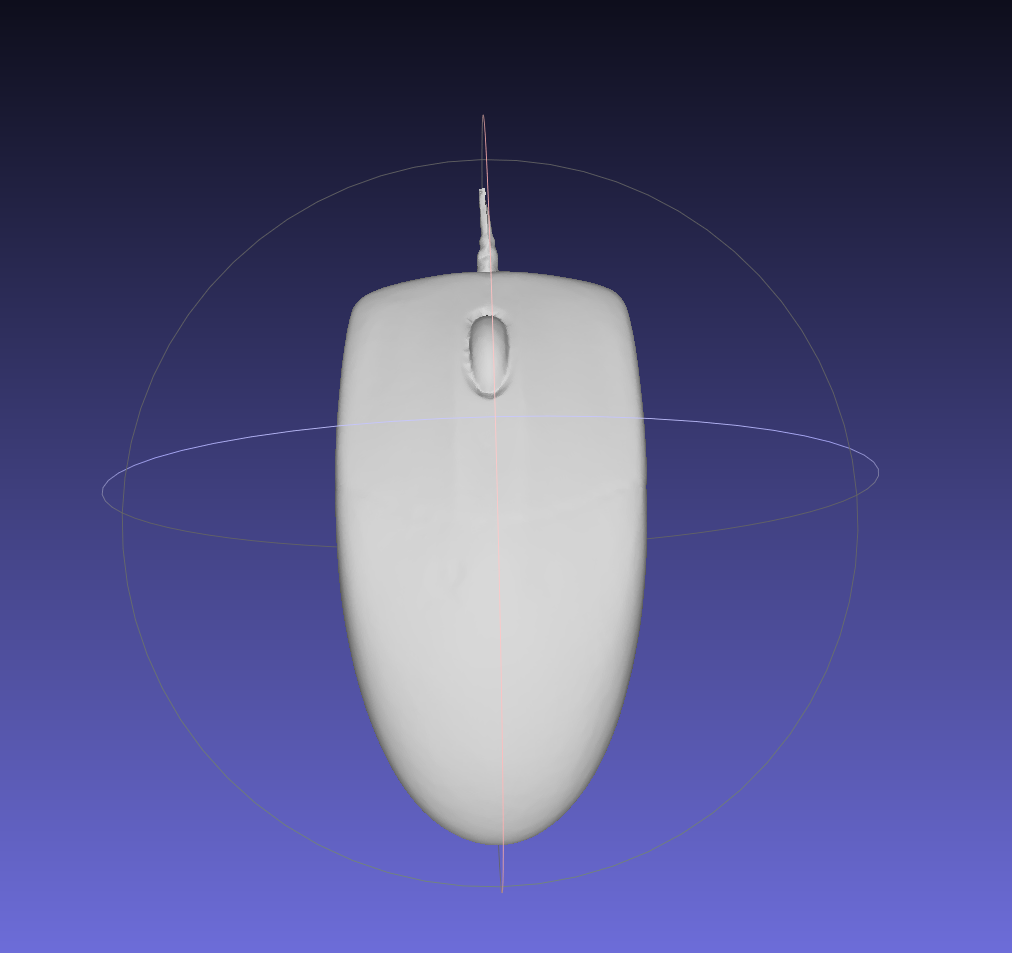

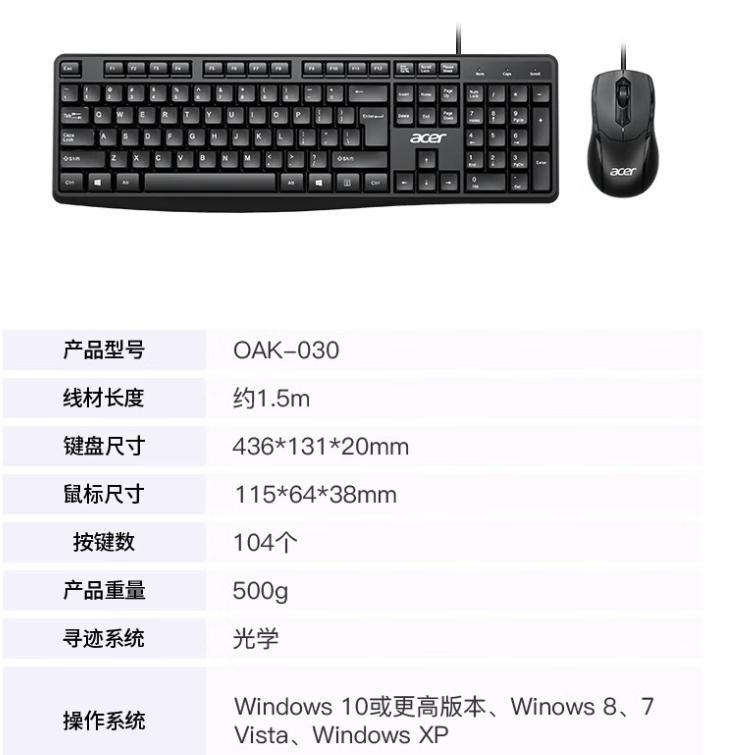

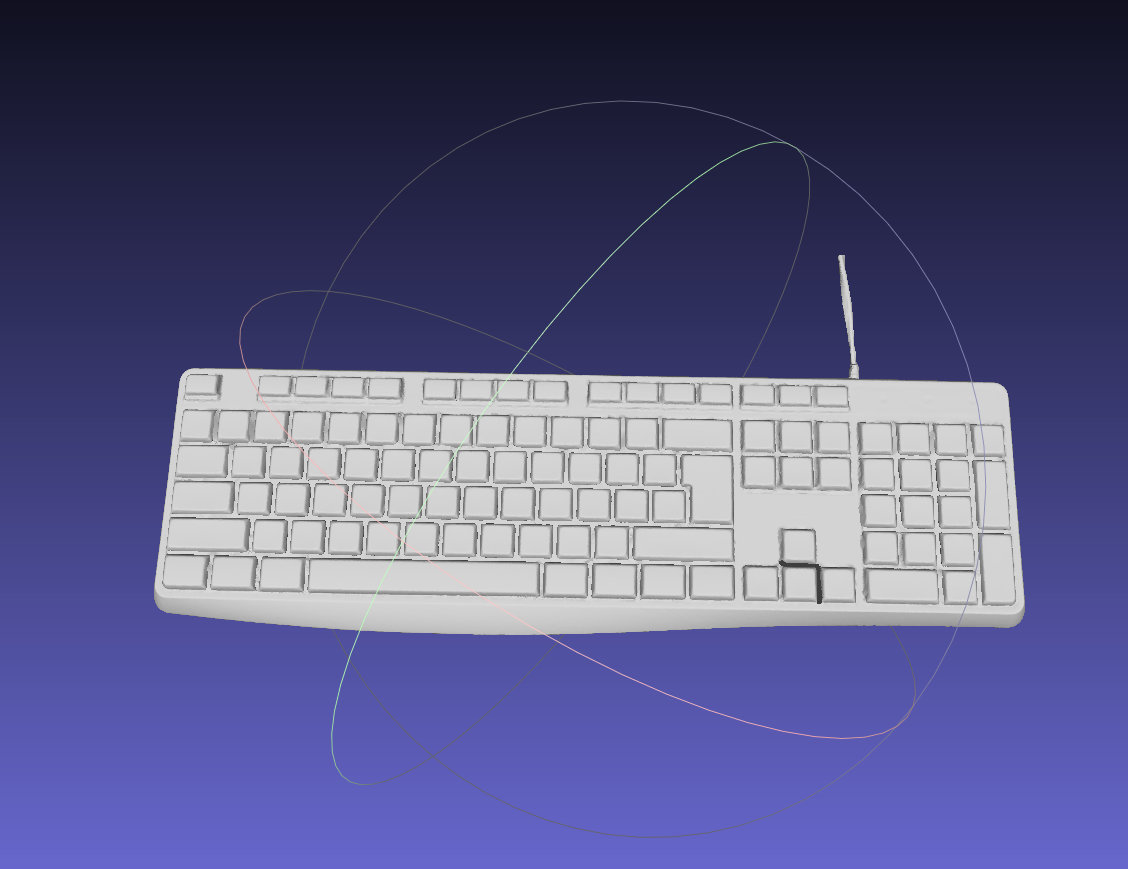

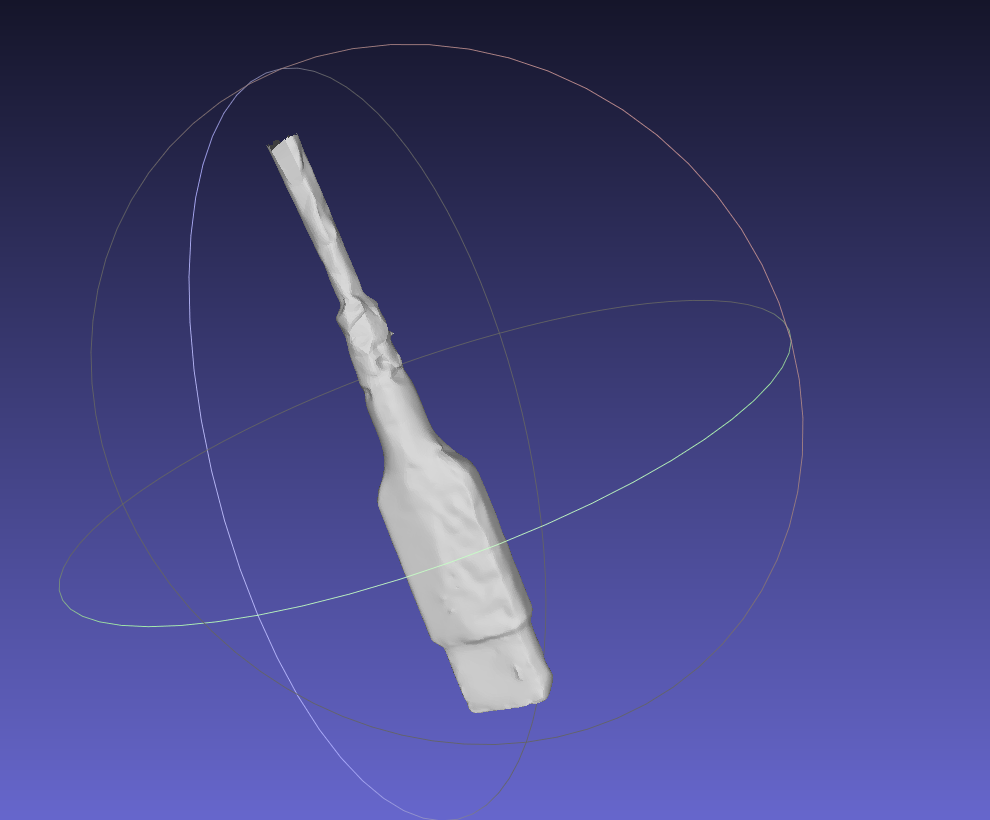

键鼠	OAK-030 现场环境常规或者一般环境，有静电防护时，可选		键盘.ply鼠标.step 鼠标.plyusb.step usb.ply

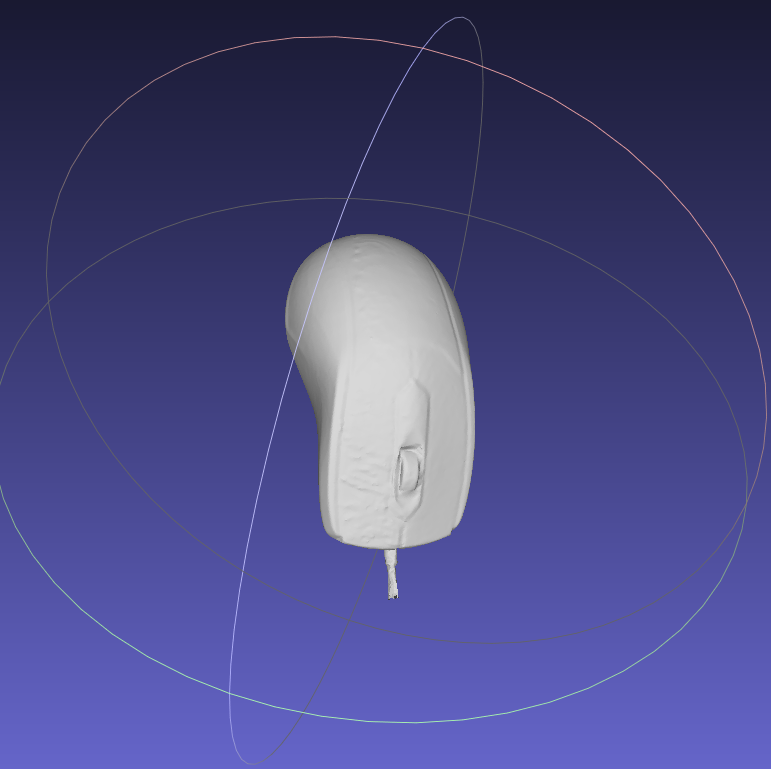

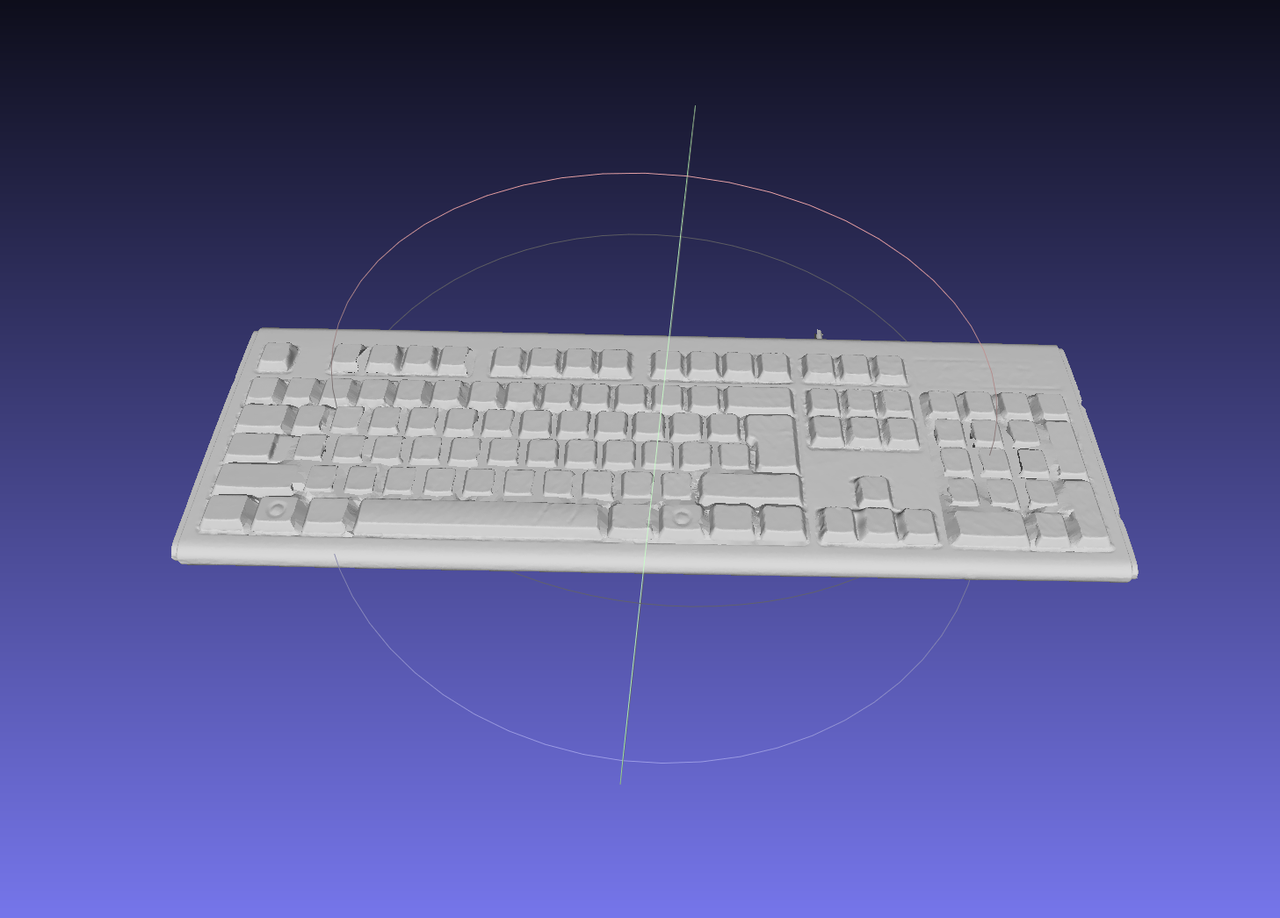

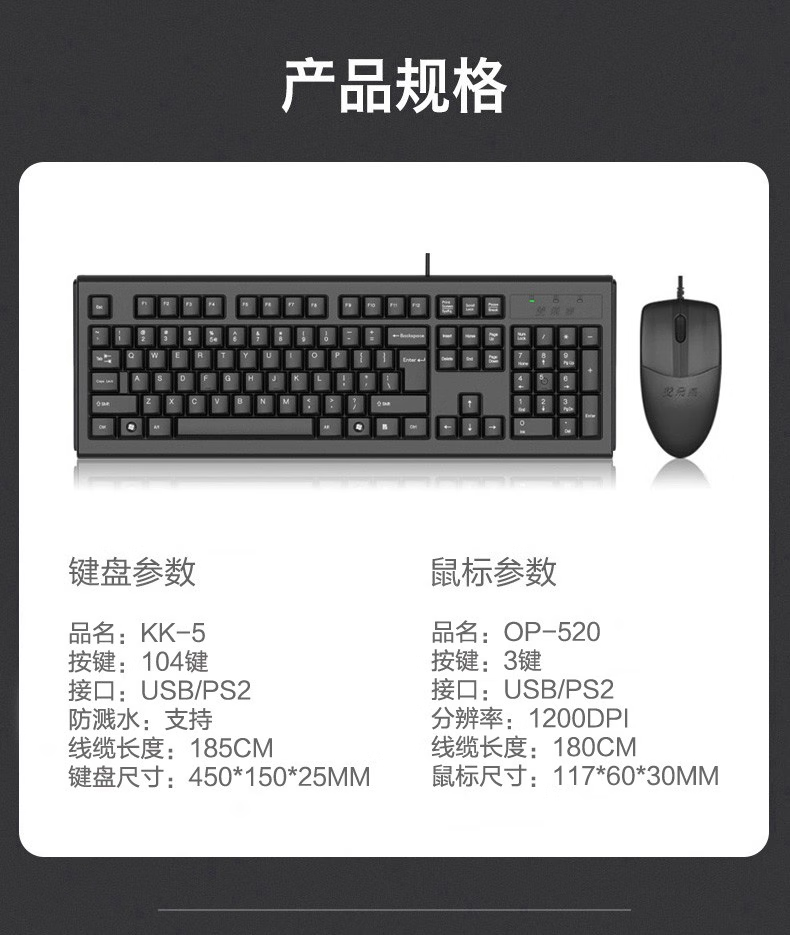

	KK-5520UU 现场环境糟糕、无静电防护或者防静电柜时，可选		键盘usb头.step 键盘usb头.ply 键盘.ply 鼠标.ply 鼠标.step
工控机	工控机	工控机配置说明
	安装板	安装板尺寸在整机尺寸图可	瑞通410A（12G）： 12G工控机固定板.step 12G工控机固定板.ply 瑞通310A（6G）： 6G工控机固定板.step 6G工控机固定板.ply

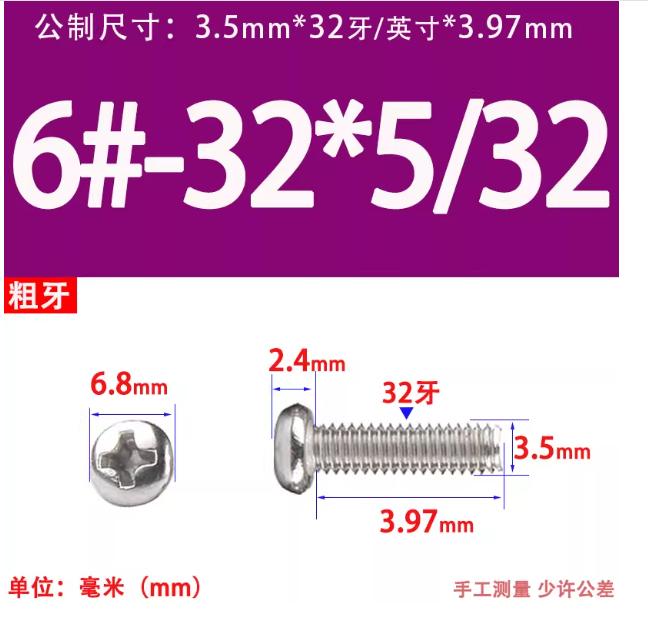

	螺纹尺寸	工控机长条安装板螺丝特殊英制,一般发货会带安装螺丝,漏发不好配,尺寸如图	/
相机相关	相机	在售相机资料一览（基本参考文件）

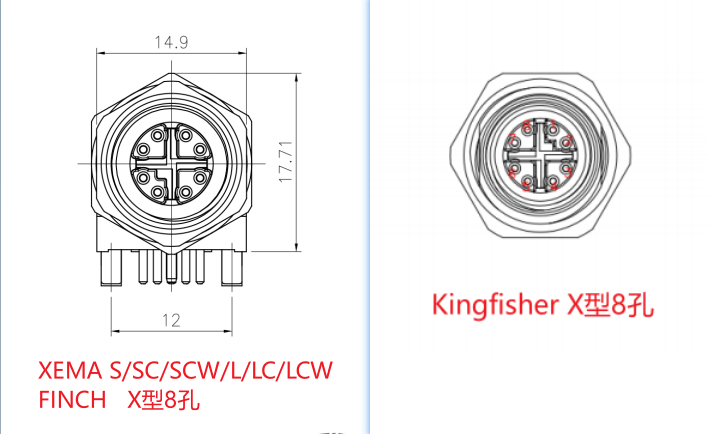

	线材座子	端座 相机端X型插孔: 仅适用于Sparrow插孔,SF12 用于Sparrow-D,ST12 用于Sparrow-SC（仅第一批，后续还会更换成M12 D型 4孔）： 1B/1T 防水、不防水系列同款插孔 不防水：XEMA-D/P 防水：XEMA-S/L/SCW/LCW FINCH： 电源线 适用于 XEMA-SCW\XEMA-LCW\FINCH： 1B/1T 防水、不防水系列同款 不防水：XEMA-D/P 防水：XEMA-S/L/SCW/LCW FINCH： 仅适用于Sparrow SF12适用于sparrow-D ST12适用于sparrow-SC（仅第一批，后续还会更换成M12 D型 4针）： 网线 适用于XEMA-SCW\XEMA-LCW\FINCH\KINGFISHER全系列\Sparrow全系列 弯头线注意方向： xema-PD 网线接头：	/
	相机背板	钣金背板-Model.pdf	/
	认证报告	在售相机资料一览（基本参考文件）
标定类	标定板	A6标定板.pdf A5标定板.pdf A4标定板.pdf A3标定板.pdf	A6标定板.x_t A5标定板.x_t A4标定板.x_t A3标定板.x_t
	非对称标定板	暂无	暂无
	标定球	标定球60mm直径,lcw,dcw都可用,对dcw来说稍微有点大,需要采购	/

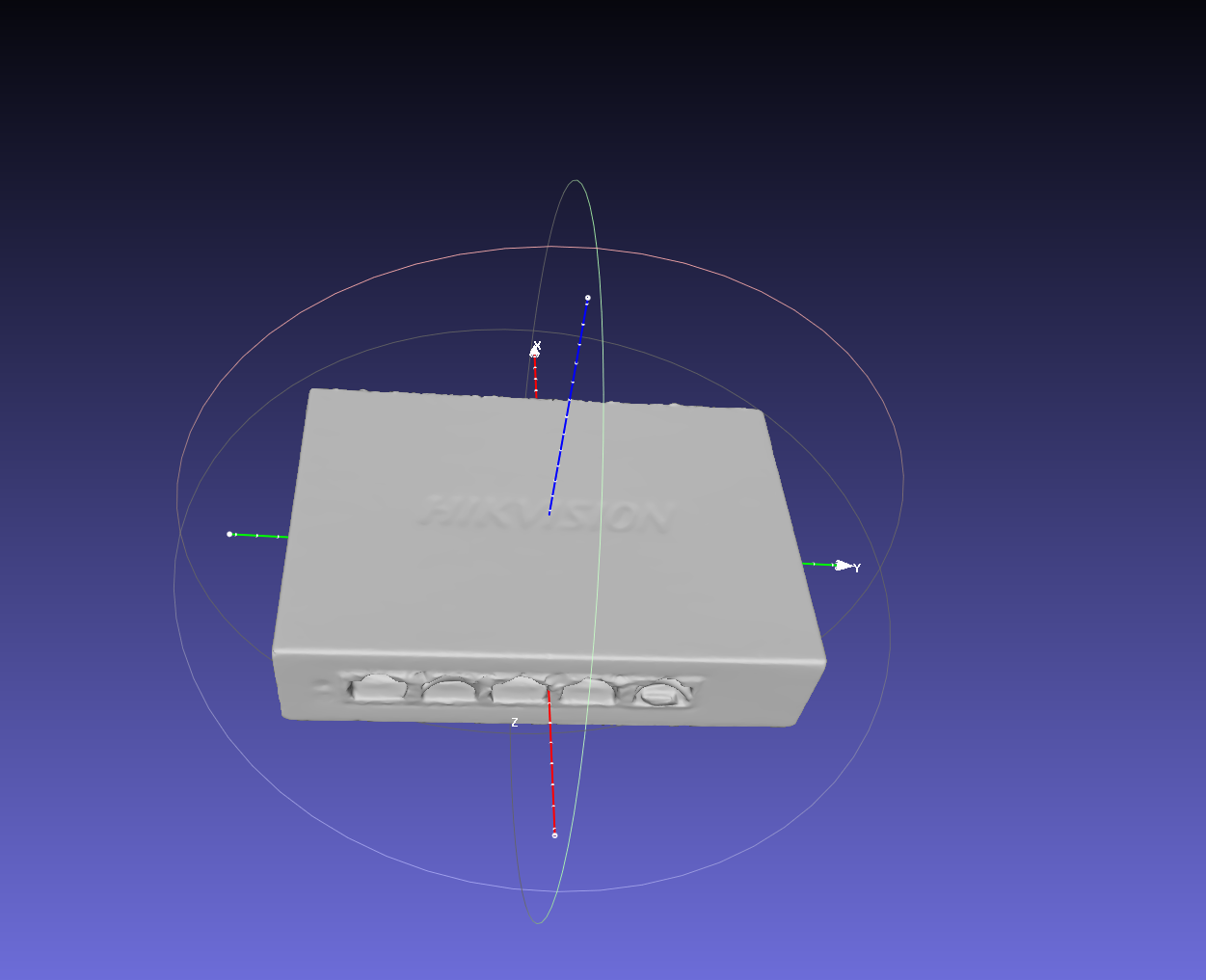

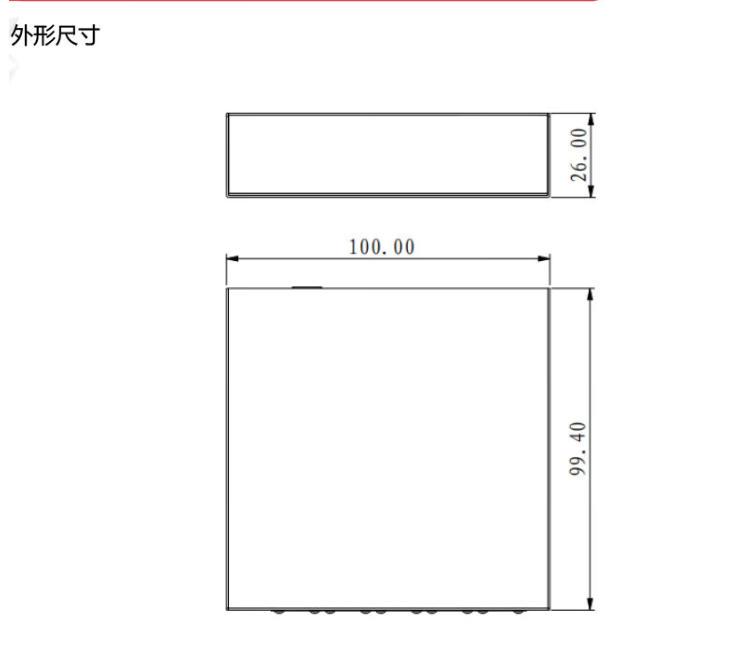

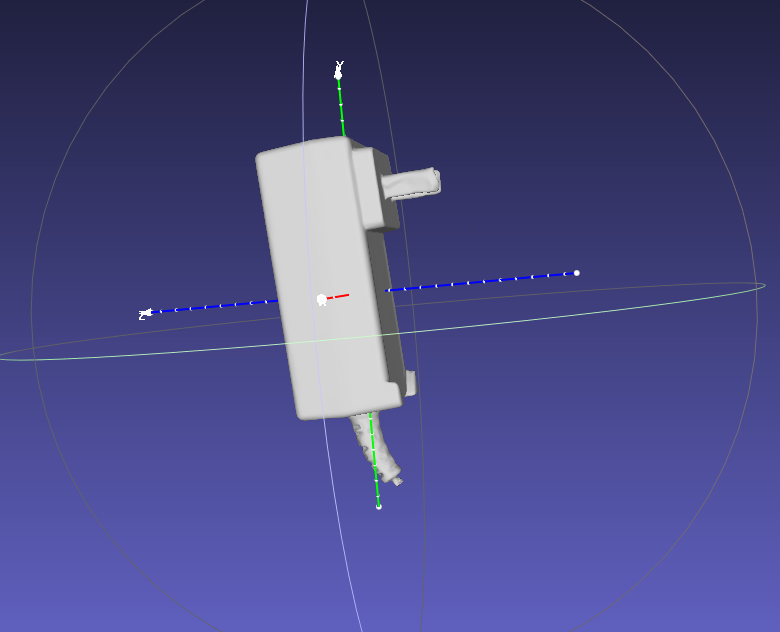

交换机	交换机		交换机.ply 交换机.stp 充电器.stp 充电器.ply 充电器尾部.ply 充电器尾部.stp

贡献者: DYLiu, liudongying
